Position zum Lastabtrag

Am einfachsten leiten Sie Auflagerkräfte an nachfolgende Positionen weiter, indem Sie schon beim Anlegen der Position eine "Position zum Lastabtrag" erstellen.

Durch diese Funktion bleiben die lastabtragende und die lastempfangende Position dauerhaft miteinander verknüpft. Bei Änderungen an der lastbringenden Position werden Änderungen der Auflagerkräfte automatisch an die lastempfangende Position weitergegeben. Sollte durch eine solche Änderung ein gewählter Querschnitt nicht mehr ausreichen, erscheint ein entsprechender Hinweis im Fenster "Modellhinweise".

Zum Anlegen einer Position zum Lastabtrag markieren Sie zunächst die Position, von der Sie Lasten weiterleiten wollen.  Es zeigt sich das Kontextregister "Position neu - zum Lastabtrag", in dem Sie Module auswählen können, die zum Lastabtrag von der aktuellen Position geeignet sind. Wählen Sie hier das passende Modul aus.

Alternativ erzeugen Sie eine lastabtragende Position über den Befehl Einfügen / Neue Position zum Lastabtrag im Kontextmenü. Dazu muss die lastbringende Position markiert sein.

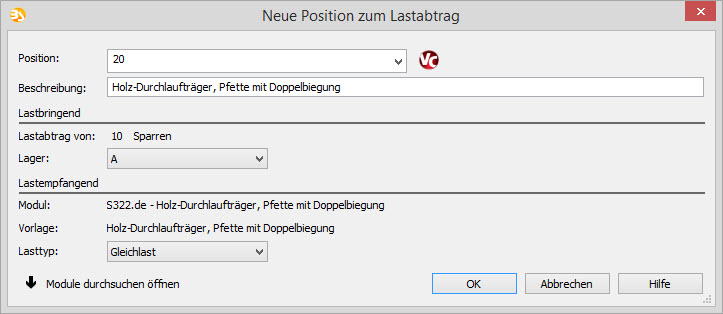

Es öffnet sich der nachfolgende Dialog:



Position:

Geben Sie hier die Positionsnummer für die neue Position ein.

Bezeichnung:

Hier geben Sie den Positionstitel für die neue Position ein.

Lastbringend:



Lastabtrag von:

Anzeige der Auswahl für die lastbringende Position (Keine Änderungsmöglichkeit. Die Auswahl erfolgt vor Auswahl der Funktion "Position zum Lastabtrag" durch das Markieren der Position, von der Auflagerkräfte weitergeleitet werden sollen.

Lager:

Wählen Sie das Auflager aus, dessen Auflagerkräfte an die neue Position weitergeleitet werden sollen. Es werden nur tatsächlich in der lastbringenden Position vorhandene Auflager angeboten.

Lastempfangend:



Modul:

Anzeige des Moduls, das zur Bearbeitung der neuen (lastempfangenden) Position ausgewählt wurde. Diese Auswahl kann bei Bedarf verändert werden. Klicken Sie hierzu auf den Pfeil am unteren Ende des Dialoges.

Vorlage:

Anzeige der ausgewählten Eingabe-Vorlage zum ausgewählten Modul. Diese Auswahl kann bei Bedarf verändert werden. Klicken Sie hierzu auf den Pfeil am unteren Ende des Dialoges.

Lasttyp:

Hier werden in einer Auswahlliste verschiedene mögliche Lasttypen angeboten. Die Auswahlmöglichkeiten sind abhängig von der Art der lastbringenden und der lastempfangenden Bauteile. (Beispiel: Eine Stahlbetonstütze kann keine Linienlast übergeben)

Module durchsuchen öffnen

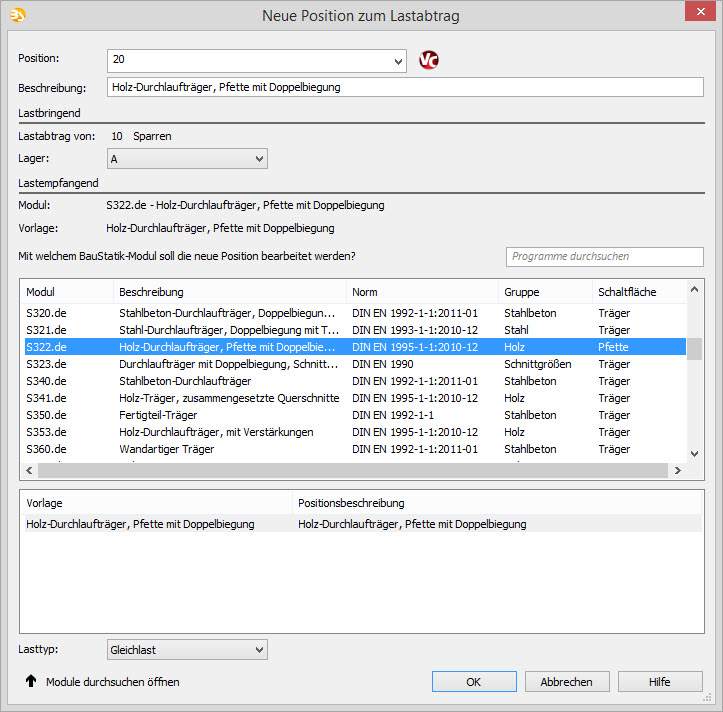

Durch einen Klick auf diese Schaltfläche wird der Dialog erweitert. Siehe unteres Bild. Benutzen Sie diese Funktion, wenn Sie das Modul oder die Vorlage für Ihre neue Position im Nachhinein noch verändern möchten.

Mit welchem Modul soll die neue Position bearbeitet werden?

Wählen Sie hier mit einem Mausklick ein Modul aus, das Sie für die Erstellung der neuen Position verwenden möchten. Im Feld "Programme durchsuchen" können Sie zur Einschränkung der Fensterinhalte Suchbegriffe eingeben.

Im Fenster Vorlagen wählen Sie zum ausgewählten Modul eine passende Vorlage aus.

Durch die Auswahl eines anderen Moduls oder einer anderen Vorlage wird die Anzeige unter "Modul" bzw. "Vorlage" weiter oben im Dialog verändert.

OK

Haben Sie alle Eingaben vorgenommen, bestätigen Sie hier Ihre Eingaben mit OK.

Abbrechen

Klicken Sie hier, um die Erzeugung einer lastabtragenden Position abzubrechen.

Hilfe

Über diese Schaltfläche gelangen Sie zur Onlinehilfe zur BauStatik.

Wenn Sie die Last noch mit einem Faktor belegen wollen, haben Sie nach Verlassen des Dialoges im Eingabefenster der BauStatik (Kapitel Belastung) die Möglichkeit dazu. Hier können Sie auch den Umfang der Übernahme steuern, z.B. für Wind- oder Schneelasten festlegen, dass diese nur als Min-/Max-Werte übernommen werden oder festlegen, wie die übergebende und übernehmende Position zueinander ausgerichtet sind. Außerdem können einzelne Einwirkungen von der Übernahme ausgeschlossen werden.
