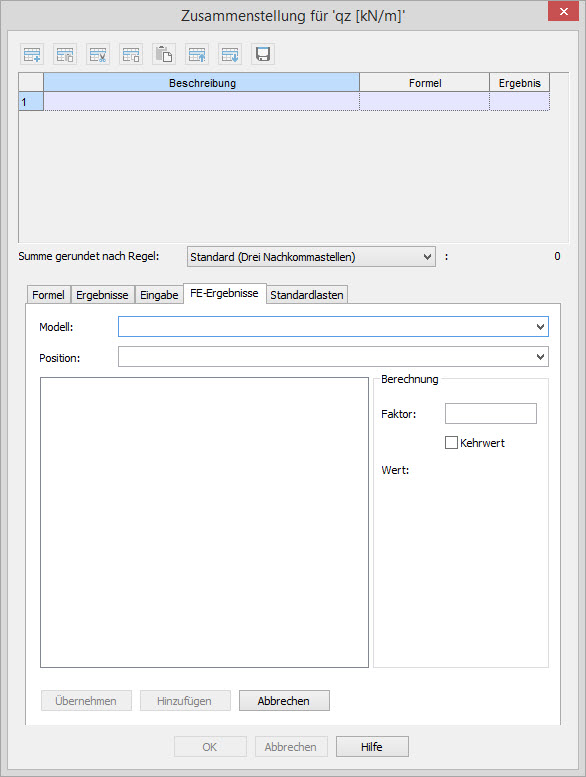

Lastzusammenstellung - Register FE-Ergebnisse

FE-Modelle:

Wählen Sie ein FE-Modell, aus dem Sie Werte übernehmen möchten. In das Feld können Suchbegriffe eingegeben werden, die den Umfang der angezeigten Modelle einschränken.

Ergebniswerte können nur aus berechneten FE-Modellen übernommen werden. Außerdem muss in MicroFe eine Stapelausgabe mit dem Umfang Übergabe->BauStatik erzeugt werden. Dadurch wird eine Übergabe-Datei für dieses Modell geschrieben (Res-Datei). Deshalb werden nur FE-Modelle angezeigt, die eine Res-Datei enthalten.

Position:

Wählen Sie eine FE-Position aus der Liste.

Art:

Wählen sie eine zur Position gehörende Auflagerreaktion.

Anteil:

Wählen Sie den Anteil der Auflagerreaktion, der übernommen werden soll.

Faktor:

Geben Sie einen Faktor ein, mit dem der Übernahmewert belegt werden soll. Klicken Sie auf Kehrwert, um durch den eingegebenen Faktor zu dividieren. Benutzen Sie in Ihrer Formel die bekannten mathematischen Funktionen.

Wert:

Hier wird der zu übernehmende Wert - ggf. ergänzt durch einen Rechenausdruck - angezeigt.



Mit dem Schalter Übernehmen übernehmen Sie das konfigurierte FE-Ergebnis in die aktuelle Zusammenstellung-Zeile.

Mit dem Schalter Hinzufügen fügen Sie das konfigurierte FE-Ergebnis nach der aktuellen Zusammenstellung-Zeile ein. Sie bleiben weiterhin im Übernahme-Modus, so dass weitere Ergebnisse hinzugefügt werden können.

Mit dem Schalter Abbrechen brechen Sie die aktuelle Übernahme ab.
