Referenzierte Modelle

Manchmal ist es erforderlich große Projekte in mehrere Modelle aufzuteilen und getrennt zu bearbeiten. Diese (Teil-)Modelle können dann in einem Master-Modell als referenzierte Modelle zusammen geladen werden. Alle Sichten und alle Folien der referenzierten Modelle können in Sichten und auf Plänen des Master-Modells verwendet werden. Alle Auswertungen  werden dann über alle geladenen Modelle zusammen ausgeführt.

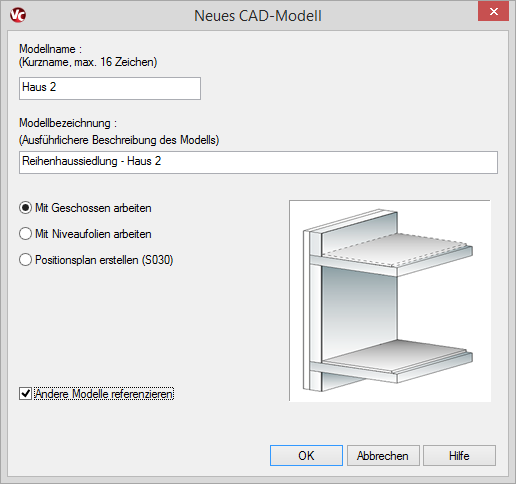

Beim Anlegen eines neuen Modells kann bereits festgelegt werden, ob auf andere Modelle des Projektes referenziert werden soll. Dazu ist in dem Dialogfenster „Neues CAD-Modell“, in dem der Name des neuen Modells festgelegt wird, ein Haken bei „Andere Modelle referenzieren“ zu setzen.

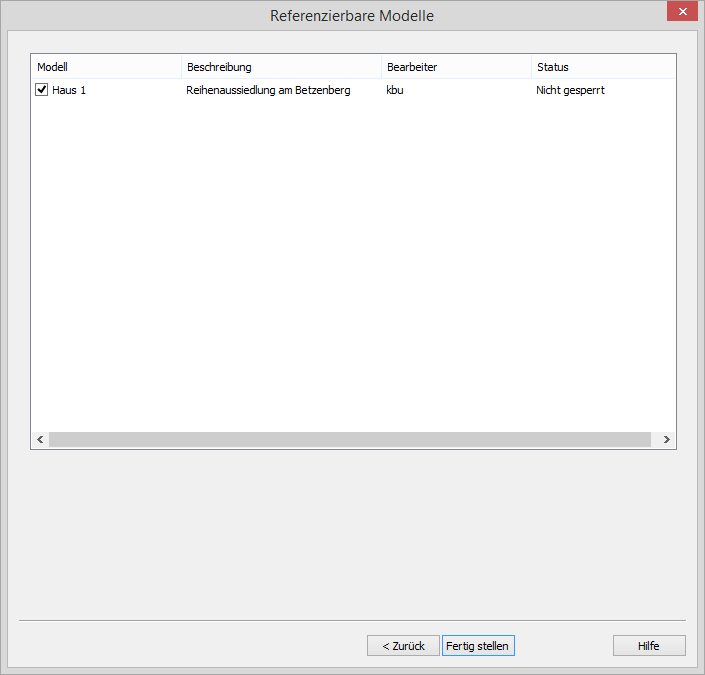

Nach dem Festlegen der Geschossfolien-Eigenschaften wird das Dialogfenster „Referenzierte Modelle“ angezeigt. In diesem Dialogfenster können Modelle des aktuellen Projektes ausgewählt werden, auf die referenziert werden soll.

Das Auswählen von referenzierbaren Modellen ist selbstverständlich auch auf der ViCADo Oberfläche möglich. Im Systemmenü in der Rubrik Modell finden Sie den Befehl "Referenzierte Modelle". Durch einen Klick auf diese Schaltfläche zeigt sich der oben abgebildete Dialog, in dem alle Modelle Ihres Projektes angezeigt werden. Durch Setzen oder Entfernen von Häkchen wird die Referenzierung eines Modells an- oder abgewählt.

Die Technik der referenzierten Modelle ermöglicht ein noch einfacheres Arbeiten mit mehreren Arbeitsplätzen an einem Projekt. So wird beispielsweise bei der Bearbeitung eines Doppelhauses im Modell 1 das linke Doppelhaus, im Modell 2 das rechte Doppelhaus geplant. Im Modell 3 wird auf Modell 1 und 2 referenziert und dort das Dach über beide Doppelhaushälften hinweg konstruiert. Mit dieser Technik sind Verschneidungen über referenzierte Modelle somit möglich. Die Erarbeitung eines Projektes im Team bedeutet auch, Pläne zu liefern, deren Planteile von verschiedenen Mitarbeitern erarbeitet wurden. Diese Aufgabenstellung ist leicht über die referenzierbaren Modelle lösbar. In einem Modell des Projektes wird auf die übrigen Modelle referenziert und damit stehen alle erarbeiteten Sichten zur Verfügung und können auf Plänen platziert werden. Auch die Auswertung eines umfangreichen Projektes ist problemlos durchzuführen. Beispielsweise kann die gesamte Auswertung des Projektes über das Referenzieren auf andere Modelle erfolgen.

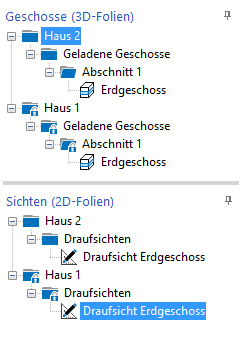

Wurden referenzierte Modelle ausgewählt, wird ihre Geschoss- und Sichtenstruktur im in den entsprechenden Flyout-Fenstern angezeigt.

Die referenzierten Modelle sind mit einem Schloss-Symbol versehen und können in diesem Modell nicht bearbeitet werden.

Die Geschossfolien und Sichten können sichtbar geschaltet werden. Die Sichten aus referenzierten Modellen können auf einem Plan platziert werden.
