Steuerung der Sichtbarkeit

Die Steuerung der Sichtbarkeit erfolgt für die Eingabe und Modellierung des Tragwerks über das Fenster "Modell", welches standardmäßig am rechten Bildschirmrand angeordnet ist.

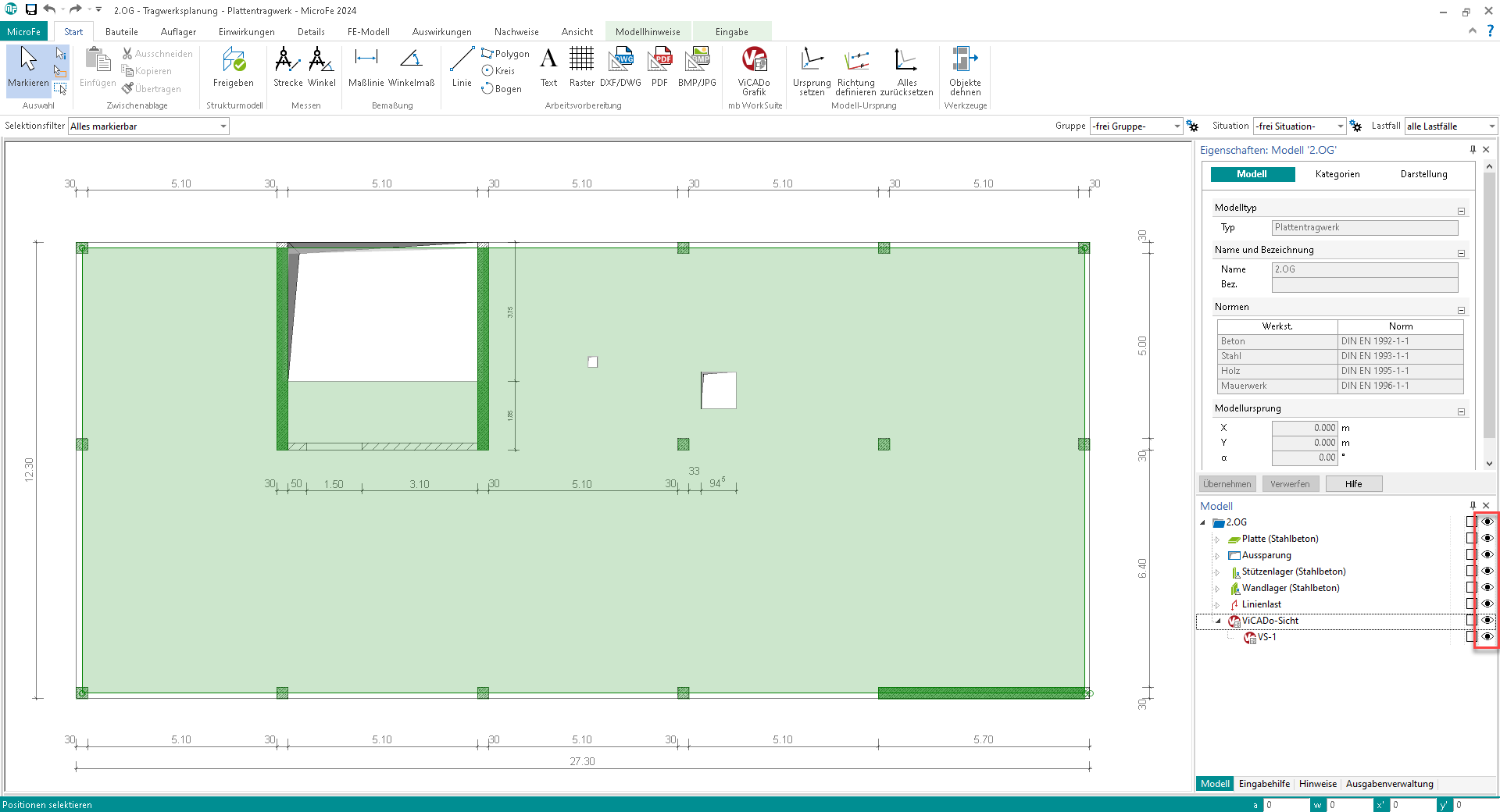

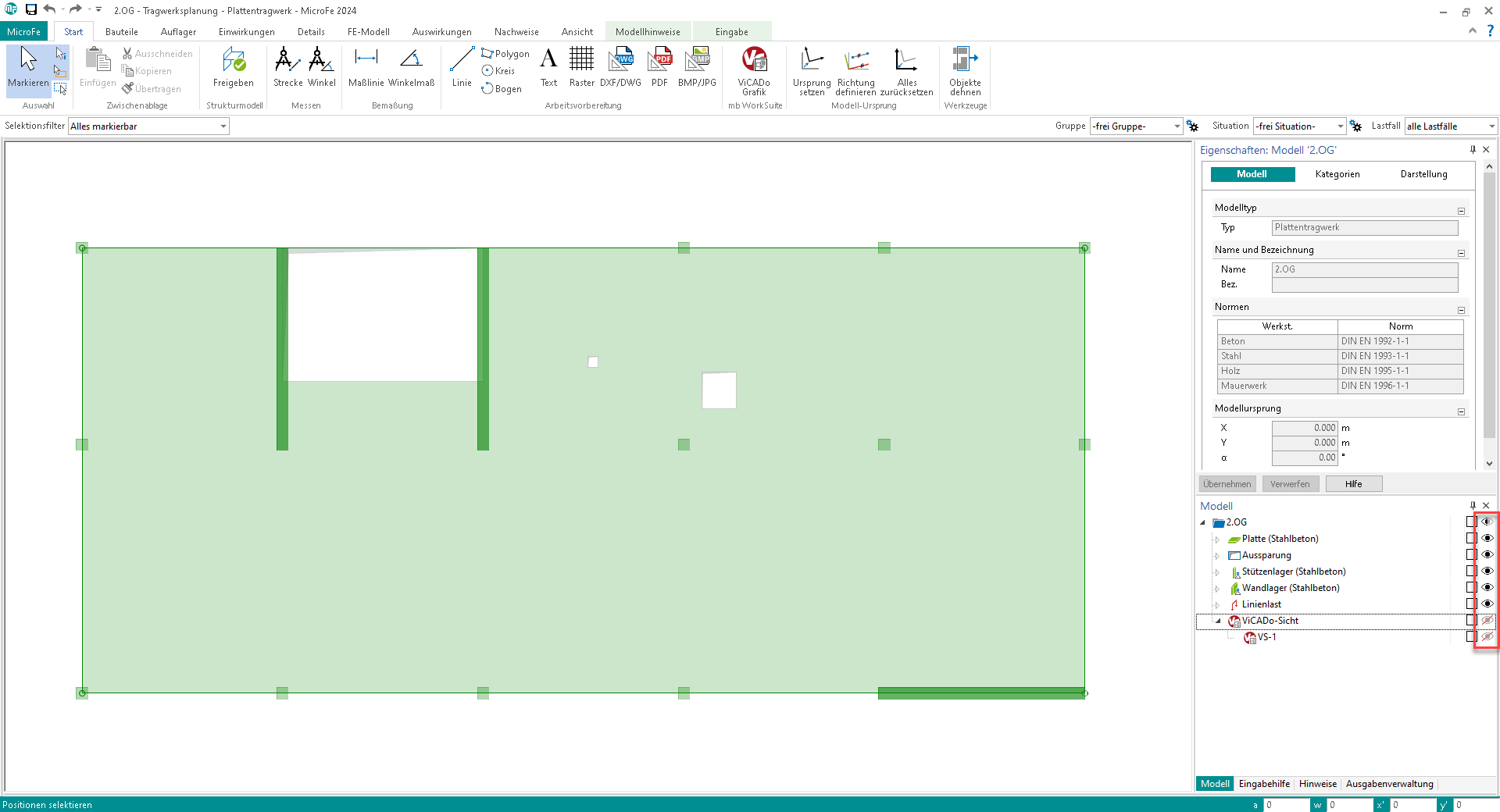

Am rechten Rand des Fensters „Modell“ ermöglichen die Auge-Symbole eine schnelle Steuerung des Darstellungsumfangs. Mit einem Klick kann wahlweise ein Geschoss, eine Kategorie oder eine einzelne Position unsichtbar geschaltet werden. Diese Steuerung wirkt sich auf das Fenster und die Darstellung während der Eingabe aus.

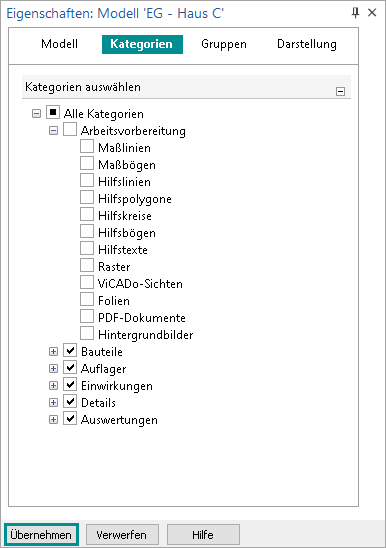

Die Sichtbarkeit einzelner Positionstypen lässt sich ebenso über das Kapitel "Kategorien" der Modell-Eigenschaften steuern.

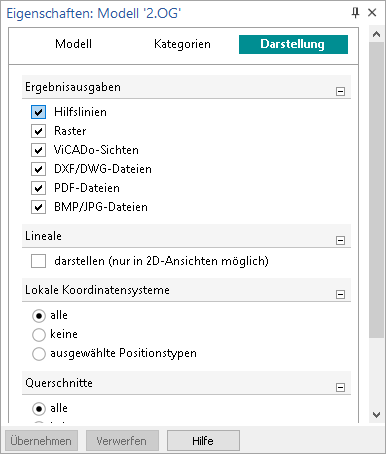

Für die Darstellung von Ergebnissen kann die Sichtbarkeit von Rastern, DXF/DWG-Folien, PDF-Dateien und BMP/JPG-Dateien unabhängig von der Eingabe über die Sichteigenschaften gesteuert werden.

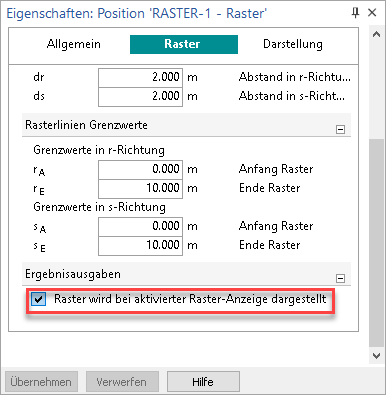

Darüber hinaus kann jeweils getrennt je Position über die Positionseigenschaften einzeln entschieden werden, welche Position angezeigt werden soll und welche nicht.
