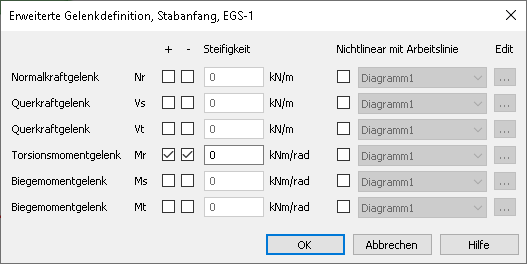

Erweiterte Stabgelenkdefinition

In diesem Dialog werden detaillierte Eigenschaften eines 3D-Stabgelenks festgelegt. Die Richtungen r,s,t beziehen sich auf das lokale Koordinatensystem der Stabposition.

Einseitiges Gelenk

Für jeden Freiheitsgrad kann mit Hilfe der Checkboxen [ + ] und [ - ] separat gewählt werden, ob die Gelenkdefinition nur für zu übertragende positive und/oder negative Schnittgrößen wirksam sein soll. Eine deaktivierte Checkbox bedeutet eine starre Verbindung (volle Kraftübertragung).

Ein einseitiges Gelenk macht eine nichtlineare Berechnung erforderlich.

Elastisches Gelenk

Bei aktivierter Checkbox [ + ] oder [ - ] kann durch Angabe einer Steifigkeit > 0 ein elastisches Gelenk erzeugt werden. Steifigkeit = 0 bedeutet ein reines Gelenk (keine Kraftübertragung).

Nichtlineare Arbeitslinie

Durch Aktivierung der Checkbox [nichtlinear] werden die beiden obigen Definitionen außer Kraft gesetzt. Stattdessen wird eine nichtlineare Kraft-Verformungs-Arbeitslinie verwendet, welche in dem ausgewählten Diagramm definiert ist. Die Definition dieser oder neuer Diagramme erfolgt in einem weiteren Dialog, der über die Schaltfläche [...] erreichbar ist.

Die Verwendung einer nichtlinearen Arbeitslinie macht eine nichtlineare Berechnung erforderlich.

nach oben



Siehe auch:

Definition von Arbeitslinien für nichtlineare Verbindungen
