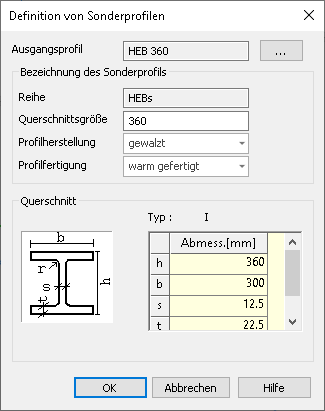

Definition von Sonderprofilen

Sonderprofile bauen auf Normprofilen oder bereits definierten Sonderprofilen auf, die Sie aus den bekannten Profildateien auswählen können.

Ausgangsprofil

Mit dem Schalter [...] öffnen Sie die Dialogbox "Auswahl Normprofil", in der Sie ein Profil aussuchen können. Im Textfeld wird Ihnen das ausgewählte Profil angezeigt.

Bezeichnung des Sonderprofils

In diesem Eingabefeld finden Sie die Bezeichnung des Sonderprofils, die auch Angaben zur Herstellung beinhaltet:

Reihe

Der Name des Sonderprofils, unter dem das neue Profil in der Profilverwaltung gespeichert wird. Dieses Feld ist nicht editierbar. Der Name wird erstellt mit: <Normprofilname>s

Querschnittsgröße

Hier können Sie einen freien Zahlenwert < 11 Zeichen angeben, z.B. eine charakteristische Abmessung.

Profilherstellung

In einer Auswahlbox können Sie festlegen, ob das Profil gewalzt oder geschweißt wurde.

Profilfertigung

In einer Auswahlbox legen Sie fest, ob das Profil kalt oder warm gefertigt wurde.

Querschnitt

Im untersten Eingabebereich wird auf der linken Seite eine Skizze des Profils mit Bemaßung eingeblendet. Auf der rechten Seite können Sie die einzelnen Abmessungen (Angaben in [mm]) anhand der Skizze editieren.

Beim Verlassen des Dialogs werden die Abmessungen und berechnete geometrische und statische Querschnittswerte in der oben angezeigten Datei abgelegt. Bei der Profilwahl für die Querschnittszuweisung kann das Sonderprofil dann wie ein Normprofil weiterverwendet werden.
