AutoCAD© 2D / 3D Dateien exportieren (*.dwg,*.dxf)

In ViCADo können AutoCAD 2D Dateien und AutoCAD 3D Dateien (Zusatzmodul ViCADo.3d-dxf/dwg) im DWG- und DXF-Format exportiert werden.

Beim Export gibt es folgende Modalitäten:

·         Der Umfang des Exports bezieht sich auf eine Sicht, d.h. alle darin sichtbar geschalteten Objekte werden exportiert.

·         Die Geschoss- und Niveaufolienstruktur des ViCADo-Modells wird für die Layer-Erzeugung der DWG / DXF-Datei übernommen.

·         Für die Layer der DWG / DXF-Datei können eigene Namen vergeben werden (abweichend vom ViCADo-Modell).

·         Vorhandene 2D-Elemente werden gemeinsam mit den 3D-Objekten exportiert.

Sie erreichen den Export über das Systemmenü, Rubrik „Exportieren“, Gruppe „2D Dateien exportieren“, Schaltfläche „AutoCAD© 2D Dateien – bis Version 2023 (*.dwg,*.dxf)“ bzw. Gruppe „3D Dateien exportieren“, Schaltfläche „AutoCAD© 3D Dateien – bis Version 2023 (*.dwg,*.dxf)“.

Der Export gliedert sich in folgende Dialoge:

Export AutoCAD© 2D / 3D Datei

1. DWG / DXF – Export

2. DWG / DXF – Export: Regeln Layer – Erzeugung

3. DWG / DXF – Export: Layer – Erzeugung

4. DWG / DXF – Export (2D-Elemente): Farben – Konfiguration

5. DWG / DXF – Export (2D-Elemente): Linientypen – Konfiguration

6. DWG / DXF – Export (2D-Elemente): Schraffuren – Konfiguration

7. DWG / DXF – Export (2D-Elemente): Schriftarten – Konfiguration

8. DWG / DXF – Export

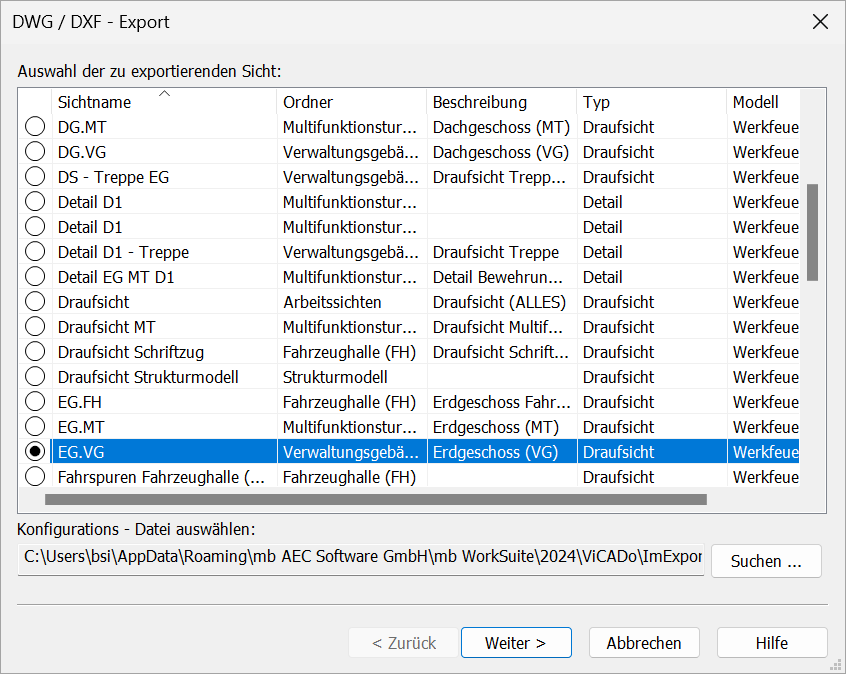

1. DWG / DXF – Export

In diesem Dialog werden alle Sichten des ViCADo-Projekts aufgelistet und zum Export angeboten. Es bestehen folgende Optionen:

·         Aktivieren Sie die Sicht, die exportiert werden soll (Radiobutton).

·         Sie können zusätzlich eine Konfigurations-Datei für den Export auswählen (Schaltfläche „Suchen…“).

Bestätigen Sie Ihre Auswahl mit „Weiter >“.

nach oben

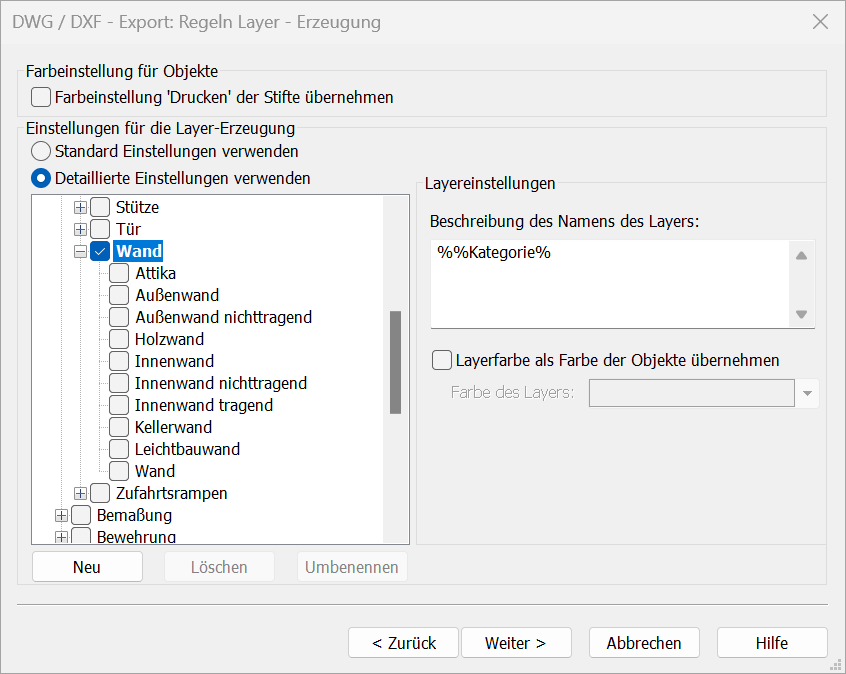

2. DWG / DXF – Export: Regeln Layer – Erzeugung

In diesem Dialog können Sie folgende Einstellungen vornehmen:

Farbeinstellung für Objekte

·         Sie haben die Option, die Farbeinstellungen der Stifte für den Drucker zu übernehmen.

Einstellungen für die Layer-Erzeugung

·         Ist die Checkbox „Standard Einstellungen verwenden“ aktiviert, werden alle Objekte der Sicht, die exportiert wird, als Grafikobjekte auf einen Standard-Layer gezeichnet.

·         Ist die Checkbox „Detaillierte Einstellungen verwenden“ aktiviert, können Sie individuelle Einstellungen für die Layer-Erzeugung vornehmen. Aktivieren Sie z.B. eine Checkbox auf oberer Ebene der Baumstruktur, werden auch die in der Hierarchie darunterliegenden Objekte in diesen Layer überführt. So würden z.B. alle Wände in einem Layer Wand gespeichert werden.

·         Für jede Bauteil-Kategorie kann eine eigene Layerfarbe für den Export gewählt werden. Aktivieren sie hierzu die gewünschte Kategorie über die Checkbox in der Baumstruktur und wählen Sie die Option „Layerfarbe als Farbe der Objekte übernehmen“. So können z.B. Wände, die unterschiedliche Dicken haben, in unterschiedliche Layer mit eigener Layerfarbe überführt werden. (Dafür müssen den jeweiligen Wänden in ViCADo entsprechende Objekt-Kategorien zugewiesen werden.)

Anmerkung: Gibt es Unterkategorien, erhalten diese die Layerfarbe der übergeordneten Kategorie, sofern für die Unterkategorien nicht separat eine Farbe gewählt wurde. Hierfür müssen die Unterkategorien nicht mit Haken markiert sein.

Bestätigen Sie Ihre Auswahl mit „Weiter >“.

nach oben

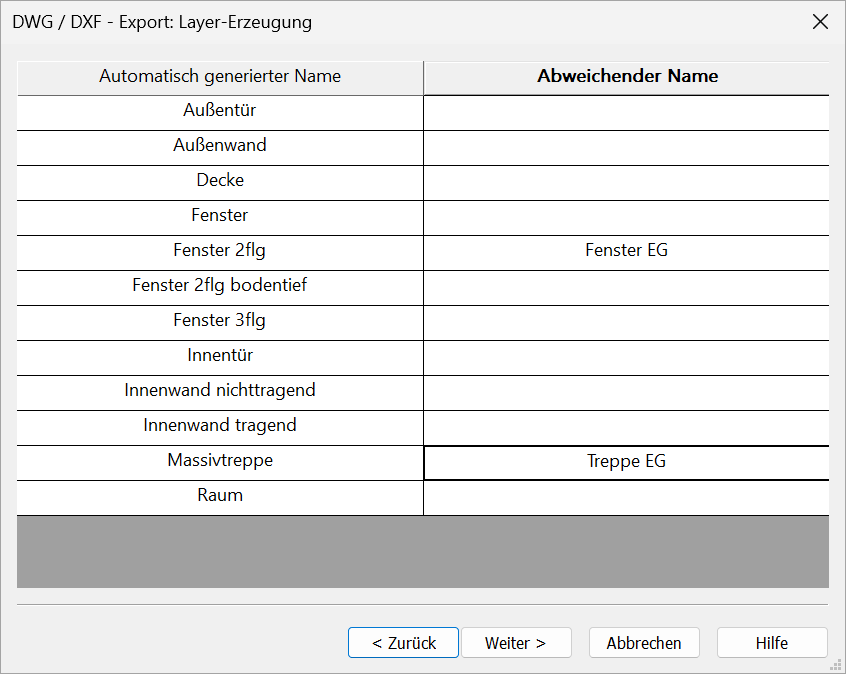

3. DWG / DXF Export: Layer – Erzeugung

In diesem Dialog werden alle Layer der Export-Datei aufgelistet (Spalte: Automatisch generierter Name). Sie können für jeden Layer einen abweichenden Namen vergeben (Spalte: Abweichender Name).

nach oben

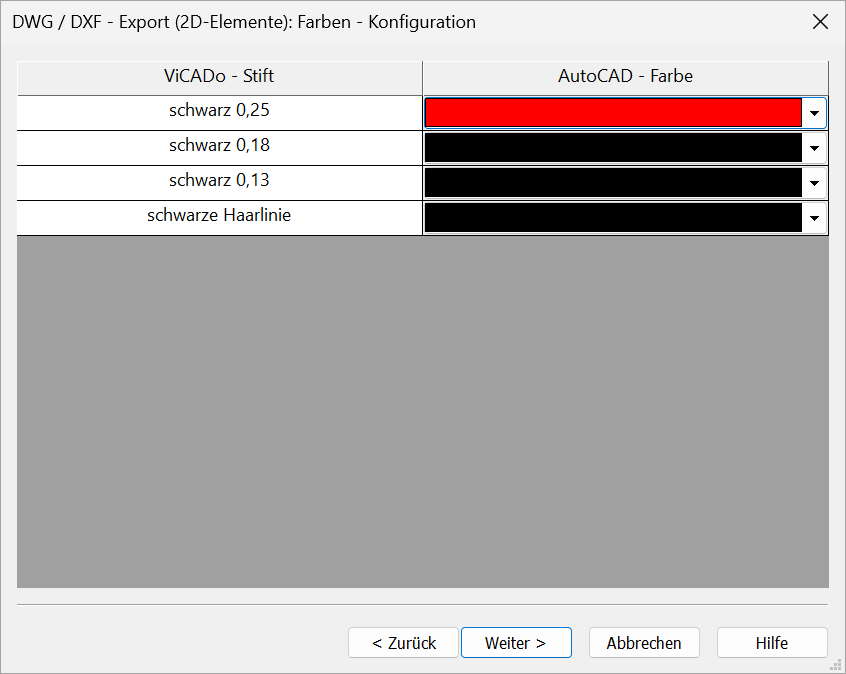

4. DWG / DXF Export (2D-Elemente): Farben – Konfiguration

In diesem Dialog können Sie für die DWG / DXF-Datei über eine Auswahl (Klick mit linker Maustaste auf „AutoCAD – Farbe“) die Farben festlegen, die den ViCADo-Stiften entsprechen sollen.

nach oben

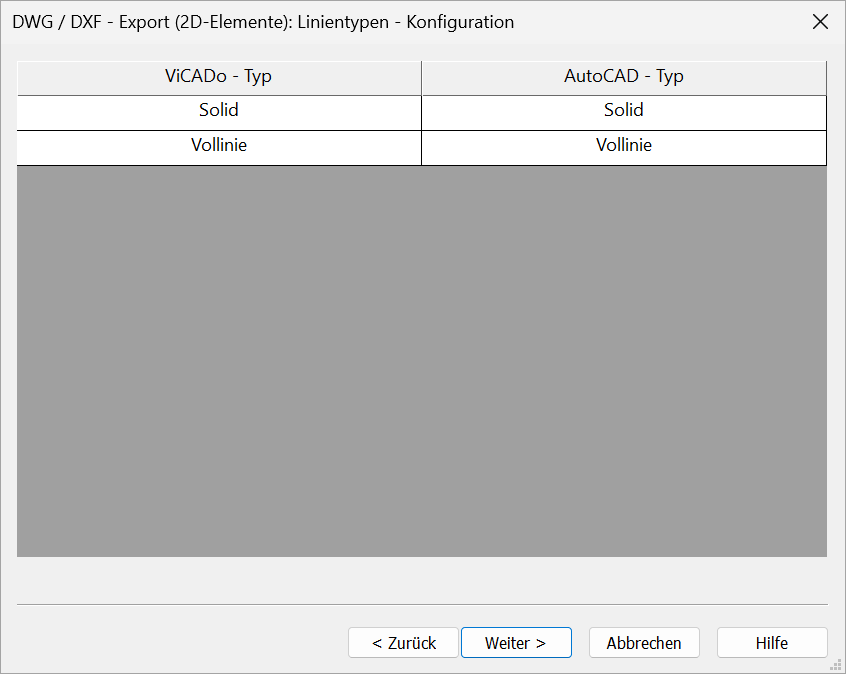

5. DWG / DXF Export (2D-Elemente): Linientypen – Konfiguration

In diesem Dialog können Sie für die DWG / DXF-Datei über eine Auswahl (Klick mit linker Maustaste auf „AutoCAD – Typ“) den Linientyp festlegen, der dem Linientyp in ViCADo entsprechen soll.

nach oben

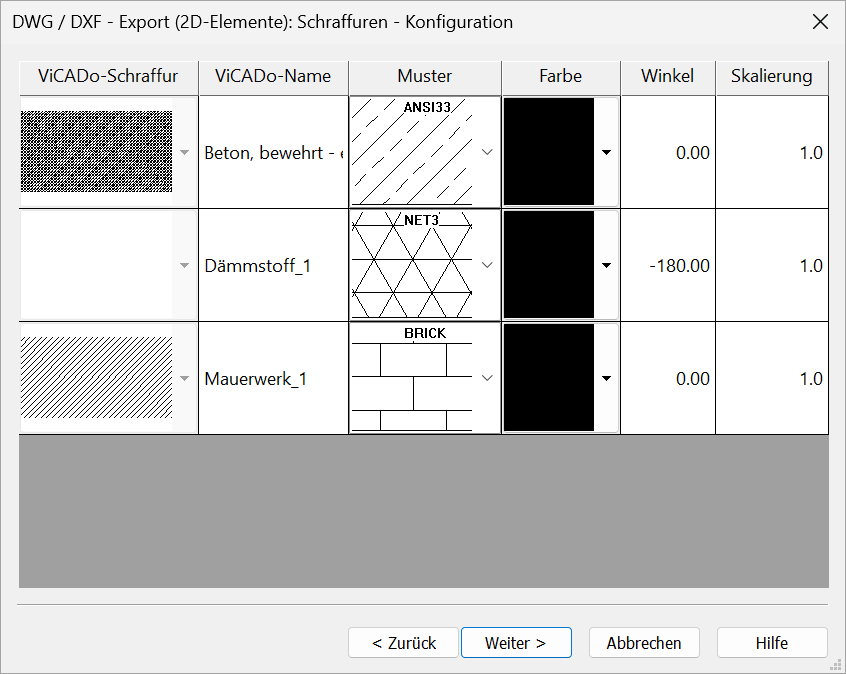

6. DWG / DXF Export (2D-Elemente): Schraffuren – Konfiguration

In diesem Dialog können Sie für die DWG / DXF-Datei über eine Auswahl (Klick mit linker Maustaste auf „Muster“, „Farbe“) die Schraffur und die Farbe festlegen, die der Schraffur in ViCADo entsprechen soll. Über die Eingaben „Winkel“ und „Skalierung“ können Sie außerdem die Ausrichtung und die Größe der Schraffur festlegen.

nach oben

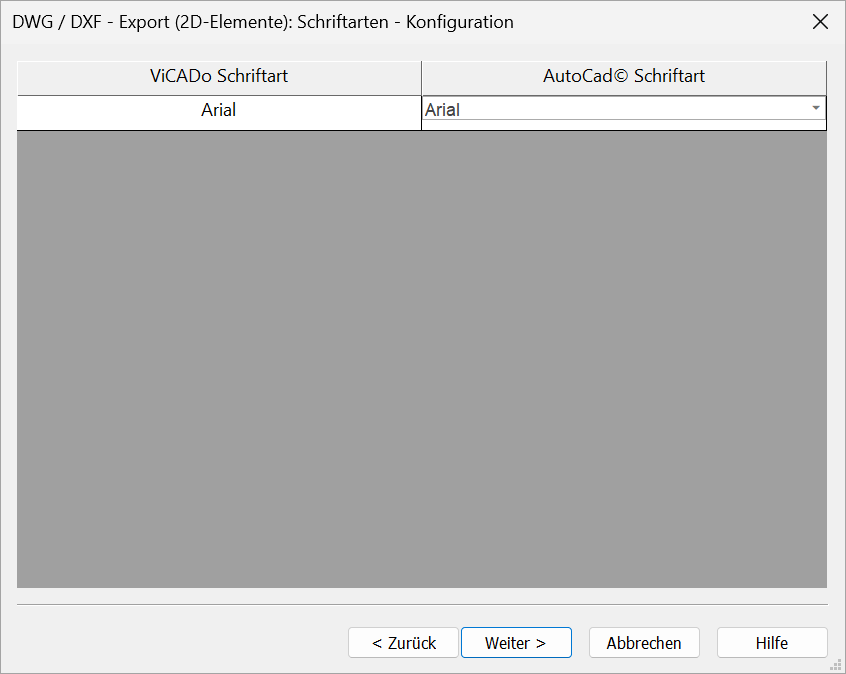

7. DWG / DXF Export (2D-Elemente): Schriftarten – Konfiguration

In diesem Dialog können Sie für die DWG / DXF-Datei über eine Auswahl (Klick mit linker Maustaste auf „Schriftart“) die Schriftart festlegen, die der Schriftart in ViCADo entsprechen soll.

nach oben

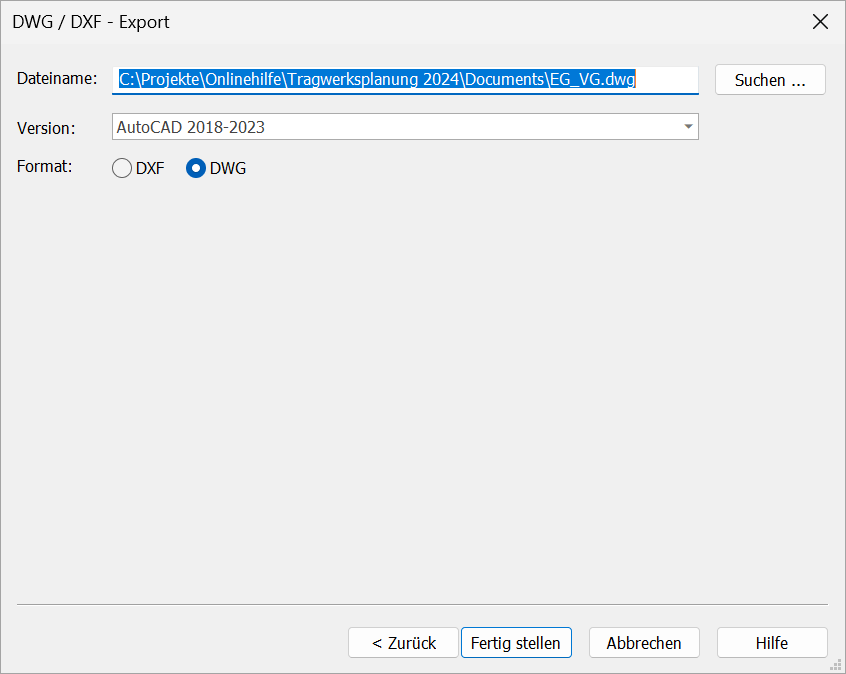

8. DWG / DXF Export

Dies ist der letzte Dialog des DWG / DXF-Exports. Hier haben Sie folgende Optionen:

·         Vergeben Sie einen Datei-Namen und bestimmen Sie den Datei-Pfad – Standard ist der „Dokumente-Ordner“ des Projekts. (Schaltfläche „Suchen…“).

·         Wählen Sie die DWG / DXF-Version (Dropdown-Menü) sowie das gewünschte Format (Radiobutton: DXF oder DWG).

Schließen Sie den Export über die Schaltfläche „Fertig stellen“ ab.
