Einen neuen Positionsplan erstellen

Sie können einen Positionsplan in der BauStatik wie eine neue Position erzeugen.

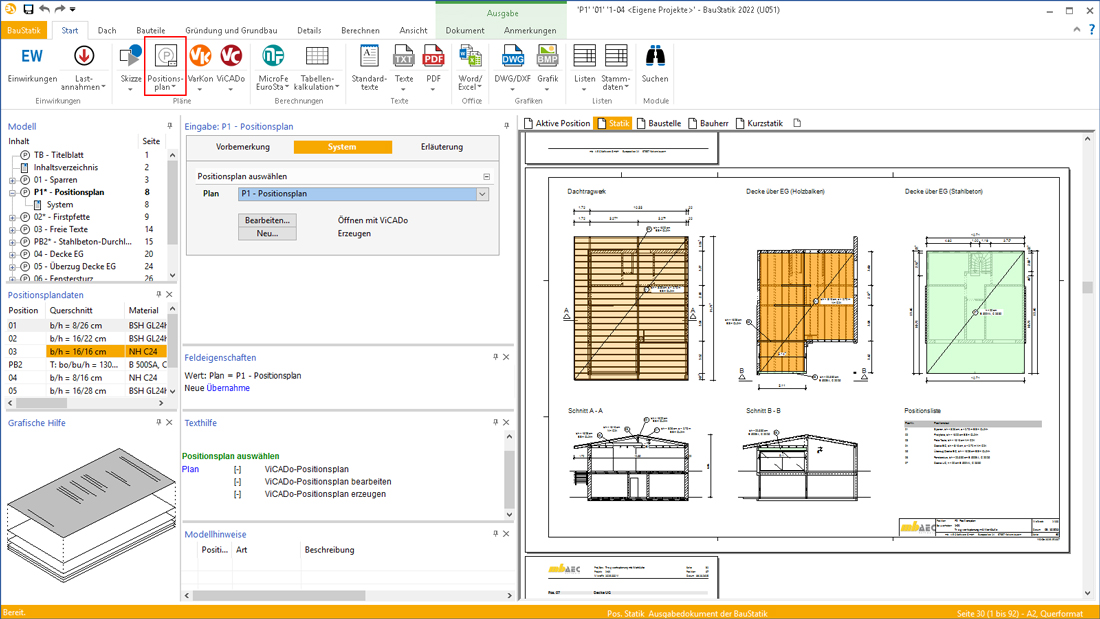

Klicken Sie dazu im Register Start der BauStatik auf die Schaltfläche "Positionsplan":

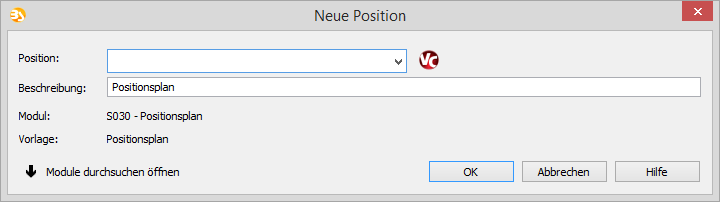

Der Dialog "Neue Position" wird geöffnet:

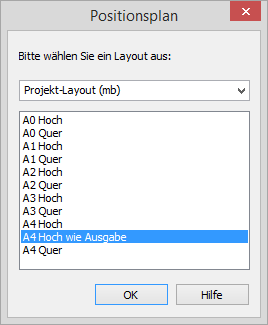

Geben Sie hier eine Positionsbezeichnung ein und ändern Sie ggf. die Beschreibung. Bestätigen Sie mit OK. Die BauStatik-Position wurde erzeugt. Im Eingabefenster der BauStatik können Sie entweder einen im Projekt bestehenden Plan zur Bearbeitung auswählen oder einen neuen Plan erstellen. Klicken Sie dafür auf die Schaltfläche "Neu" im Eingabefenster der BauStatik. Es öffnet sich der nachfolgende Dialog zur Auswahl des Planformates und des Planlayouts:

Hier wählen Sie ein Layout aus. In der Auswahlliste werden alle Layout-Vorlagen angeboten, die beim zugehörigen Projekt vorhanden sind. Diese können im Register Layout des ProjektManagers bearbeitet werden.

Im unteren Fenster des Dialoges werden die im gewählten Layout vorhandenen Planformate angezeigt. Hier wählen Sie das passende Planformat aus. Im Beispiel soll die Skizze auf "Statikpapier", d.h. im selben Format und mit dem selben Layout wie die Statik angelegt werden.

Nach dem Bestätigen des Dialoges gelangen Sie in den SkizzenEditor, wo Sie Ihre Zeichnung erstellen können. Die Eingaben zum Layout und zum Blattformat können nachträglich jederzeit geändert werden.
