Konsole konstruieren

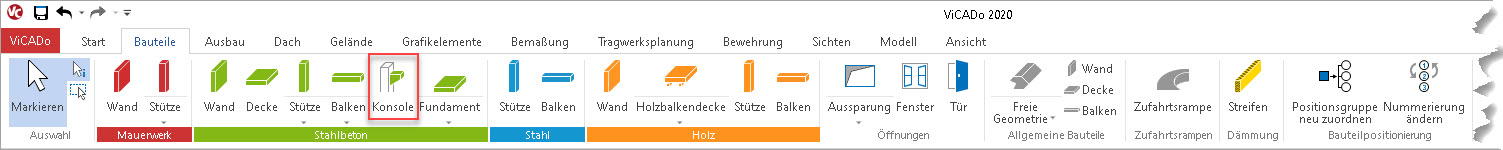

Mit der Funktion Konsole im Register Bauteile des Menübands können konstant oder konisch zulaufende, trapezförmige Konsolen mit beliebigen Abmessungen erzeugt werden.

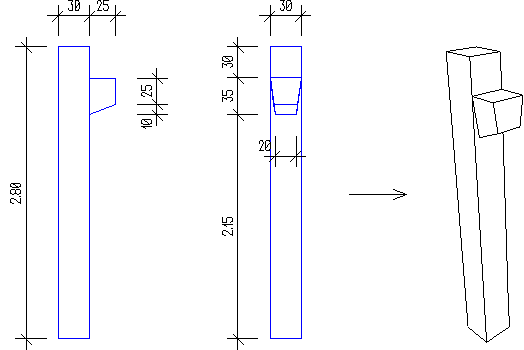

Die Platzierung der Konsole kann über die Eingabe des Absetzpunktes (Punkt) oder über die Wahl des Bauteils, an dem die Konsole konstruiert werden soll (Punkt automatisch), erfolgen. Außerdem kann die neue Konsole als Ersatz für eine bereits bestehende Konsole konstruiert werden (Konsole ersetzen).

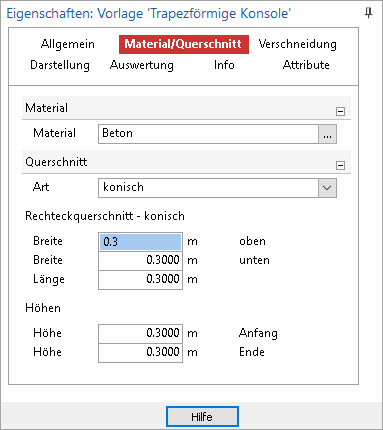

Die Abmessungen der Konsole werden in deren Eigenschaften definiert.

Um die korrekte Platzierung der Konsole zu erreichen, kann diese auch während der Konstruktionseingabe in 90°-Schritten um den Bezugspunkt gedreht werden.
