STL-Dateien / 3DS-Dateien exportieren

In ViCADo kann ein 3D-Gebäudemodell als STL-Datei (*.stl) und als 3DS-Datei (*.3ds) exportiert werden.

·         STL-Datei (*.stl)
Eine STL-Datei umfasst Informationen, die für einen 3D-Druck verwendet werden können. Sie beschreibt die Geometrie der Oberfläche des 3D-Gebäudemodells (ohne Farben, Texturen oder andere Modellattribute).

·         3DS-Datei (*.3ds)
Eine 3DS-Datei enthält Informationen zur Geometrie des 3D-Gebäudemodells (mit Farben, Texturen, Beleuchtung oder anderen Modellattributen)

Grundlage für den Export ist eine Visualisierungssicht in ViCADo, mit allen sichtbar geschalteten Objekten. Diese können über die Modellstruktur (Abschnitte, Geschosse, Bauteile) sichtbar oder unsichtbar geschaltet werden.

Sie erreichen den Export über das Systemmenü, Rubrik "Exportieren", Gruppe "3D Dateien exportieren", Schaltfläche "STL-Dateien (*.stl)" bzw. "3DS-Dateien (*.3ds)".

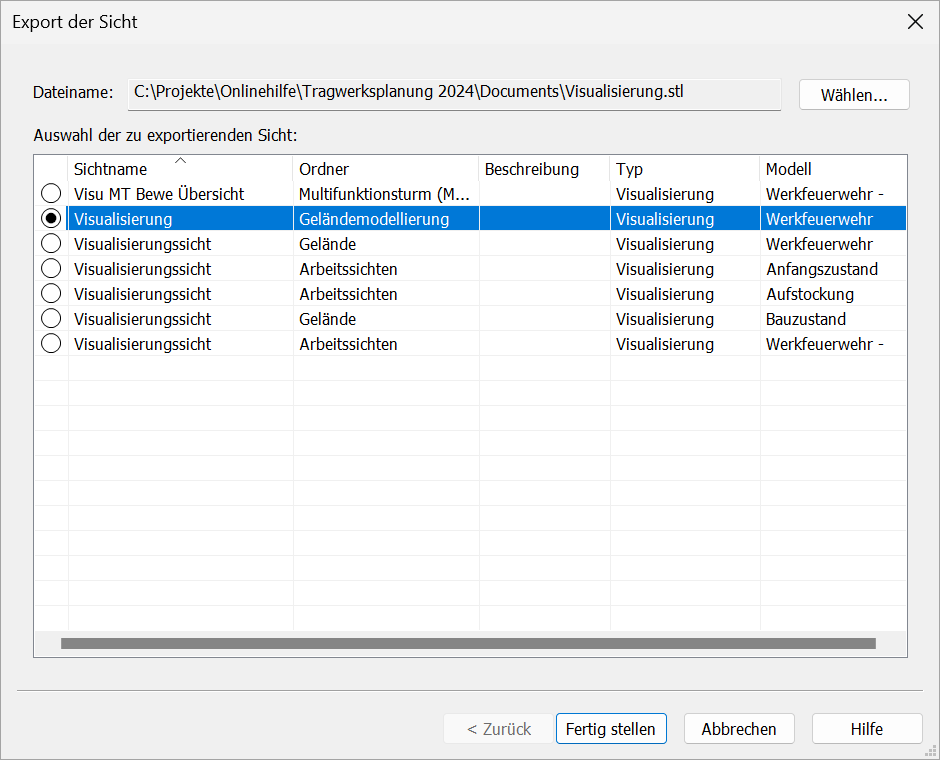

Der Dialog "Export der Sicht" öffnet sich.

Dateiname: Wählen Sie einen Dateinamen und Speicherort für die STL- bzw. 3DS-Datei (*.3ds) (Schaltfläche "Wählen…"). Als Voreinstellung für den Dateinamen wird der Sichtname angeboten, als Voreinstellung für den Speicherort der Dokumente-Ordner des Projekts. Diesen erreichen Sie über den ProjektManager, Register "Dokumente"

Auswahl der zu exportierenden Sicht: Hier werden alle Visualisierungssichten des Modells gelistet. Wählen Sie für den Export die gewünschte Visualisierung aus (Radiobutton).

Schließen Sie den Export über die Schaltfläche "Fertig stellen" ab.
