Vouten

Vouten bezeichnen bei EuroSta nicht nur eine Trägeraufweitung im Stützenbereich, sondern auch die Definition veränderlicher Querschnittsabmessungen für Stützen oder Riegel. Sie sind deshalb als eigenständige Position einzugeben, die eine kontinuierliche lineare Querschnittsänderung über die gesamte Länge hinweg besitzt.

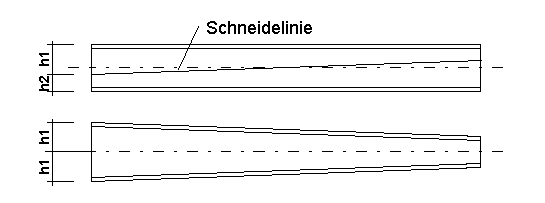

Gebildet wird eine Voute durch die Änderung von Querschnittsabmessungen des für eine Stabposition ausgewählten Profils, wie dies z.B. durch das Aufschneiden und umgekehrte Zusammensetzen von I-Profilen erreicht wird. Eine Voute kann dabei bezüglich der Systemlinie einer Position entweder zentrisch (symmetrisch), oder nach "oben" bzw. "unten" in lokaler s- oder t-Richtung geformt sein.

Erzeugt werden Vouten erst nach dem Setzen eines Stahlprofil-Stabes in dessen Positionseigenschaften unter "Material/Querschnitt". Dort gibt es im Eingabebereich Voute den Schalter [...], mit dem Sie einen entsprechenden Dialog aufrufen.
