Positionsbeschriftung einfügen

Zur detaillierten Beschreibung von Positionen können die Beschriftungen eingesetzt werden.

Im Vergleich zu den einfachen Texten bieten die Beschriftungen vergleichbare Optionen zur Darstellung der Texte. Darüber hinaus verfügen die Beschriftungen über die Möglichkeit mit einer Position aus dem Modell in Verbindung zu stehen. Somit können Eigenschaften über Variablen dynamisch als Text angezeigt werden. Die Verbindung zu einer Position kann über eine Bezugslinie kenntlich gemacht werden.

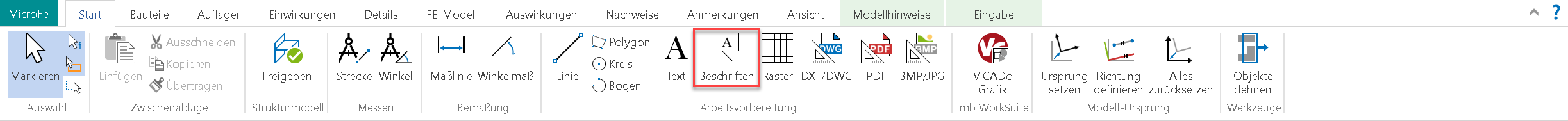

Die Schaltfläche Beschriftungen erreicht man über das Register „Start“ im Menüband.

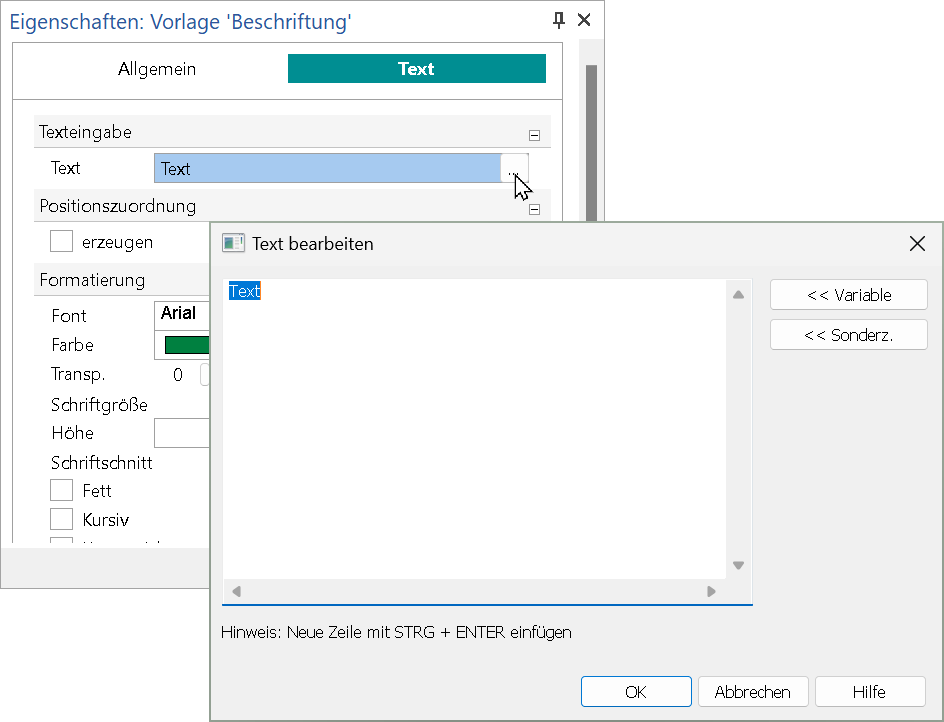

In der zugehörigen Optionenleiste kann eine Vorlage für die Beschriftung gewählt werden. Die Eingabe des Textes erfolgt über das Kapitel „Text“ im Fenster „Eigenschaften“.

Für die Eingabe der Bezugslinie steht die Punkteingabe zur Verfügung:

Beim Überfahren von Positionen werden diese automatisch erkannt. Damit kann die Beschriftung an eine Position angebunden werden. Die Positionszuordnung lässt sich über das Eigenschaftenfenster nachträglich wieder entfernen oder auch auf eine andere Position übertragen.

Mit der Eingabe des letzten Punktes der Bezugslinie wird die Lage der Objektbeschriftung bestimmt. Diese kann nachträglich über die Hook-Benutzung oder über das Kontextregister „Bearbeiten“ und die Funktion „Verschieben“ noch geändert werden.
