Punktwolken Dateien importieren

In ViCADo können Punktwolken Dateien in verschiedenen Formaten importiert werden. Mögliche Formate sind:

·         *.e57
Das e57-Format ist ein Standardformat und gilt für ViCADo als Empfehlung.

·         *.pcd, *.ply, *.xyz, *.xyzn, *.xyzrgb, *.pts
Diese Formate liefern unterschiedliche Ergebnisse, sind jedoch nicht so umfassend wie das e57-Format.

Sie erreichen den Import über das Systemmenü, Rubrik "Importieren", Gruppe "3D Dateien importieren", Schaltfläche "Punktwolken – Dateien (*.e57, *.pcd, *.ply, *.xyz, *.xyzn, *.xyzrgb, *.pts)". Der Import erfolgt immer in einer Draufsicht.

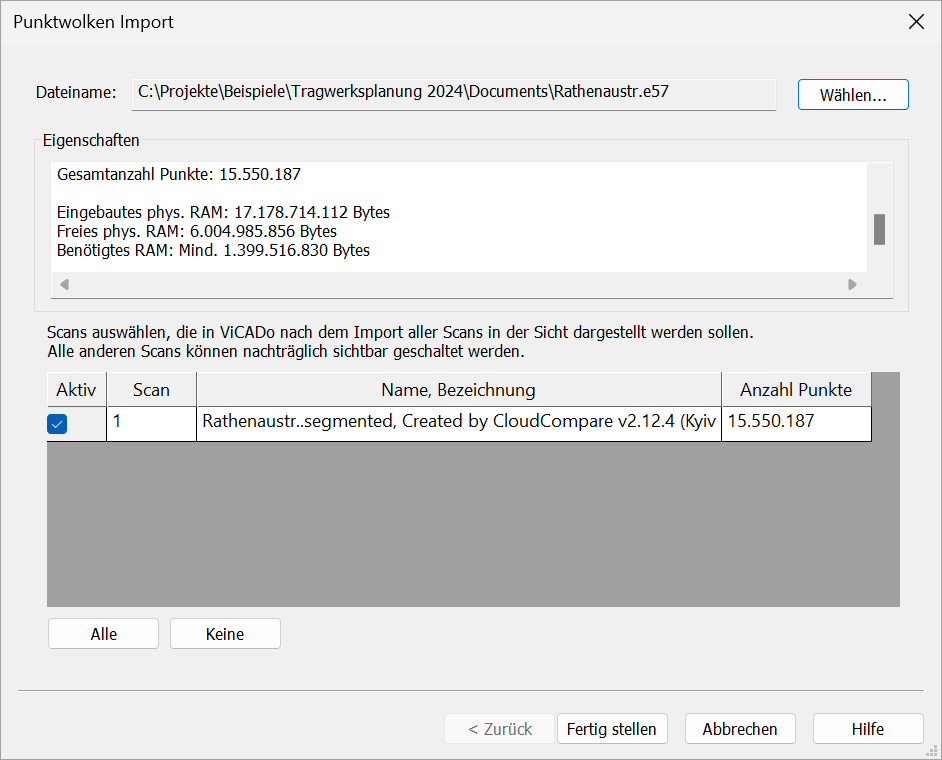

Der Dialog "Punktwolken Import" öffnet sich.

Wählen Sie zunächst die gewünschte Import-Datei aus (Schaltfläche "Wählen…"). Anschließend können Sie die Eigenschaften der gewählten Punktwolken-Datei einsehen (Bereich "Eigenschaften"). Angegeben werden:

·         Dateigröße, Anzahl der Scans (eine Datei kann mehrere Scans enthalten), Anzahl der Punkte je Scan, Gesamtanzahl der Punkte in der Datei

·         Informationen zum Arbeitsspeicher (Eingebautes phys. RAM, Freies phys. RAM und Benötigtes RAM)

Hinweis: Die Informationen zum Arbeitsspeicher zeigen Ihnen, ob genügend freier RAM für das Arbeiten mit der Punktwolken Datei zur Verfügung steht. Andernfalls kommt es zu langen Ladezeiten.

Über die darunterliegende Tabelle können Sie bestimmen, welcher Scan nach dem Import sichtbar geschaltet sein soll (Spalte "Aktiv"). Die Tabelle zeigt außerdem den Namen der Datei mit Angaben zur verwendeten Software (Spalte "Name, Bezeichnung") sowie die Anzahl der Punkte des jeweiligen Scans (Spalte "Anzahl Punkte").

Schließen Sie den Import über die Schaltfläche "Fertig stellen" ab und platzieren Sie die Punktwolken-Datei in die aktive Sicht.

Hinweis: Voraussetzung für die Darstellung von 3D-Punktwolken in ViCADo ist die Einstellung einer geeigneten DirectX-Schnittstelle (DirectX 12). Diese können Sie im Dialog "Weitere Optionen", Registerkarte "Grafik", Frage "3D Beschleunigung" vornehmen. Den Dialog erreichen Sie über das Systemmenü in ViCADo, Rubrik Einstellungen, Gruppe "Grundeinstellungen".
