SketchUp-Dateien importieren (*.skp)

In ViCADo können SketchUp-Dateien (*.skp) importiert und in allen Sichten dargestellt werden. SketchUp ist ein Werkzeug für 3D-Modellierung, mit dem Designer verschiedene Objekte (Möbel, Lampen, Bäume, Menschen, Autos etc.) entwickeln und als Download bereitstellen. Insbesondere Visualisierungen lassen sich hierdurch in ViCADo attraktiv gestalten.

Sie können SketchUp-Dateien auf folgenden Wegen in ViCADo importieren:

·         SketchUp-Dateien über eine HTML-Sicht innerhalb der ViCADo-Oberfläche suchen und importieren
(Register „Ausbau“, Gruppe „Dekoration“, Schaltfläche „SketchUp 3D-Galerie öffnen“)
Siehe hierzu: SketchUp 3D-Galerie

·         SketchUp-Dateien über das Kontextregister „Katalog“ importieren
(Menüband, Kontextregister "Katalog", Gruppe "Objekte", Auswahlschaltfläche "Importieren")

·         SketchUp-Dateien über das Systemmenü importieren.
(Systemmenü, Rubrik "Importieren", Gruppe "3D Dateien importieren", Schaltfläche "SketchUp – Dateien (*.skp)")



SketchUp-Dateien über das Systemmenü importieren

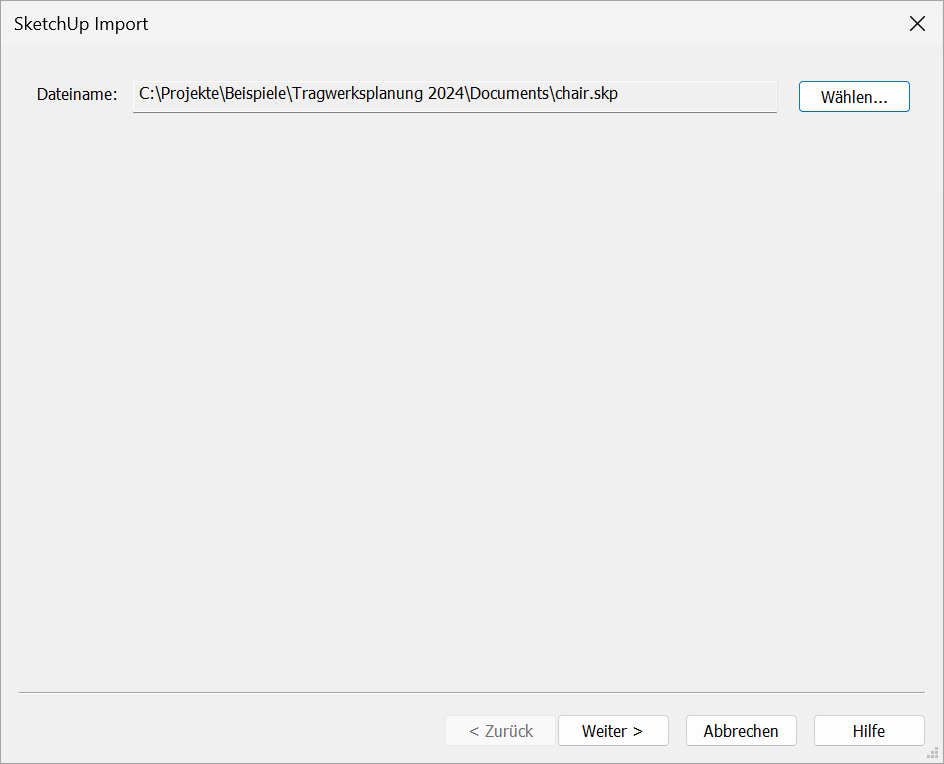

Aktivieren Sie im Systemmenü, Rubrik "Importieren", Gruppe "3D Dateien importieren" die Schaltfläche "SketchUp – Dateien (*.skp)". Es öffnet sich der Dialog "SketchUp Import".

Wählen Sie die gewünschte Import-Datei aus (Schaltfläche "Wählen…") und bestätigen Sie die Auswahl mit "Weiter >".

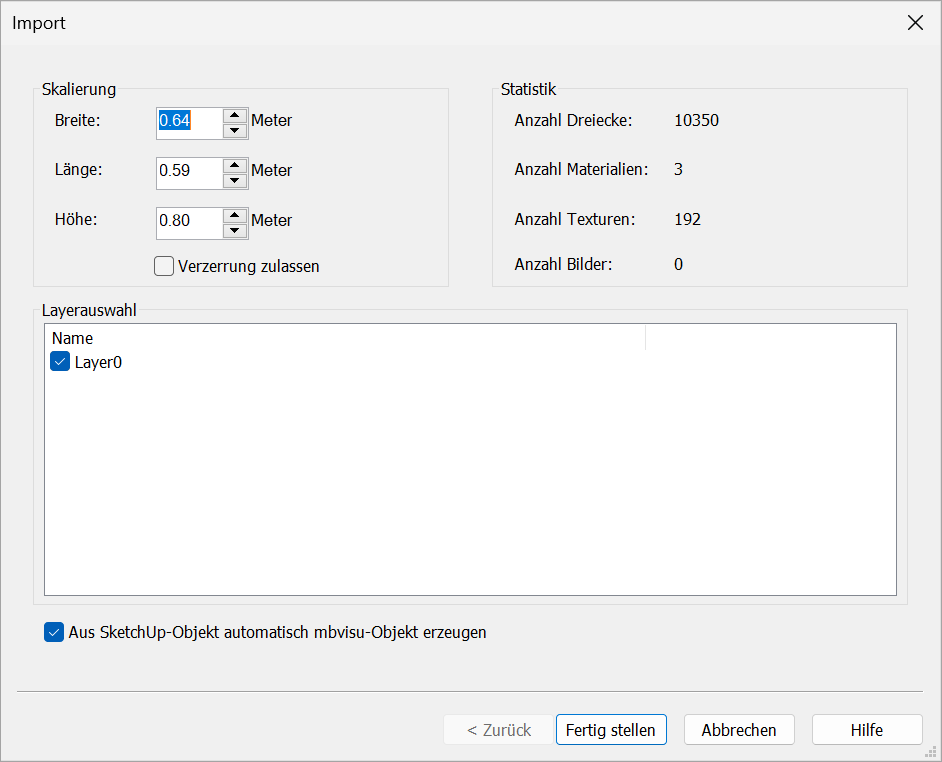

Im nächsten Dialog „Import“ finden Sie folgende Punkte und Informationen:

Skalierung

Die Skalierung des Objekts kann über Eingabefelder (Breite, Länge, Höhe) verändert und eine Verzerrung zugelassen werden.

Statistik

Der Bereich Statistik informiert über den Detailgrad und die Qualität der SketchUp-Datei. Je mehr Dreiecke, Materialien und Texturen das Objekt hat, desto realistischer kann es dargestellt werden. Ist es sehr detailliert, benötigt es jedoch auch mehr Rechenleistung, so dass beide Aspekte aufeinander abgestimmt sein sollten.

Layerauswahl

Beinhaltet die SketchUp-Datei mehrere Layer, können Sie hier eine Auswahl treffen.

Aus SketchUp-Objekt automatisch mbVisu-Objekt erzeugen

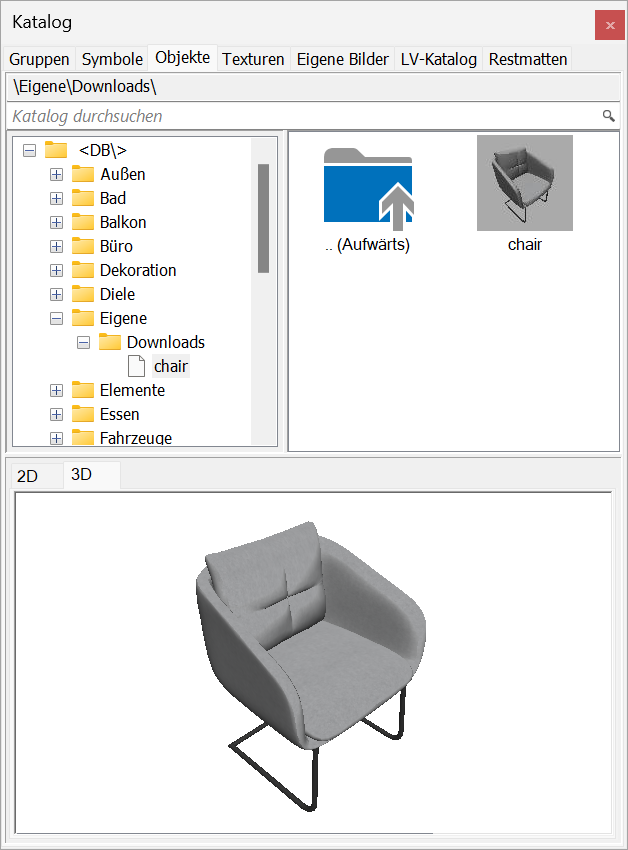

Bei aktivierter Checkbox wird automatisch ein mbVisu-Objekt erzeugt und in den ViCADo-Katalog eingefügt (unter: Objekte/Eigene/Downloads).

Bestätigen Sie die Einstellungen über die Schaltfläche "Fertig stellen" und platzieren Sie das SketchUp-Objekt in Ihrer ViCADo-Sicht (Draufsicht, Schnittsicht, Visualisierung).
