DXF/DWG – Import

In ViCADo können sowohl AutoCAD-2D-Dateien als auch mit dem Zusatzmodul ViCADo.3D-DXF/DWG AutoCAD-3D-Dateien im DXF- und DWG-Format importiert werden

Es ist möglich, den AutoCAD-3D-Objekten getrennt nach ihrem Layer-Farbindex ein ViCADo-Material zuzuordnen. Auch werden gemäß der Layer-Struktur der AutoCAD-Datei beim Import automatisch entsprechende Niveaufolien erzeugt.

Aus den in der AutoCAD-Datei vorhandenen Geometrien werden beim Import allgemeine Bauteile generiert. Vorhandene 2D-Elemente werden gemeinsam mit den 3D-Objekten importiert, so dass auch diese Informationen in ViCADo zur Verfügung stehen.

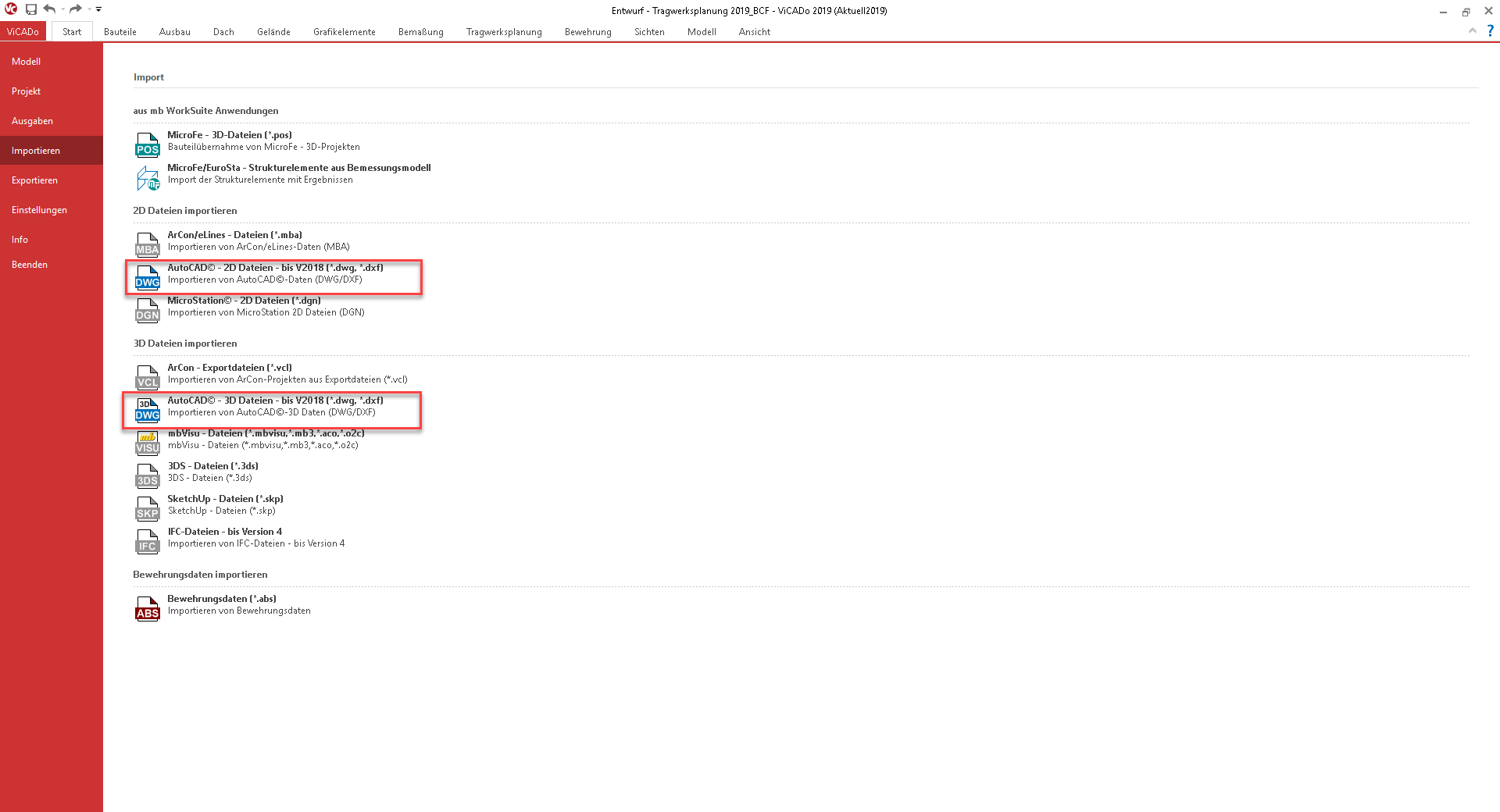

Starten Sie den Import über das Systemmenü > Rubrik Importieren > AutoCAD – 2D-Dateien – bis V2018 (*.dwg, *.dxf) bzw. AutoCAD – 3D-Dateien – bis V2018 (*.dwg, *.dxf).

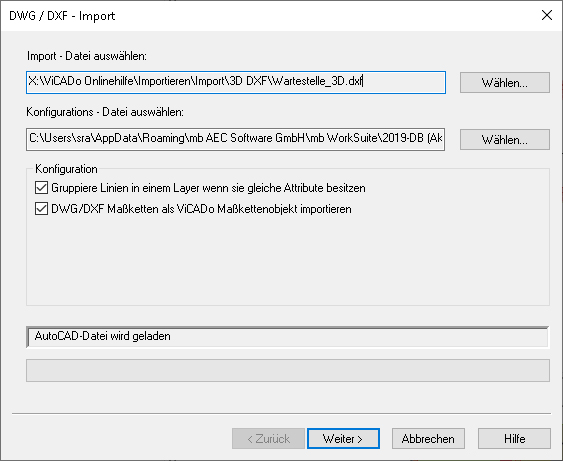

Das Dialogfenster DXF/DWG-Import wird angezeigt. Sie gelangen über Wählen in das Windows-Standardfenster zum Auswählen von Dateien. Wählen Sie hier die zu importierende Datei und bestätigen Sie mit Öffnen. Über die Schaltfläche „Projekt-Dokument-Verzeichnis“ rechts oben im Dialog kann direkt auf die projektbezogene Dokument-Verwaltung des Projektmanagers zugegriffen werden.

Linien mit gleichen Attributen können gruppiert werden. Diese Option steht für Linien zur Verfügung, die im gleichen Layer gespeichert sind.

Weiterhin können DXF- oder DWG Maßketten als ViCADo Maßkettenobjekte importiert werden. Die Maßzahlen der Maßkette entsprechen somit der tatsächlichen Länge bezogen auf die Maßpunkte dieser Maßketten und können wie andere Maßketten in ViCADo editiert werden.

Hinweis: Etwaige angebundene Punkte aus dem Ursprungsformat werden beim Import nicht übertragen. Sämtliche Maßketten, die in ViCADo Maßkettenobjekte umgewandelt werden, erhalten ihre Maßpunkte als freie Punkte.

Sobald Sie die erste Seite des Assistenten mit Weiter bestätigt haben, erhalten Sie eine Vorschau auf den Inhalt der zu importierenden DXF/DWG-Datei.

Durch Markieren eines einzelnen Layers wird dessen Inhalt in der Vorschau angezeigt. Ein Ändern des Skalierungsfaktors bewirkt eine gleichmäßige Vergrößerung bzw. Verkleinerung der Zeichnungsabmessung in X und Y-Richtung. Die aktuellen Werte werden in den Textfeldern max. Abmessung angezeigt.

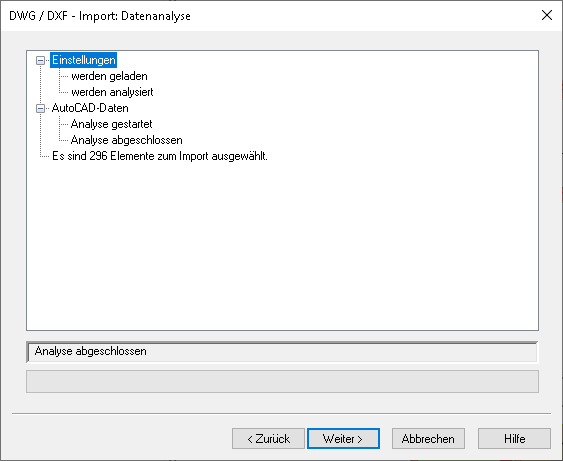

Mit Weiter werden die Daten zum Import eingelesen.

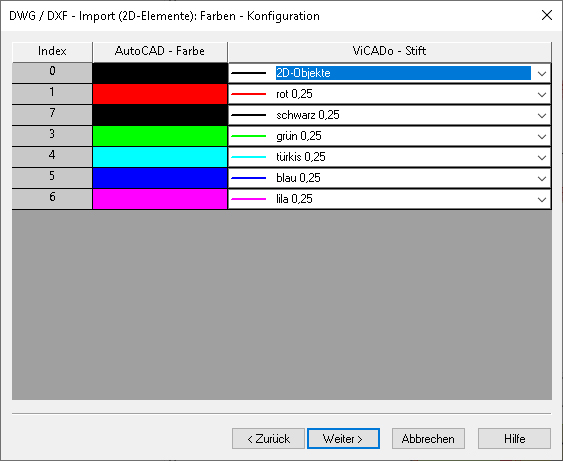

Auf den nächsten Seiten des Assistenten legen Sie für die enthaltenen 2D-Elemente in der Zuordnungstabelle fest, welcher Stift in ViCADo der in der DXF/DWG-Datei verwendeten Stiftdicke und Farbe entspricht.

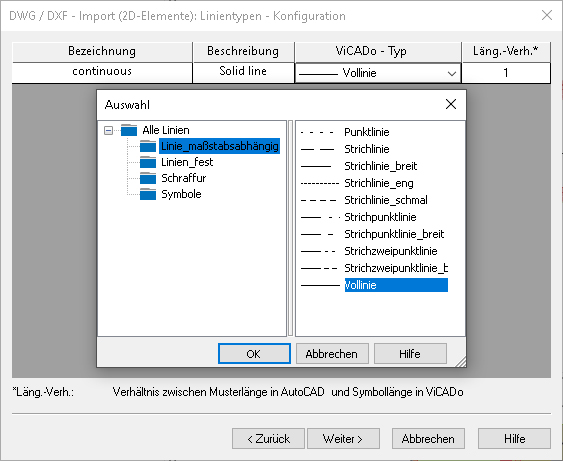

Mit Weiter gelangen Sie für die enthaltenen 2D-Elemente in die Zuordnungstabelle der Linientypen. Nach einem Klick auf einen ViCADo-Typ, mit der linken Maustaste, wird ein Auswahl-Dialog eingeblendet. In diesem Dialog kann der gewünschte Linientyp gewählt werden.

Über die Spalte 'Läng.-Verh.' wird das Verhältnis zwischen der Musterlänge in der DWG/ DXF-Datei und der Symbollänge in 'ViCADo' gesteuert. Der Standardwert ist '1'

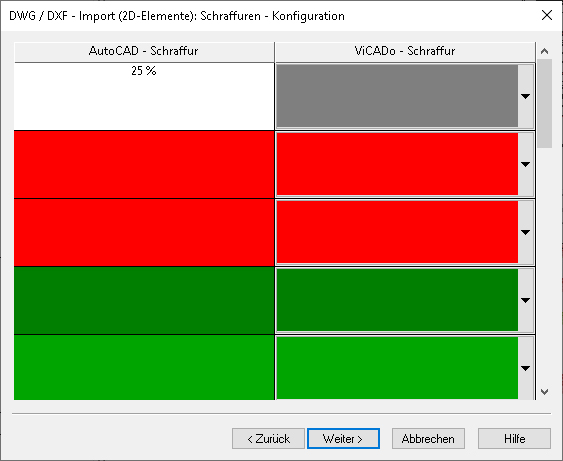

Mit Weiter gelangen Sie für die enthaltenen 2D-Elemente in die Zuordnungstabelle der Schraffuren. Der DXF/DWG-Import erkennt schraffierte Flächen, kann aber die Definition der DXF/DWG-Schraffuren nicht nach ViCADo übernehmen. Daher haben Sie die Möglichkeit, den in der DXF/DWG-Datei verwendeten Schraffur-Definitionen eine ViCADo-Schraffur (Füllattribut) zuzuordnen. Beinhaltet die DXF/DWG-Datei Füllflächen, schlägt der Import-Filter eine 1:1 Zuordnung vor.

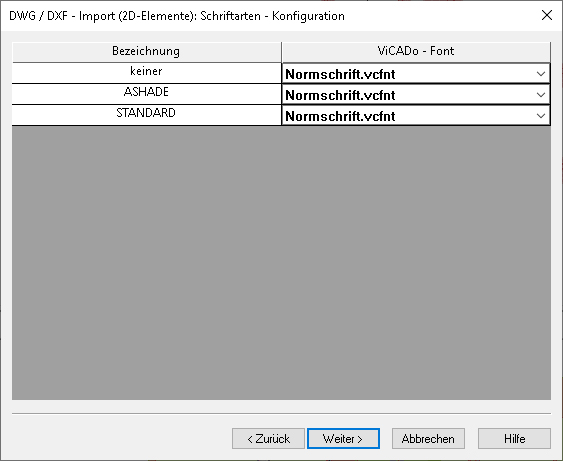

Mit Weiter gelangen Sie für die enthaltenen 2D-Elemente in die Zuordnungstabelle des Textfonts. Nach einem Klick auf einen ViCADo-Font, mit der linken Maustaste, wird ein Auswahl-Fenster, welches die verfügbaren Fonts enthält angezeigt. Mit einem Klick auf einen Font übernehmen Sie diesen in die Schriftarten-Konfiguration.

Nur bei 2D-DWG/DXF-Import

Mit einem Klick auf die Schaltfläche Weiter gelangen Sie in die Zuordnungstabelle der 'Externen Referenzen'. Über die Schaltfläche  können für die referenzierten Dateien bei Bedarf alternative Dateipfade gewählt werden.

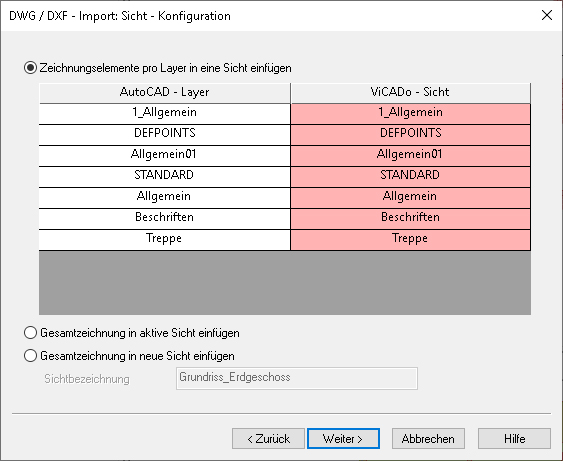

Mit Weiter gelangen Sie zu einem Dialog, in dem Sie die Übernahme der 'Layer-Struktur' definieren können.

Hier haben Sie die Möglichkeit zu entscheiden wie die Layer-Struktur der DWG/DXF Datei in ViCADo abgebildet werden soll. 3 Varianten stehen zur Verfügung:

• Zeichnungselemente pro Layer in eine Sicht einfügen
  Die einzelnen Layer werden jeweils in eine Grafiksicht in ViCADo eingefügt. ViCADo übernimmt zunächst die Layerbezeichnung als Sichtname. Ist ein abweichender Name gewünscht, kann dieser in der rechten Spalte eingegeben werden. Zugleich wird beim Importvorgang eine Gesamtsicht erstellt, in der die neu generierten Sichten über die Registerkarte "Sichten (2D-Folien)" in den 'Sicht-Eigenschaften' sichtbar geschaltet sind.

• Gesamtzeichnung in aktive Sicht einfügen
  Alle Layer werden in die aktive Sicht eingefügt.

• Gesamtzeichnung in neue Sicht einfügen
  Im Zuge des Imports wird eine neue Sicht generiert in die anschließend alle Layer eingefügt werden.

Nur bei 3D-DWG/DXF-Import:

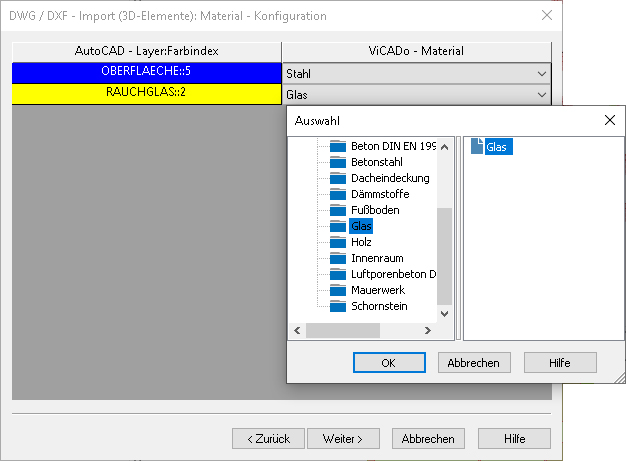

Mit Weiter gelangen Sie für die enthaltenen 3D-Elemente zur Zuordnungstabelle der Materialien. Allen Objekten eines Layers der DXF/DWG-Datei kann ein in den Stammdaten enthaltenes ViCADo-Material zugeordnet werden.

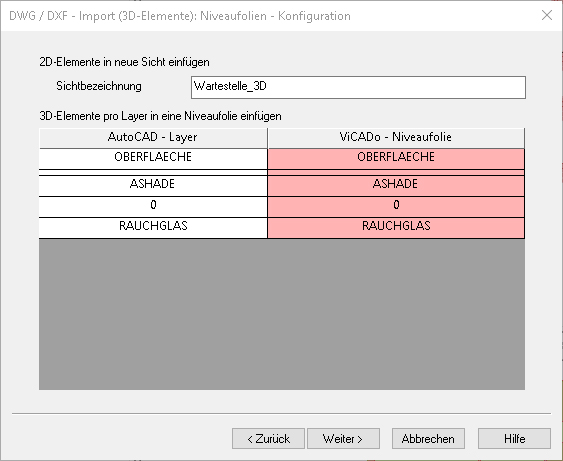

Mit Weiter gelangen Sie für die enthaltenen 3D-Elemente auf eine Seite, in der Sie die Übernahme der Layer-Struktur definieren können.

Hier haben Sie die Möglichkeit zu entscheiden wie die Layerstruktur der DWG/DXF-Datei in ViCADo abgebildet werden soll. Die einzelnen Layer, die 3D-Elemente enthalten, werden jeweils als eine Niveaufolie in ViCADo eingefügt. ViCADo übernimmt zunächst die Layerbezeichnung als Folienname. Ist ein abweichender Name gewünscht, kann dieser in der rechten Spalte eingegeben werden.

In der DXF/DWG-Datei enthaltene 2D-Elemente werden in eine neue Sicht mit der gewählten Sichtbezeichnung eingefügt.

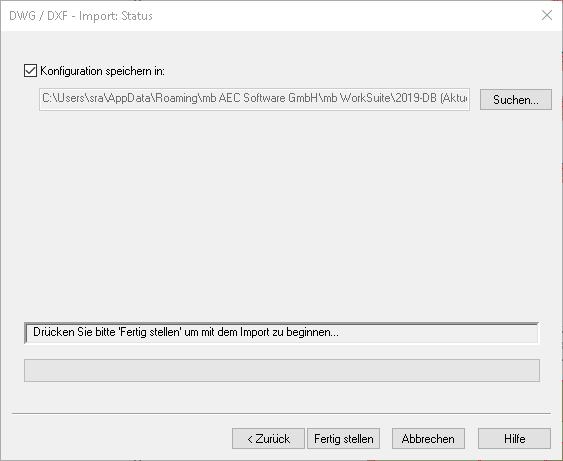

Haben Sie den Importumfang festgelegt, gelangen Sie mit Weiter auf die letzte Seite des Import-Assistenten.

Sollen die vorgenommenen Zuordnungen in der Konfigurationsdatei gespeichert werden, setzen Sie in das Kontrollkästchen Konfigurationsdatei speichern ein Häkchen. Der DXF/DWG-Import speichert die getroffenen Zuordnungen standardmäßig nach einem erfolgreich durchgeführten Import in der Konfigurationsdatei, die im gleichen Dialog ausgewählt wurde, wie die zu importierende DXF/DWG-Datei. Sie können wahlweise die vorhandene Konfigurationsdatei überschreiben oder durch Eingabe eines neuen Namens eine neue Konfigurationsdatei erstellen. Diese kann dann für alle folgenden Importvorgänge gewählt werden.

Schließen Sie den Import über die Schaltfläche Fertig stellen ab. Die Zeichnung kann in der Sicht platziert werden.
