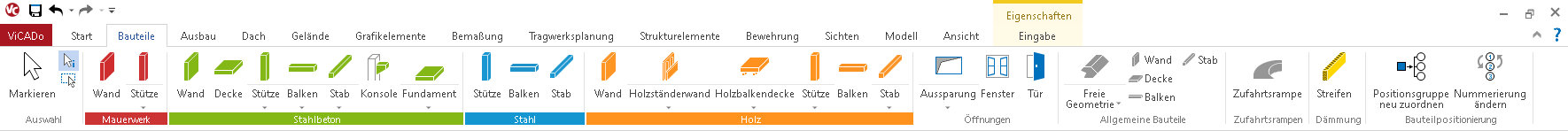

Das Menüband

Am oberen Fensterrand ist das Menüband angeordnet. Über dieses werden alle Funktionalitäten von ViCADo erreicht.

Das Menüband gliedert sich zur schnellen Orientierung und zum direkten Erreichen einer gesuchten Funktion in die folgenden Bereiche:

Register

Jedes Menüband umfasst eine Vielzahl von unterschiedlichen Registern, in denen sich die einzelnen Schaltflächen befinden. Immer zu sehen sind alle Registertitel und die Schaltflächen des gerade aktiven Registers. Die Register wurden ganz bewusst von links nach rechts in einer sinnvollen Reihenfolge angeordnet.

Gruppen

Die Register sind in sogenannte Gruppen unterteilt. Dort sind Schaltflächen, Auswahlschaltflächen oder Ankreuzfelder zusammengefasst. Die Gruppierung erfolgt jeweils im Kontext und die Gruppenbezeichnung gibt einen wichtigen Hinweis auf das Zusammenspiel der einzelnen Funktionen untereinander.

Schaltflächen

Die einzelnen Gruppen in den Registern enthalten Schaltflächen, die aus einem Bild und einem Text darunter bestehen.

Auswahlschaltflächen

Inhaltlich zusammengehörende Funktionalitäten werden in Auswahlschaltflächen zusammengefasst. Die entsprechende Funktion ist dann durch Auswahl einer Option aus der Auswahlliste zu wählen.

Geteilte Auswahlschaltflächen

Bei geteilten Auswahlschaltflächen kann eine Standardfunktion direkt durch Anklicken der oberen Hälfte der Schaltfläche oder eine andere Option aus der darunter anklickbaren Auswahlliste gewählt werden.

Ankreuzfelder

Neben den Schaltflächen werden auch Ankreuzfelder eingesetzt, um Einstellungen direkt in der Oberfläche vorzunehmen. Dadurch lassen sich Einstellungen schnell kontrollieren, ohne erst Dialoge öffnen zu müssen.

Im ProjektManager kann über Ankreuzfelder zum Beispiel ausgewählt werden, welche Anwendungen der mb AEC Software GmbH im aktuellen Projekt zur Verfügung stehen und im ProjektManager angezeigt werden sollen.

Tooltips

Beim Verweilen des Mauszeigers auf einer Schaltfläche wird ein Hilfetext eingeblendet. Dieser Hilfetext benennt zunächst die Funktion und zeigt ggf. ein Tastaturkürzel an, über welches diese Funktion ebenfalls aufgerufen werden kann. Weiterhin beschreibt er kurz die Bedeutung der Funktion und gibt ggf. wichtige Querverweise auf andere Funktionalitäten.

Kontextregister

Passend zur aktuellen Situation können verschiedene Kontextregister am oberen Fensterrand erscheinen. Je nach Situation gehören diese zum Kontext

·         Sichtoptionen = orange Hinterlegung

·         Eingabe = blaue Hinterlegung

·         Eigenschaften = gelbe Hinterlegung

·         Selektion = rote Hinterlegung

·         Ausgabe = grüne Hinterlegung

Die verschiedenen Kontextregister passen sich entsprechend des Fokus in der Oberfläche an.
