Die Stabstahl Eingabe ist wie die Matten Eingabe in zwei Bereiche gegliedert "Biegeform eingeben und verlegen" und "Flächenbewehrung". Hier wird auf die Eingabe einer 3D-Biegeform eingegangen. Für die Verlegung von Biegeformen siehe 3D-Bügelverlegung.
Polygonale Verlegefelddefinition
Verlegegeometrie durch Flächenerkennung definieren
Verlegefelddefinition über 3 Punkt Fenster
Verlegung über Kante mit Tragrichtung senkrecht
Verlegung über Kante mit Tragrichtung parallel
Verlegung über Bewehrungsdaten

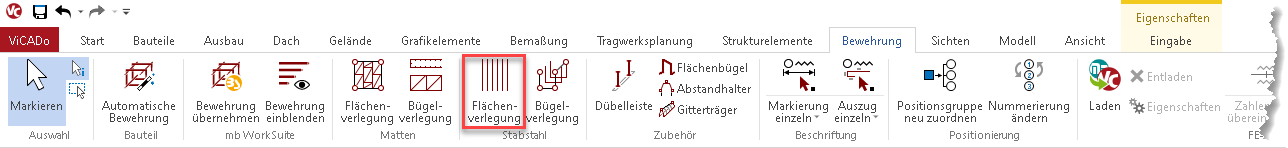

Über den Button "Flächenverlegung" können Sie über Angabe eines Verlegefeldes Stabstahlbewehrung der Biegeform A1 verlegen.

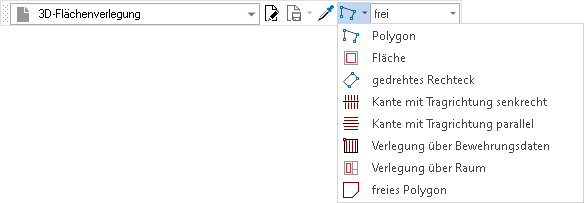

In der Optionenleiste werden die Einbaulage im Bauteil und die Verlegeart definiert. Der Stabdurchmesser, die Anzahl oder der Abstand der Bewehrungsstäbe, der Randabstand zur Verlegefeldkante, die Betondeckung und geneauere Einstellungen zur Biegeform und Sichtbarkeit werden im Fenster Eigenschaften eingegeben.
Durch Angabe von Polygonpunkten auf dem zugehörigen Bauteil wird das Verlegefeld definiert. Ebenso wie bei der Mattenverlegung ist auch hier die Verlegung an das Bauteil angebunden.
Nutzen Sie die Verlegefelddefinition durch Flächenerkennung, findet ViCADo automatisch die in der Sicht zur Verfügung stehenden Flächen. Wenn Sie mit der Maus ein Objekt anfahren wird dieses erkannt und die zugehörige Fläche rot markiert. Bei entsprechender Cursorposition sehen Sie wieder die Anzeige der Tragrichtung.
Nutzen Sie die Definition der Verlegegeometrie mittels eines 3-Punkte-Fenster, um bestimmte rechteckige Bereiche eines Bauteils zu bewehren, z. B. die Stützbewehrung einer Stahlbetondecke. Bei dieser Verlegefelddefinition müssen die Punkte nicht auf Bauteilkanten liegen, wodurch die Verlegung auch nicht an die Bauteilgeometrie angebunden ist.
Bei dieser Verlegevariante wird die Verlegung senkrecht zu einer Achse definiert und die Abmessungen für alle vier Seiten der Verlegung individuell bestimmt.

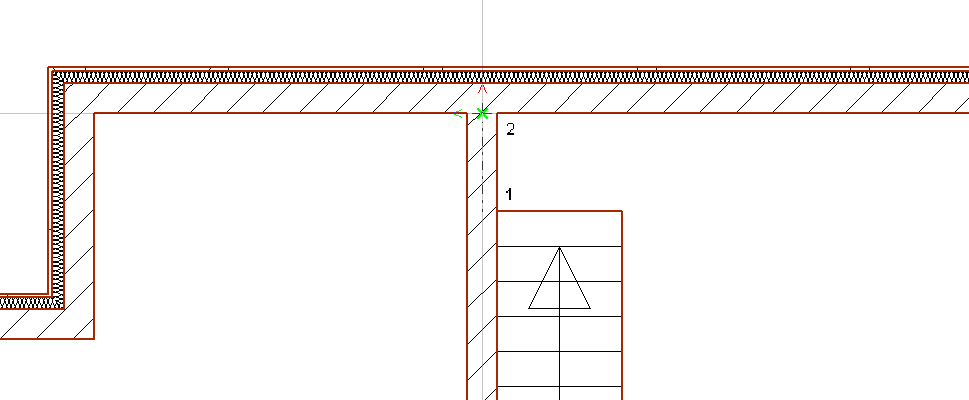

Im unteren Bild ist der Grundrissausschnitt einer Decke dargestellt. Die Decke soll in der oberen Lage oberhalb der Treppenaussparung mit Stabstahl bewehrt werden. Wählen Sie die Einbauart "Kante mit Tragrichtung senkrecht" und bestimmen Sie in der Optionenleiste, dass die Bewehrung oben mit einem Stabdurchmesser von 12 mm und einem Abstand von 10 cm eingebaut wird. Da die Tragrichtung der Verlegung senkrecht zur Wandachse liegen soll, ist zunächst die Achse des Verlegefeldes durch zwei Punkte auf der Wandachse zu bestimmen.

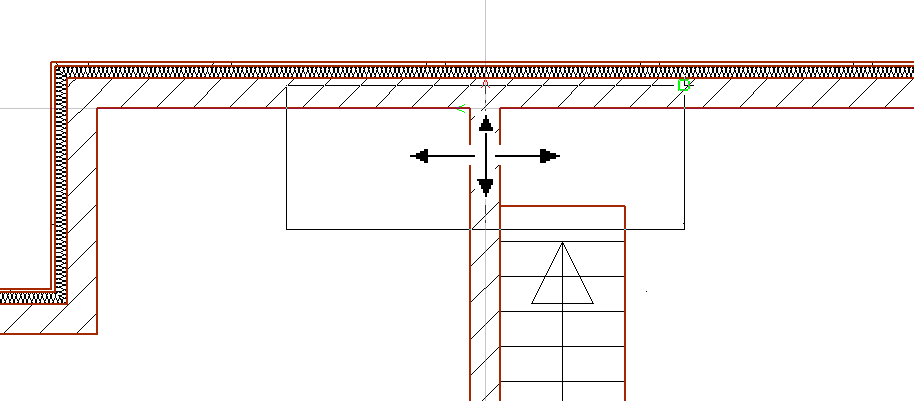

Nach Anklicken des zweiten Punktes hängt das Verlegefeld wie ein Gummiband am Cursor.
Sie können das Rechteck, d.h. das Verlegefeld, wahlweise frei mit der Maus definieren oder die Eingabe numerisch durchführen.

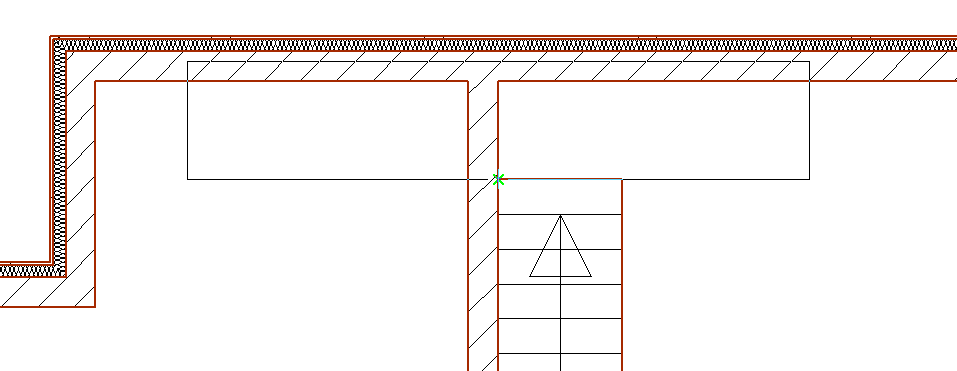

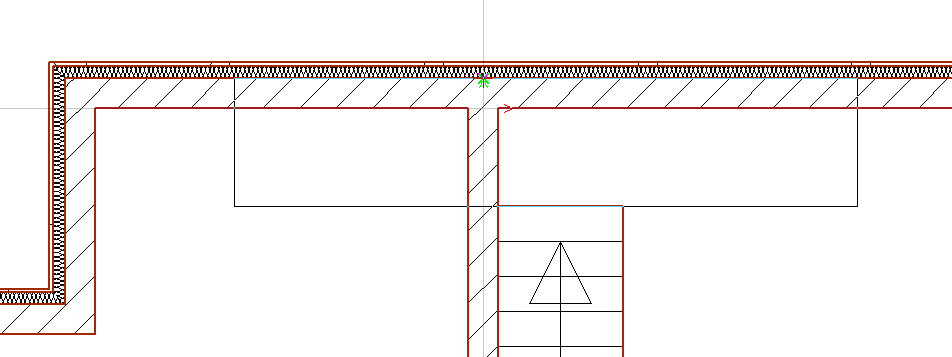

Wir wollen die Ausdehnung des Rechtecks numerisch und frei mit der Maus bestimmen. Dazu ziehen Sie das Rechteck nach rechts, wählen auf der Tastatur die Taste A und geben eine Ausdehnung von 3,00 m nach rechts ein, die Eingabe wird mit Enter bestätigt. Danach ziehen Sie das Rechteck nach oben auf und selektieren einen Punkt auf der Außenwand. Nun ziehen Sie das Rechteck mit der Maus nach links und legen durch Drücken der Taste A eine Ausdehnung von 2,00 m nach links fest. Der untere Verlegefeldpunkt wird durch Selektion eines Punktes mit der Maus auf der Treppenlochkante definiert. Jetzt springt der Cursor wieder auf die erste Kante.
Sollten Sie die Kanten des Verlegefeldes nochmals ändern wollen, verschieben Sie die erste Kante wieder mit der Maus, dann können Sie alle Kanten der Reihe nach erneut bearbeiten.
Schließen Sie die Definition des Verlegefeldes ab, indem Sie eine Verlegefeldkante mit der Enter-Taste nochmals bestätigen.

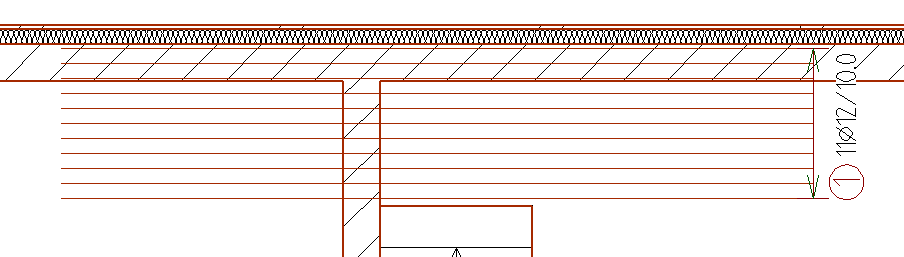

Der Stabstahl wird entsprechend der Vorgaben in das Verlegefeld eingebaut.
Auf die gleiche Weise lassen sich auch Stabstahlverlegungen parallel zur Tragrichtung einbauen. Die ersten zwei Eingabepunkte bestimmen somit die Verlegerichtung der Stabstahlbewehrung.
Sie haben in ViCADo auch die Möglichkeit das Verlegefeld über die Bewehrungsdaten der Optionenleiste zu bestimmen.
Aktivieren Sie die Option "Verlegung über Bewehrungsdaten", erscheint folgende Optionenleiste.
Zunächst wählen Sie die Einbaulage der Stabstahlverlegung und legen die Verlegerichtung fest. Hier stehen Ihnen wie bei der Einzelmattenverlegung fünf Möglichkeiten zu Verfügung. Anschließend wählen Sie die gewünschte Länge der Bewehrungsstäbe. Der Abstand und die Anzahl der Stäbe werden über das Eigenschaftenfenster definiert. Damit wird Größe des Verlegefeldes festgelegt. 11 Æ 12 im Abstand von 10 cm mit einer Länge von 500 cm sollen in der oberen Lage verlegt werden. Als Verlegerichtung wählen Sie horizontal.
Wählen Sie nun den Führungspunkt des Verlegefeldes, hierbei stehen Ihnen 9 Möglichkeiten zur Verfügung. In diesem Beispiel wird der Führungspunkt rechts Mitte gewählt, um die Verlegung an der Treppenlochkante ablegen zu können.
Der Führungspunkt orientiert sich an der Verlegerichtung des Verlegefeldes.
Das Verlegefeld hängt nun am Cursor und kann an beliebiger Stelle beliebig oft abgesetzt werden.
Nach dem Absetzen des Verlegefeldes wird die Bewehrung eingebaut.
Tipp: Mit dieser Funktion lassen sich auch einzelne Stäbe mit bestimmter Länge schnell verlegen.
Nutzen Sie diese Verlegefelddefinition, wenn z.B. durch eine entsprechende Raumaufteilung des Gebäudes die erforderlichen Verlegefelder bereits definiert sind. Diese Funktion wird im Abschnitt Mattenverlegung genauer erläutert.
Die freie polygonale Biegeformdefinition erlaubt Ihnen eine beliebige Verlegefeldgeometrie zu definieren. Sie sind hierbei völlig unabhängig von Bauteilgeometrien. Die Polygondefinition erfolgt hierbei identisch zu allen anderen Polygondefinitionen in ViCADo. Sie können auch Kreisbögen bei der Definition verwenden. Nach Bestätigung des Polygons mit der Enter-Taste, definieren Sie die Tragrichtung durch Mausposition und bestätigen Ihre Selektion per Mausklick.
