In dieser Dialogbox legen Sie die Ausgangswerte für eine Stahlbetonbemessung für 3D-Balken (z.B. Stützen) nach DIN 1045 bzw. Ö-Norm B 4200 fest.
Die Bemessung berechnet nur die statisch erforderliche Bewehrung. Notwendige Mindestbewehrungen und Verankerungslängen werden nicht erfasst.
Diese Bemessung kann nur rechteckige Querschnitte bemessen, also z.B. keine Rundstützen. Allerdings können wir Ihnen einen Vorschlag für eine Näherungslösung anbieten.
Balken
In dieser Liste können Sie die FE-Elemente in einzelne Gruppen unterteilen. Alle weiteren Eingaben, die Sie in dieser Dialogbox machen, gelten dann nur für die hier ausgewählten Elemente.
Die Standardeinstellung dieser Liste beim ersten Aufruf der Dialogbox gibt als Bereich alle vorhandenen Balkenelemente an. Durch Doppelklicken auf den Eintrag öffnet sich die Dialogbox Von Element bis Element, in der Sie den gewünschten Bereich eingeben können. Die sich dann ergebenden Einträge der Liste können genauso ausgewählt werden wie in einer Positionsliste.
Querschnittsinformationen

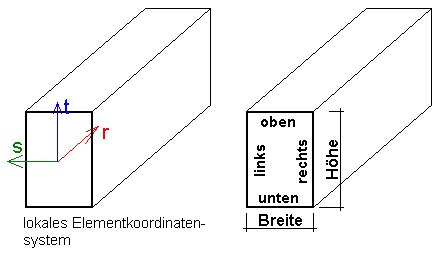

Balkenbreite und -Höhe geben die Abmessungen des Balkenelements an. Die Abmessungen beziehen sich auf das lokale Koordinatensystem des Balkenelements.
Bewehrungsinformationen
Der Bewehrungsabstand ist der Abstand der Schwerachse der Bewehrung zur Betonoberfläche. Für die Bemessung von Rechteckquerschnitten können die Bewehrungsabstände ho, hu (obere und untere Bewehrung) und hl, hr (linke und rechte Bewehrung) eingegeben werden. Für runde Querschnitte gibt es nur einen Wert. "Oben", "unten", "rechts" und "links" beziehen sich jeweils auf das lokale r-s-t-Koordinatensystem des Balkenelements.
Die Art der Bewehrungsanordnung kann aus einer Liste ausgewählt werden.
Die zulässigen Betonfestigkeitsklassen, Stahlsorten der Längsbewehrung und Stahlsorten der Bügelbewehrung (Schubbewehrung) werden Ihnen passend für DIN 1045 bzw Ö-Norm 4200 in Materiallisten zur Auswahl angeboten.
Wird die Option Schubbemessung aktiviert (Standardeinstellung), erfolgt neben der Biege- auch eine Schubbemessung des Balkens. Bei Deaktivierung dieser Option entfällt die Schubbemessung.
Anzahl Stellen im Balken
Hier können Sie eintragen, an wie vielen Stellen im Balken eine Bemessung durchgeführt werden soll.
