Unterzug

Positionseigenschaft: Gelenke

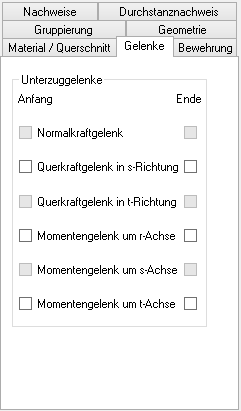

In dieser Registerkarte bearbeiten Sie die Stabendgelenke der ausgewählten Unterzüge in Platten- und Schalenmodellen.

Jeweils für den Anfangs- und Endpunkt eines Unterzugs gibt es zu jeder Gelenkbedingung eine Checkbox. Eine aktivierte Checkbox zeigt an, dass das entsprechende Gelenk gesetzt ist. In Plattenmodellen können nur die Gelenke für Querkräfte und Momente aktiviert werden.

Es können nur reine Gelenke definiert werden. Elastische Gelenkdefinitionen sind zurzeit nicht möglich.

An den Zwischenpunkten einer Unterzugsposition können Sie keine Gelenke anordnen. In diesem Fall müssten Sie die Position an dieser Stelle teilen.
