Hintergrundbild

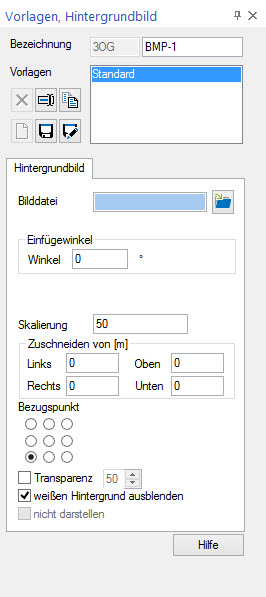

Eigenschaften Hintergrundbild

Mit diesem Positionstyp lässt sich eine Bild-Datei als Hintergrundbild darstellen.

Bild-Datei

Zunächst ist die zu verwendende Bild-Datei auszuwählen.

Einfügewinkel

Standardmäßig wird das Hintergrundbild an der r-Richtung der Bezugsfläche ausgerichtet (=0°). Bei Vorgabe eines Winkels erfolgt die Drehung des Bildes mathematisch positiv um die t-Achse der Bezugsfläche.

Skalierung

Durch Vorgabe eines Skalierungsfaktors kann die Größe des Hintergrundbildes zur Darstellung angepasst werden. Zur Kontrolle werden die Originalabmessungen und die Abmessungen nach Anwendung des Skalierungsfaktors angezeigt.

Zuschneiden

Der Rand des dargestellten Hintergrundbildes kann im vorgegebenen Bereich entfernt werden, wobei diese Einstellung für alle vier Seitenränder separat definiert werden kann.

Bezugspunkt

Jedes Hintergrundbild wird anhand seines Bezugspunktes im Grafikfenster platziert. Die Lage dieses Bezugspunkt innerhalb des Hintergrundbildes lässt sich in einem der neuen vorgegebenen Punkte (Eckpunkte, Seitenmitten oder Mittelpunkt) definieren.

Transparenz

Das Hintergrundbild kann transparent darsgestellt werden. Hierzu kann der Grad der Transparenz zwischen 0 (völlig undurchsichtig) bis 100 (völlig durchsichtig) gewählt werden.

weißen Hintergrund ausblenden

Weiße Bereiche des Hintergrundbildes lassen sich mit dieser Option einfach ausblenden, d.h. völlig durchsichtig darstellen.

nicht darstellen

Ein einzelnes Hintergrundbild kann mit dieser Option einfach unsichtbar geschaltet werden, ohne dass es gelöscht werden muss und ohne alle anderen Hintergrundbilder über die Funktion "Hintergrundbild de-/aktivieren" ebenfalls unsichtbar darzustellen.
