Freihandsymbole in ViCADo

In ViCADo hat der Anwender die Möglichkeit in den Modus der Freihandsymbole umzuschalten. Durch Betätigung der Taste F4 wird der Modus sowohl aktiviert als auch deaktiviert.

Freihandsymbole bieten dem Anwender die Möglichkeit unterschiedliche Funktionen auszuführen indem mit der Maus ein bestimmtes Zeichen am Bildschirm gezeichnet wird. Für die Funktionen die mit den Freihandsymbolen abgedeckt werden, muss also kein Button angeklickt oder eine Tastenkombination ausgeführt werden.

Wenn die Freihandsymbole aktiviert sind, wird die Mausbewegung bei gedrückter linker Maustaste auf dem Bildschirm angezeigt. Wenn der Modus der Freihandsymbole nicht aktiviert ist, wird bei gedrückter linker Maustaste ein Rechteck zur Selektion von Objekten aufgezogen.



Symbole für Zoom und Bildschirmausschnitt

Eine Gruppe der Freihandsymbole ermöglicht dem Anwender den Zoom bzw. den Bildschirmausschnitt festzulegen.



Zoom in Größe der erzeugten Diagonalen

Zoom auf Vollbild

Auffrischen

Letzter Zoom zurück

Bildschirmausschnitt nach links/rechts verschieben

Bildschirmausschnitt nach unten/oben verschieben



Symbole für Objektmanipulation

Die zweite Gruppe der Freihandsymbole ermöglicht dem Anwender bestimmte Objektmanipulationen durchzuführen. Hierbei muss vor dem Ausführen des Freihandsymbols eine Selektion stattfinden.



Löschen der markierten Objekte

Verschieben der markierten Objekte

Kopieren der markierten Objekte

Spiegeln der markierten Objekte

Beenden/Abbruch der laufenden Funktion



Beispiel:

1. Es werden die Wände, die gelöscht werden sollen, gemeinsam selektiert.

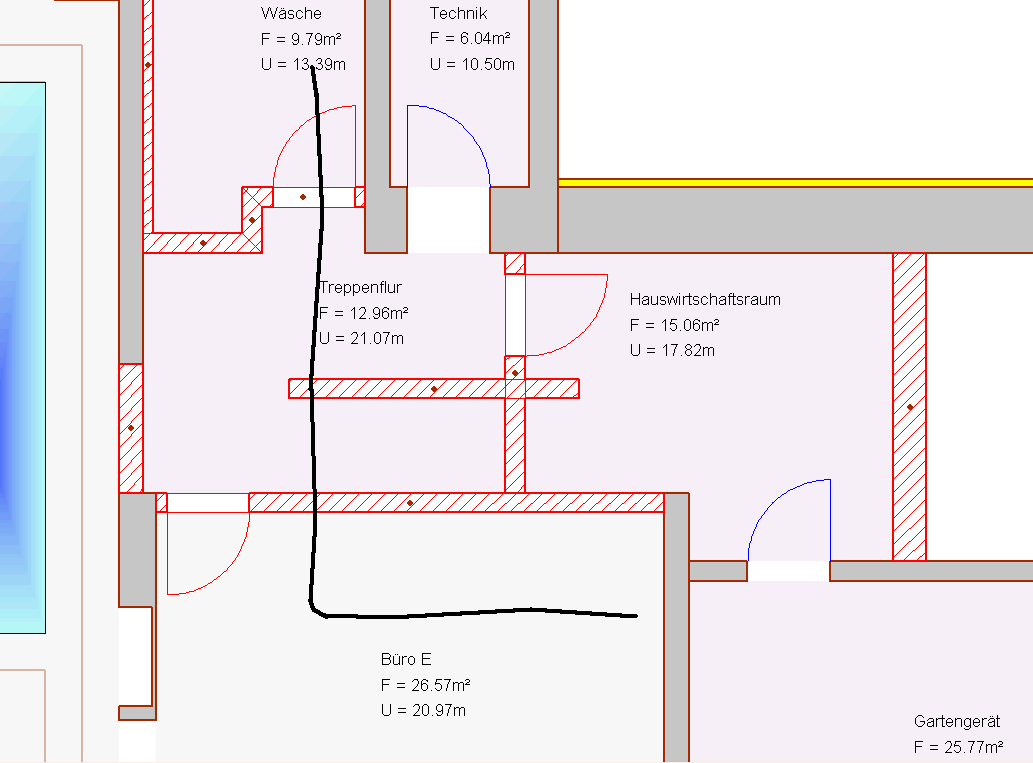

2. Mit dem Cursor wird ein L in die Zeichenfläche geschrieben.

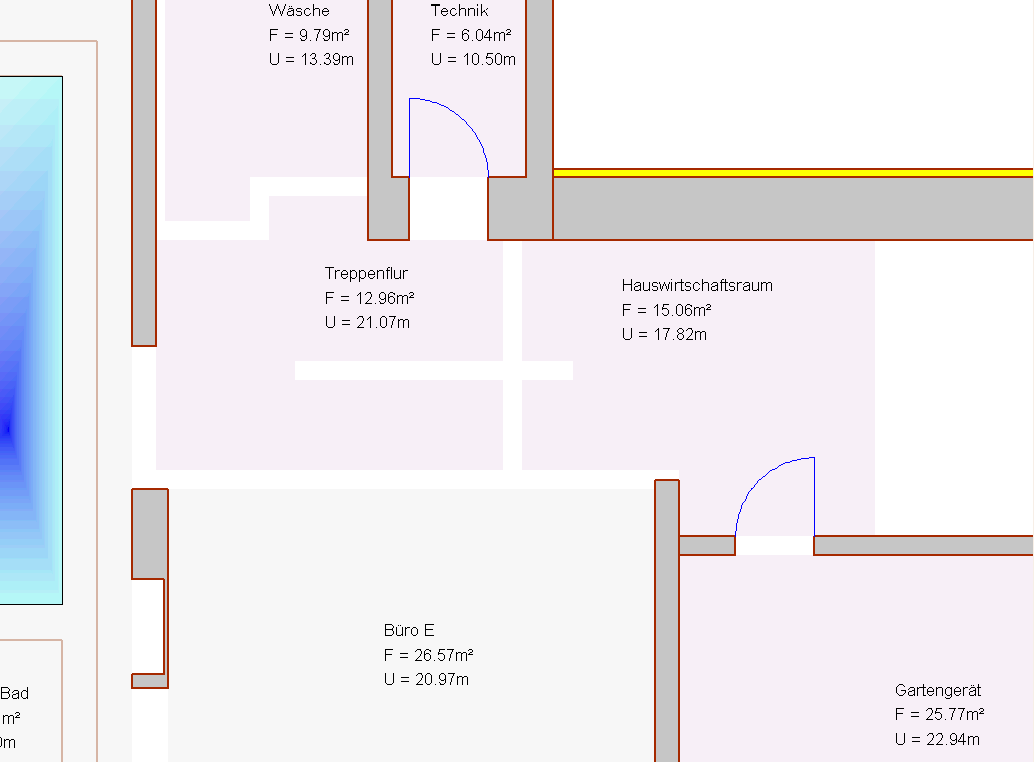

3. Die selektierten Wände werden gelöscht.

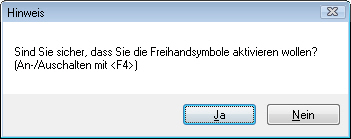

Hinweis: Um ein unbeabsichtigtes Einschalten der Freihandsymbole zu vermeiden, muß einmalig nach einem Programmstart von ViCADo die Aktivierung der Freihandsymbole nach Betätigung der Taste F4 bestätigt werden.
