Einstellungen relatives Koordinatensystem

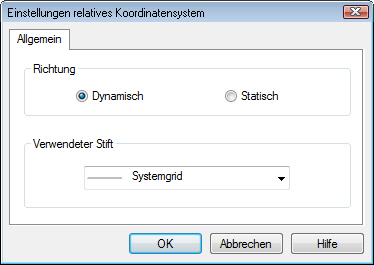

Einstellungen am relativen Koordinatensystem werden über das Dialogfenster Einstellungen relatives Koordinatensystem vorgenommen. Das Dialogfenster öffnet sich über das Kontextmenü der Symbolleiste Konstruktionslinien.





In der dynamischen Konstruktionsrichtung referenziert die positive X-Achse immer auf die Richtung des zuletzt eingegebenen Objektes, während die starre (statische) Konstruktionsrichtung das zuletzt definierte Koordinatensystem, z. B. eine um 30° gedrehte Konstruktionsrichtung, beibehält (siehe hierzu auch Konstruktionslinien). Dies ist insofern von Vorteil, da ein ständiger Wechsel der Konstruktionsrichtung bei Eingaben außerhalb des Systemrasters entfällt, oder die Koordinateneingabe einer kompletten Geometrie ohne ständiges Überprüfen der aktuellen Konstruktionsrichtung möglich ist.
