Kartesische Koordinaten

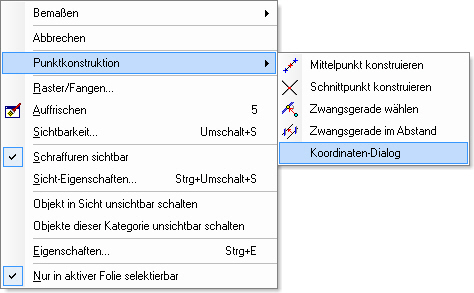

Mit absoluten und relativen dreidimensionalen kartesischen Koordinaten werden präzise Objektpositionen in einer Zeichnung definiert. In das Dialogfenster der Kartesischen Koordinaten gelangt man über die Funktion Punktkonstruktion im Kontextmenü.

Ein kartesisches Koordinatensystem verfügt über drei Achsen: X, Y und Z. Zur Eingabe von Koordinatenwerten ist die Entfernung eines Punktes (in Einheiten) und seine Richtung (+ oder –) entlang der X-, Y- und Z-Achse relativ zum Ursprung des Koordinatensystems oder relativ zum vorherigen Punkt anzugeben.

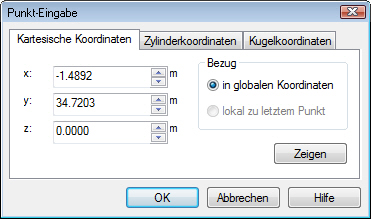

Hier werden die Koordinaten eingegeben. Mit einem Klick auf die Schaltfläche Zeigen wird der Punkt im Plan dargestellt.
