Flyout-Eigenschaftsfenster

In ViCADo können Eigenschaften von Bauteilen sowohl in den einzelnen Eigenschaftsdialogen der einzelnen Bauteile als auch über die das Flyout-Eigenschaftsfenster ändern.

Klicken Sie hierzu auf die Schaltfläche Eigenschaften (Standardanordnung am rechten Bildschirmrand), um das Fenster zu öffnen. Wahlweise können die Fenster durch Klick auf das Pin-Symbol PINSenkrecht.bmp PINWaagerecht.bmp auch in der Oberfläche verankert werden.

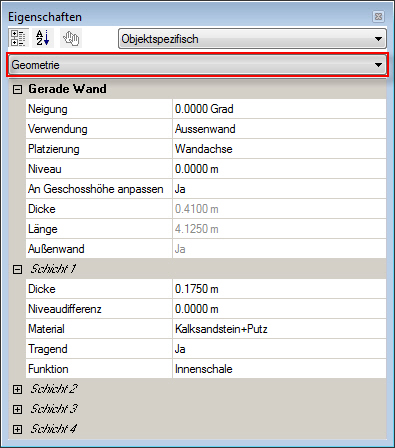

Die tabellarische Listung der einzelnen Eigenschaften erfolgt aufgrund der einzelnen Registerkarten der Eigenschaftsdialoge der Bauteile. Im Flyout-Fenster können die einzelnen Einstellungen für die jeweilige Registerkarte über das Dropdown-Liste gewählt werden.

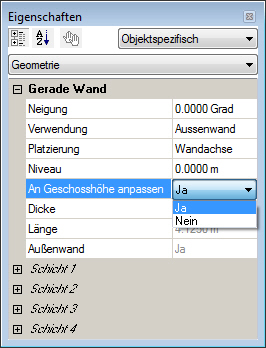

Nicht veränderbare Einträge (z.B. abgeleitete Geometriedaten zur Auswertung) werden gegraut dargestellt. Zum Ändern der Eigenschaften klicken Sie auf die Einträge in der rechten Spalte.



Multiselektion über das Flyout-Eigenschaftsfenster

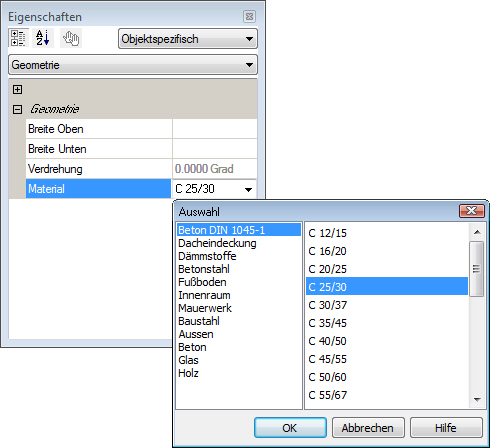

Bei der gleichzeitigen Markierung von mehreren Bauteilen, werden nur gemeinsame Eigenschaften der beiden Bauteil im Flyout-Fenster dargestellt (z.B. Material). Über die Einträge im Eigenschaftsfenster können dann die gemeinsamen Eigenschaften dann gleichzeitig geändert werden.



Tipp: Über die obere Dropdown-Liste kann gewählt werden, ob nur die Objektspezifischen Eigenschaften (z.B. Geometriedaten) oder nur die Sichtspezifischen Eigenschaften (z.B. Stift- und Linienwahl) in der Liste angezeigt werden sollen.
