Auswertungskontrolle

Um die Berechnungen nachvollziehbar zu gestalten, gibt es die Möglichkeit Kontrollobjekte anzeigen zu lassen.

Über die Funktion Auswertungskontrolle öffnet sich die zugehörige Wie-Leiste. In der Wie-Leiste wird die gewünschte Art der Auswertung ausgewählt.

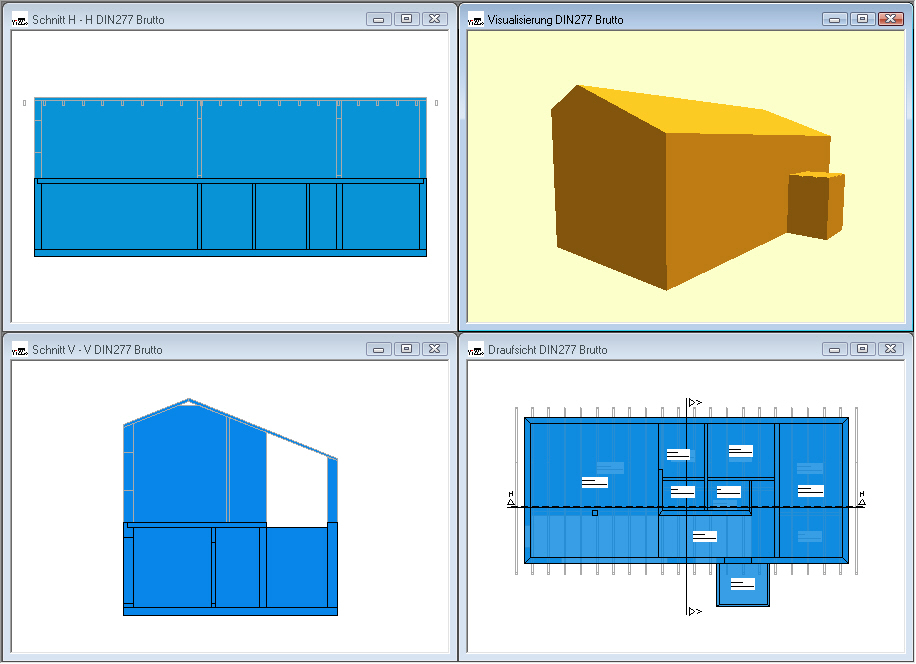

Durch Mausklick auf das Symbol Auswertungskontrolle werden 4 Sichten generiert in denen die Flächen- und Volumenkontrollobjekte angezeigt werden. Die neuen Sichten sind im Flyout-Fenster Sichten in einem neuen Ordner abgelegt.

Es werden jeweils 2 Schnitte durch die Gebäudeachsen, eine Draufsicht und eine Visualisierungssicht erzeugt.

Für jede Art der Auswertung werden separate Sichten in eigenen Ordnern generiert.

In den Draufsichten und Schnitten werden Teilflächen durch Linien abgegrenzt.

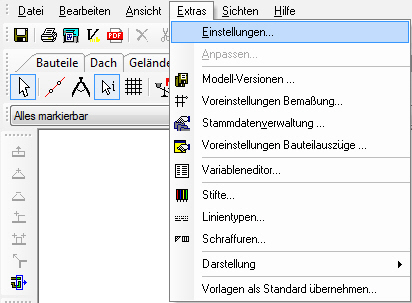

Über Extras – Einstellungen öffnet sich das Dialogfenster Einstellungen wo allgemeine Einstellungen zur Darstellung der Kontrollflächen und Volumina getroffen werden können.

Näheres hierzu siehe Einstellungen Auswertungskontrolle allgemein und Einstellungen Auswertungskontrolle.
