Gevouteter Balken

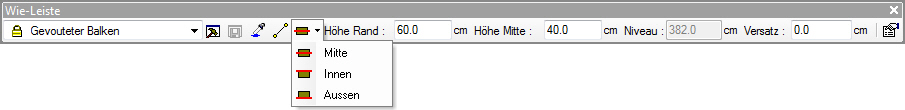

Wie-Leiste

Die Eingabe des gevouteten Balkens erfolgt über zwei Punkte, Anfangs- und Endpunkt. In der Wie-Leiste kann der Führungspunkt (Mitte, innen, Aussen) festgelegt werden.

Alternativ lässt sich der Führungspunkt nach Eingabe des Balken-Anfangspunktes auch über die Taste b ändern.

Die Abmessungen des Balkens werden am einfachsten über den Eigenschaftsdialog festgelegt.



Eigenschaften

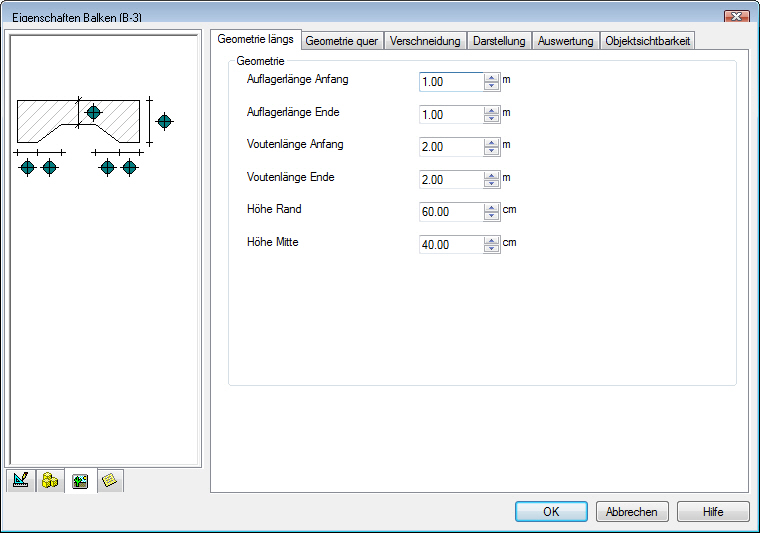

Geometrie längs

Auf dieser Registerkarte wird die Balkengeometrie in Längsrichtung bestimmt.

Durch Mausklick auf einen der grünen Kreissymbole in der linken Skizze, wird das zugehörige Eingabefeld markiert.

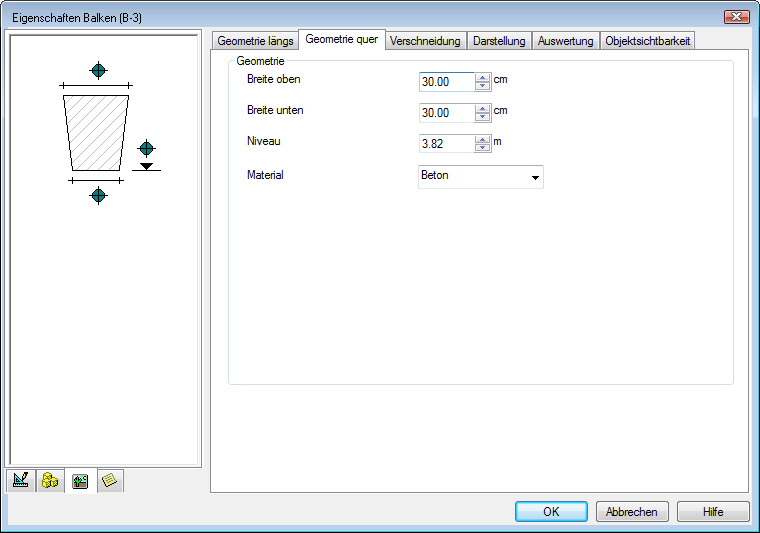

Geometrie quer

Auf dieser Registerkarte wird die Balkengeometrie in Querrichtung bestimmt.

Durch Mausklick auf einen der grünen Kreissymbole in der linken Skizze, wird das zugehörige Eingabefeld markiert.
