Geländer

Wie-Leiste

Um Brüstungsgeländer zu konstruieren, kann in der Was-Leiste Bauteile auf das Symbol Fundament gewählt werden. Die zugehörige Wie-Leiste wird aktiviert.



Eigenschaften

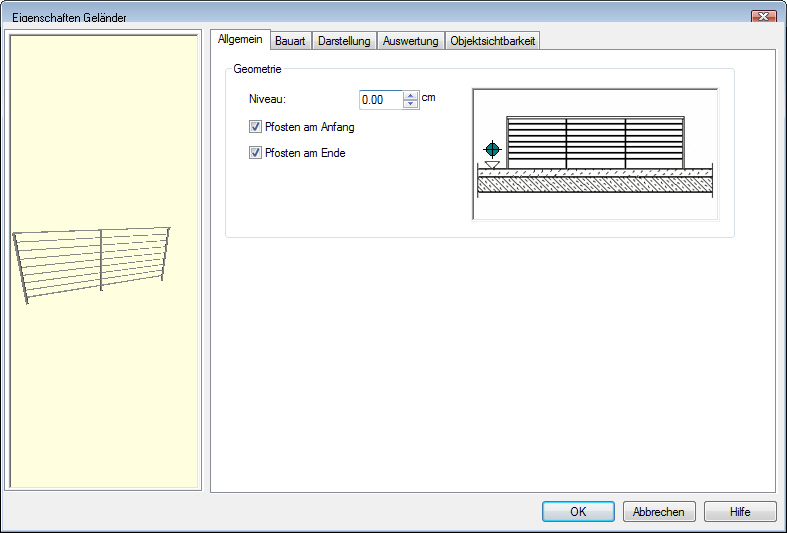

Über die Registerkarte Allgemein kann das Niveau der Geländerkonstruktion definiert werden:

Niveau: Abstand von Oberkante FFB des Geschosses bis zum Fußpunkt der Geländerkonstruktion bezogen auf die aktuelle Arbeitsebene.

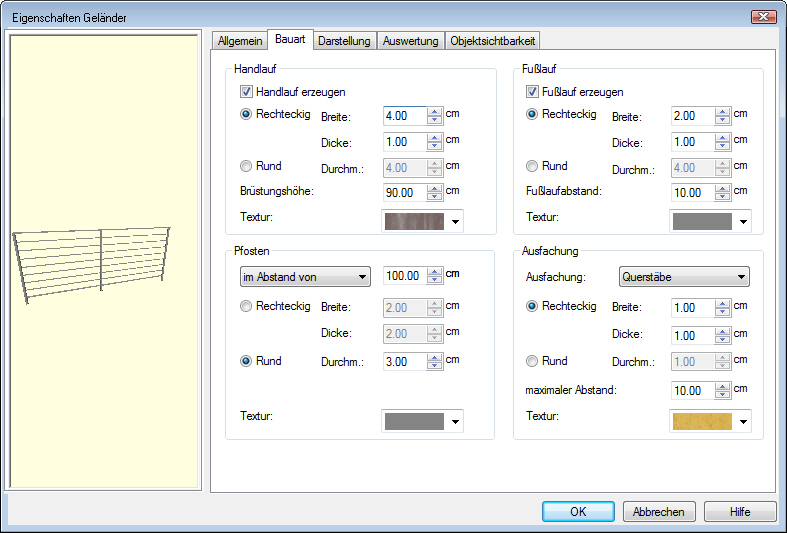

Über die Registerkarte Bauart kann die Geometrie der Geländerkonstruktion definiert werden:

Allgemein

Bauart: Aufgesetzt und seitlich befestigt. Die seitliche Länge der Pfosten kann hier vorgewählt werden.

Geländer links und rechts können ein- und ausgeschaltet werden.

Randabstände zum Geländer können gewählt werden.



Handlauf, Fusslauf, Pfosten

Handlaufabmessungen und Texturen

können hier eingestellt werden. Die Bauteile können ein- und ausgeschaltet werden. Hier kann zwischen rechteckigen und runden Bauteilen gewählt werden.



Pfostenaufteilung

Bei der Pfostenaufteilung kann gewählt werden, ob die Pfosten des Geländers nur am Rand oder in einem bestimmten Abstand erzeugt werden sollten.



Ausfachung

Als Art der Ausfachung können Längsstäbe, Querstäbe und flächige Elemente gewählt werden. Hier kann zwischen rechteckigen und runden Füllstäben gewählt werden.
