In diesem Dialogfenster werden Darstellungsvarianten für Räume neu angelegt, geändert oder gelöscht.
Es gibt Standard-Darstellungen und Benutzerdefinierte Darstellungen. Die Standard-Darstellungen werden mit der Version ausgeliefert, die Benutzerdefinierten Darstellungen sind individuelle vom Anwender angelegte Darstellungsvarianten.
Nach Betätigen der Schaltfläche Erweitert... öffnet sich das Dialogfenster Eigenschaften. Hier werden unter den Registerkarten Raumtext, Textformatierung, Textrahmen, Textumrandung, Textfüllattribute und Füllattribute die Einstellungen für den Raumtext und die Raumfarbe vorgenommen.
Im Feld Text wird der Inhalt der Raumbeschriftung festgelegt, in der Regel werden hier der Raumname und die Konstruktionsfläche ausgegeben. Der genaue Ausgabeumfang kann selbstverständlich individuell festgelegt werden. Hierbei stehen sämtliche Objektvariablen des Raumes (z.B. Flächenformel nach gewünschter Verordnung) zur Verfügung. Soll eine Objektvariable verwendet werden, kann die Schaltfläche Variable einfügen gewählt oder zwei Prozentzeichen „%%“ eingefügt werden. Nachfolgend werden die Variablen zur Auswahl angeboten. In dem Auswahlmenü können desweiteren Einheit und Nachkommastellen für die gewählte Raumeigenschaft ausgewählt werden. Die Textvariable wird mit Doppelklick bestätigt.

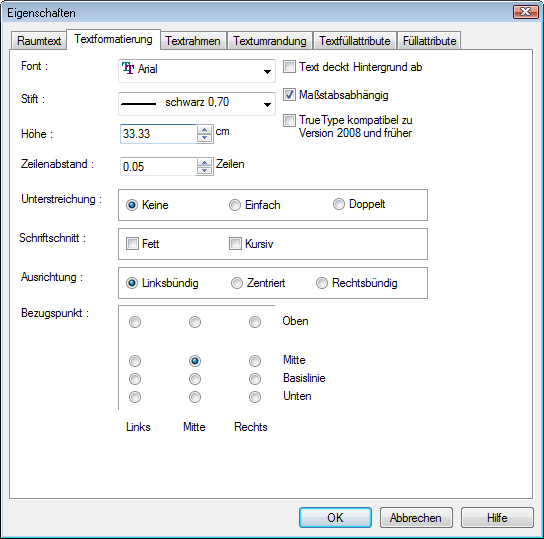

Unter der Registerkarte Textformatierung werden die Formatierungen für den unter der Registerkarte Raumbezeichner gewählten Text festgelegt. Als Text Font stehen neben den ViCADo Vektorfonts auch die vorhandenen Windows True Type Fonts zur Auswahl bereit. Gegebenenfalls ist die Texthöhe anzupassen. Die Option Maßstabsabhängig bezieht sich auf die Texthöhe und sollte aktiviert sein damit bei Änderungen des Sicht-Maßstabes der Text angepasst wird.
Die Registerkarten Textrahmen, Textumrandung und Textfüllattribute beziehen sich ebenfalls auf den unter der Registerkarte Raumbezeichner eingegebenen Text.
