Rampe

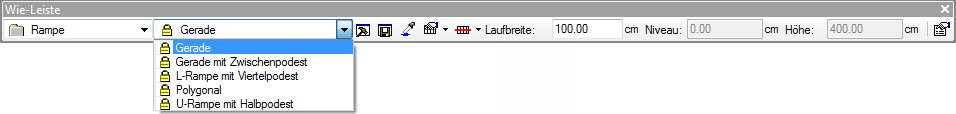

Wie-Leiste

Nach Auswahl der Rampe, stehen die Vorlagen Gerade, Gerade mit Zwischenpodest, L-Rampe mit Viertelpodest, Polygonal, U-Rampe mit Halbpodest zur Verfügung.

Gerade

Nach Wahl dieser Vorlage, hängt die Treppe am Cursor (Voreinstellungen übernehmen) oder kann über zwei Punkte (Treppe optimieren) in der Sicht abgesetzt werden. Über den Befehl Konstruktionsrichtung um 90° drehen (Taste r), lässt sich die Rampe am Cursor um 90° rotieren. Über die Taste b lässt sich der Führungspunkt an der Rampe ändern.

Gerade mit Zwischenpodest

Nach Wahl dieser Vorlage, hängt die Treppe am Cursor (Voreinstellungen übernehmen) oder kann über zwei Punkte (Treppe optimieren) in der Sicht abgesetzt werden. Über den Befehl Konstruktionsrichtung um 90° drehen (Taste r), lässt sich die Rampe am Cursor um 90° rotieren. Über die Taste b lässt sich der Führungspunkt an der Rampe ändern.

L-Rampe mit Viertelpodest

Nach Wahl dieser Vorlage, hängt die Treppe am Cursor und kann in der Sicht abgesetzt werden. Über den Befehl Konstruktionsrichtung um 90° drehen (Taste r), lässt sich die Rampe am Cursor um 90° rotieren. Über die Taste b lässt sich der Führungspunkt an der Rampe ändern. Die Laufrichtung (Linksläufig, Rechtsläufig) wird in der Wie-Leiste eingestellt.

Polygonal

Die Treppe wird über die Eingabe von Polygonpunkten konstruiert. Das Polygon wird hier nicht geschlossen. Der letzte Polygonpunkt wird mit Enter bestätigt. Während der Eingabe können die Funktionen des Koordinatenkreuzes benutzt werden.

U-Rampe mit Halbpodest

Nach Wahl dieser Vorlage, hängt die Treppe am Cursor und kann in der Sicht abgesetzt werden. Über den Befehl Konstruktionsrichtung um 90° drehen (Taste r), lässt sich die Rampe am Cursor um 90° rotieren. Über die Taste b lässt sich der Führungspunkt an der Rampe ändern. Die Laufrichtung (Linksläufig, Rechtsläufig) wird in der Wie-Leiste eingestellt.

Eigenschaften

Über das Eigenschaften-Symbol in der Wie-Leiste öffnet sich der Eigenschaftendialog des ausgewählten Treppentyps. Je nach Treppentyp sind unterschiedliche Eingaben möglich. Gegraute Eingabefelder sind fest, sie werden von ViCADo berechnet.
