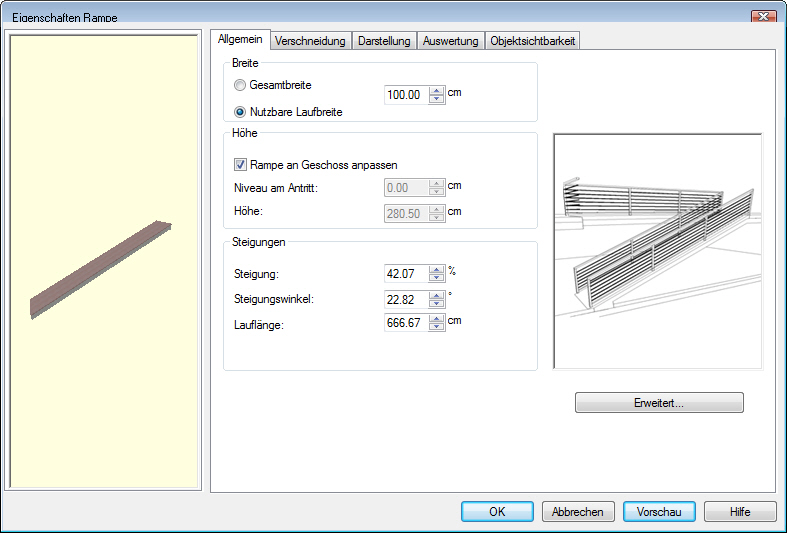

Rampe Allgemein



Plattengeometrie

Über die Buttons hinter den Eingabefeldern kann das entsprechende Maß bei einer Änderung anderer Parameter fixiert werden.



Laufbreite: Maßbezug wählbar zwischen nutzbare Laufbreite der Rampe zwischen der Geländerkonstruktion oder der Gesamtbreite der Rampe

Rampe an Geschoss anpassen: Die Rampenhöhe und das Niveau der Rampe errechnen sich aus den Geschosseigenschaften. Bei Änderung der Geschosseigenschaften passt sich die Rampe automatisch an. Die Höhe bezieht sich auf Oberkante FFB des aktiven Geschosses bis Oberkante FFB des darüber liegenden Geschosses. Ist das darüber liegende Geschoss noch nicht erstellt, wird des Fußbodenaufbau des aktiven Geschosses fiktiv angenommen.

Niveau am Antritt: Höhenniveau am Antritt, das Niveau bezieht sich auf die definierte Oberkante FFB des Geschosses bzw. des Folienniveaus beim Arbeiten mit Folien.

Höhe: Höhe der Treppe von Oberkante FFB beim Antritt der Treppe bis Oberkante FFB des Austritts.



Höhe: Gesamthöhe der Rampe

Steigung: Steigungsmaß in %

Steigungswinkel: Steigungsmaß in Grad

Lauflänge: Maßangabe der Lauflänge



Über die Schaltfläche Erweitert.. öffnet sich das Dialogfenster Erweiterte Rampeneigenschaften.
