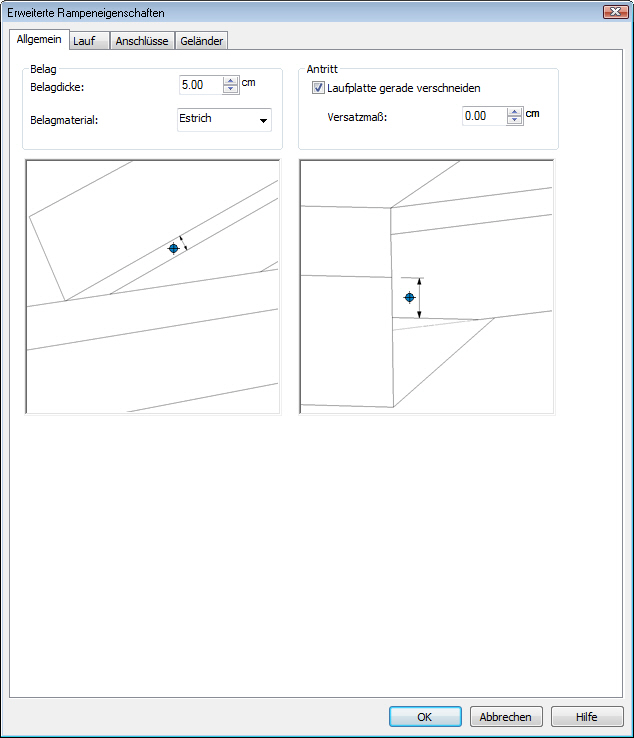

Belagdicke: Belagdicke im Laufbereich
Belagmaterial: Material des Belages
Laufplatte gerade verschneiden: Bezogen auf Höhe Oberkante RFB wird die Rampe bezüglich des eingegebenen Versatzmaßes gerade verschnitten.

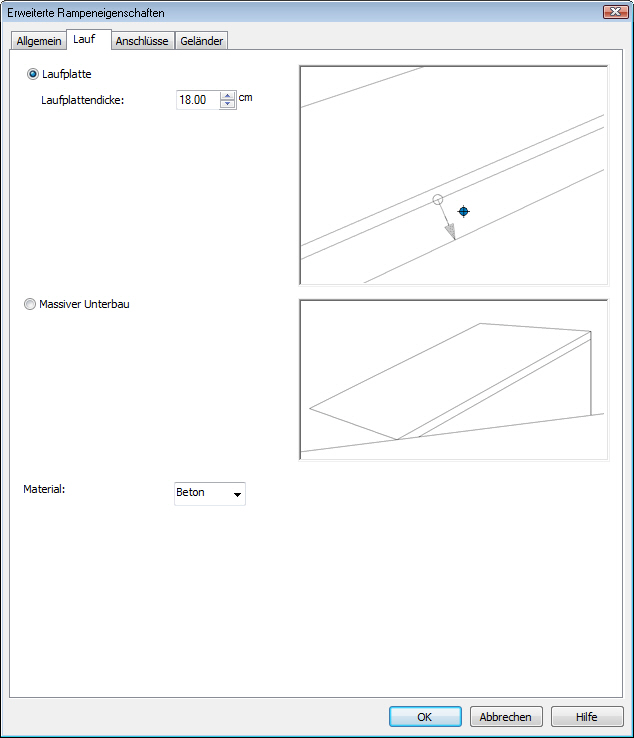

Plattendicke: Laufplattendicke der Rampe
Material: Material der Laufplatte

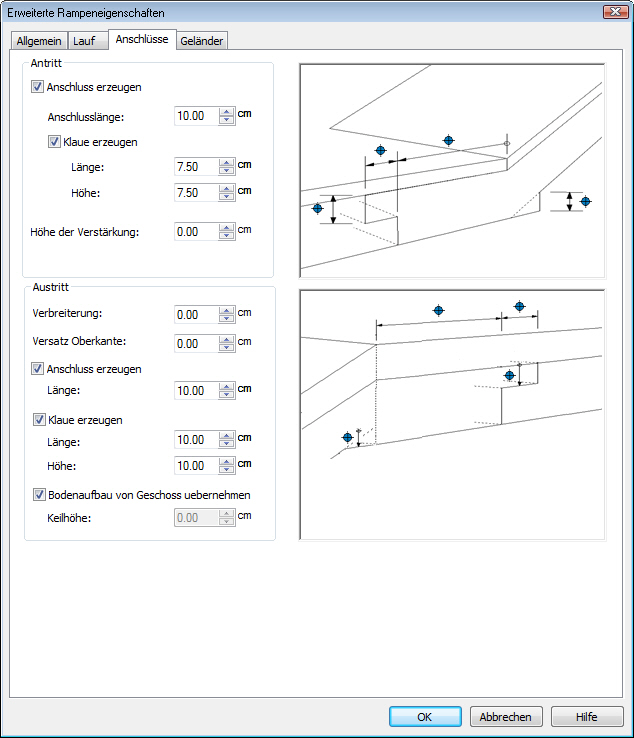

Antritt
Anschluss erzeugen: Erzeugt einen Anschluß an die Decke am Antritt.
Anschlusslänge: Definiert die Anschlußlänge.
Klaue erzeugen: Erzeugt eine Auflagerklaue am Antritt.
Länge und Höhe: Definieren die Klauenabmessungen.
Höhe der Verstärkung: Definiert die Höhe der Verstärkung.
Austritt
Verbreiterung: Verbreiterung am Austritt
Versatz Oberkante: Definiert eine Versatz der OK der Verbreitung bezüglich der OK Rohdecke
Klaue erzeugen: Erzeugt eine Auflagerklaue am Austritt.
Länge und Höhe: Definieren die Klauenabmessungen.
Höhe der Verstärkung: An der Rampenuntersicht wird ein Keil ausgebildet, um den Übergang zwischen Rampe und UK Decke zu schließen. Die Höhe dieses Keils kann zusätzlich manuell gewählt werden.

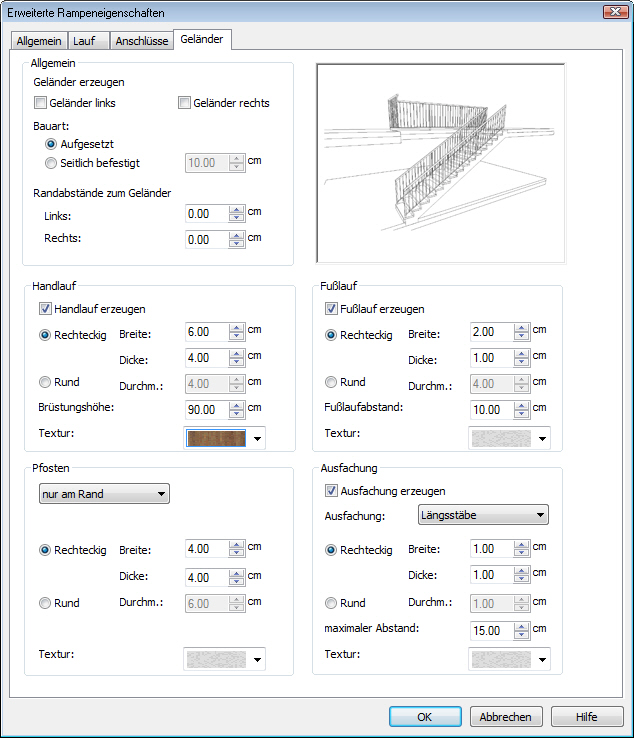

Bauart: Aufgesetzt und seitlich befestigt. Die seitliche Länge der Pfosten kann hier vorgewählt werden.
Geländer links und rechts können ein- und ausgeschaltet werden
Randabstände zum Geländer können gewählt werden.
Handlaufabmessungen und Texturen können hier eingestellt werden. Die Bauteile können ein- und ausgeschaltet werden. Hier kann zwischen rechteckigen und runden Bauteilen gewählt werden.
Bei der Pfostenaufteilung kann gewählt werden, ob die Pfosten des Geländers nur am Rand, in einem bestimmten Abstand, auf jeder n-te Stufe oder nur auf bestimmten Stufen (z.B. 1, 3, 5-8) erzeugt werden sollten.
Als Art der Ausfachung können Längsstäbe, Querstäbe und flächige Elemente gewählt werden. Hier kann zwischen rechteckigen und runden Füllstäben gewählt werden.
Definiert die Randabstände von Handlaufaußenkante aus.
