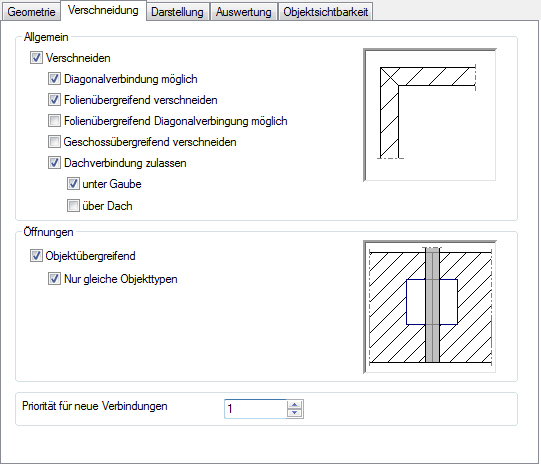

Registerkarte Verschneidung

Allgemein

Hier ist einzustellen, wie das Bauteil mit anderen Bauteilen verbunden werden soll.

Verschneiden, Diagonalverbindung möglich: Das Bauteil wird nur innerhalb der Folie verschnitten.

Folienübergreifend verschneiden, Folienübergreifend Diagonalverbindung möglich: Das Bauteil wird folienübergreifend innerhalb des Geschosses verschnitten.

Geschossübergreifend: Das Bauteil wird über das Geschoss hinaus verschnitten.

Dachverbindung zulassen: Bauteil wird der unteren Dachgeometrie angepasst.



Öffnungen

Objektübergreifend: Öffnungen die einem anderen Bauteil zugeordnet sind, schneiden auch dieses aus.

Nur gleiche Objekte: Es werden bauteilübergreifende Öffnungen nur in Bauteile gleichen Typs geschnitten.



Priorität für neue Verbindungen:

Vergabe der Verschneidepriorität vor dem Setzen eines Bauteils.
