Durchmessermaß

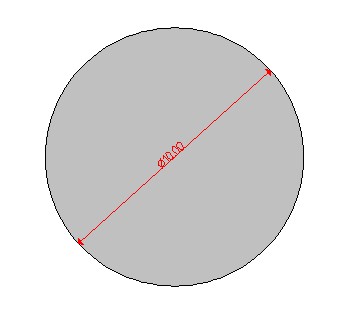

Wählen Sie die Funktion Durchmessermaß, um den Durchmesser von Kreisen sowie kreisförmigen Bauteilen zu vermaßen.



Zuerst klicken Sie mit der linken Maustaste den zu vermaßenden Bogen an. Im nächsten Schritt setzen Sie die Maßbegrenzungslinie ab. Als letztes wird der Maßbegrenzungstext angezeigt, er kann entlang der Maßbegrenzungslinie abgesetzt werden.



Um einen gleichmäßigen Abstand zwischen einzelnen Durchmesservermaßungen zu erhalten, kann eine automatische Rastereinstellung durch Aktivieren des Symbols

Maßraster

eingeschaltet werden. Der gewünschte Abstand in Grad wird in den zugehörigen Maßrastereinstellungen (Kontextmenü der Funktion Maßraster) definiert.
