Einzelne Maßintervalle ändern

In ViCADo besteht die Möglichkeit die Maßzahlen und Zusatztexte für einzelne Maßintervalle unanbhängig von den Einstellungen für die gesamte Maßkette zu ändern.



Markieren Sie hierzu die Maßkette, und fahren Sie mit der Maus über den Hook auf der Maßkettenlinie des zu ändernden Maßintervalls. Der Cursor ändert seine Darstellung in einen Doppelpfeil (Verschieben der Maßkettenlage).

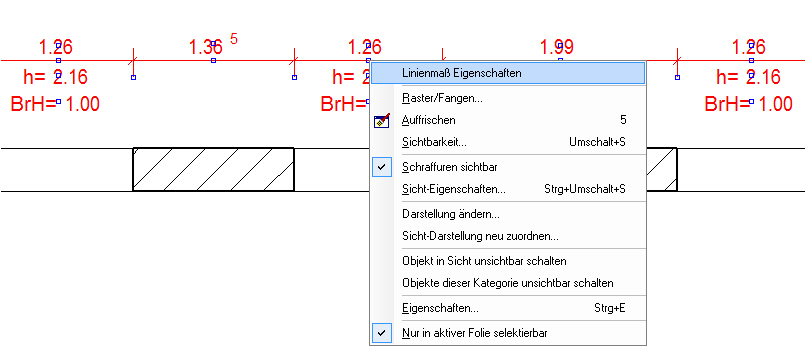

Klicken Sie mit der rechten Maustaste, um das Kontextmenü aufzurufen und wählen die Option Linienmaß Eigenschaften.

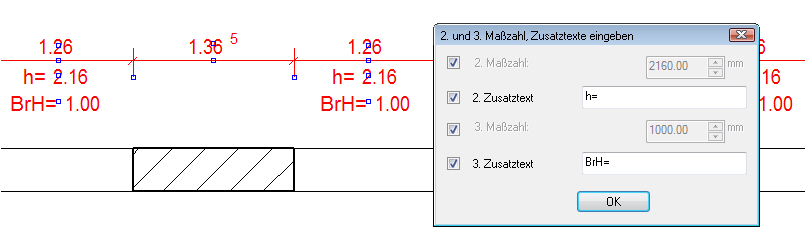

Im sich nun öffnenden Dialog können Sie die gewünschten Änderungen hinsichtlich Anzeige der 2. und 3. Maßzahl sowie zur Anzeige bzw. Änderung des Zusatztextes vornehmen.



siehe auch Maßketten modifizieren
