Bewehrung suchen

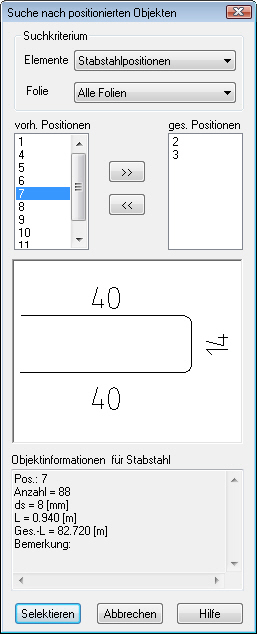

Mit einem Klick auf wird folgendes Fenster geöffnet:



Hier können alle Bewehrungspositionen des Modells ausgewählt werden. Hierzu sind im linken Fenster die betreffenden Positionen markieren und die Schaltfläche  >>  zu wählen. Die Positionen erscheinen draufhin im rechten Fenster. Mit einem Klick auf Selektieren werden die ausgewählten Positionen (rechts Fenster) im Modell markiert. Über die Suchkriterien kann die Anzahl der im Dialog gelisteten Positionen begrenzt werden.



Suchkriterium

Elemente

Stabstahlpositionen: Alle Stabstahlpositionen werden gesucht.

Mattenpositionen: Alle Mattenpositionen werden gesucht.

Nicht markierte Stabstahlpositionen: Alle Stabstahlpositionen ohne Bewehrungsmarkierung und ohne Bewehrungsauszug werden gesucht.

Stabstahlpositionen ohne Auszug: Alle Stabstahlpositionen ohne Bewehrungsauszug werden gesucht.

Stabstahlpositionen ohne Markierung: Alle Stabstahlpositionen ohne Bewehrungsmarkierung werden gesucht



Folie

Auswahl aller Folien oder Begrenzung der Suche auf nur eine Folie
