Ist die Bewehrung eingegeben, wird die Bewehrungsmarkierung und -beschriftung erfolgen.
Hierzu gibt es drei Varianten:
|
Bewehrungsmarkierung Einzeln, für jede Verlegung erfolgt eine Markierung und Beschriftung. Die Anzahl ermittelt sich aus der in der angewählten Verlegung vorhandenen Eisen. |
|
Bewehrungsmarkierung Aufsammeln, für eine Bewehrungsmarkierung und -beschriftung können alle Eisen einer Biegeform aufgesammelt werden. ViCADo summiert die Anzahl automatisch auf. Werden Eisen doppelt angewählt erfolgt eine Meldung, sie werden nicht zusätzlich berücksichtigt. |
|
Bewehrungsmarkierung Gleiche Position, alle Eisen mit gleicher Position in der markierten Verlegung werden in einer Bewehrungsmarkierung und -beschriftung zusammengefasst (z. B. Stützenbügelbewehrung, unterschiedliche Bereiche (5Ø8/5,10Ø8/14,3Ø8/5), Verlegung im Querschnitt markiert, es erfolgt die Beschriftung mit 18Ø8) . |

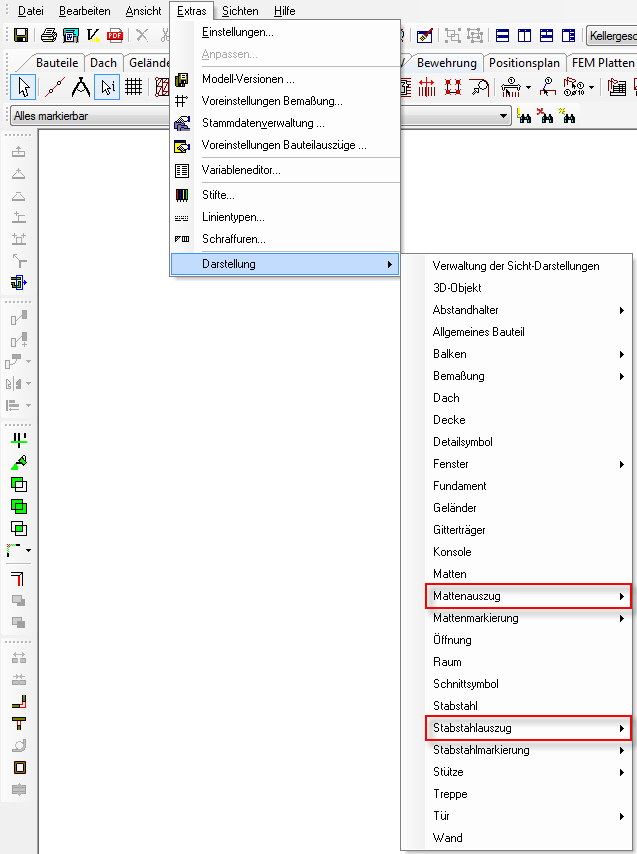

Die Darstellungseinstellungen für die Sichten werden über das Menü Extras >Darstellung > Bewehrungsmarkierung festgelegt.
Die vorhandene Verlegung wird angefahren (sie wird markiert, existiert bereits die Beschriftung zu dieser Position in der aktuellen Sicht, so kann die Position nicht angewählt werden). Als nächstes wird die Darstellung der Bewehrungsmarkierung in der Wie-Leiste abgefragt, nach dem Plazieren erfolgt die Darstellung und Plazierung der Bewehrungsbeschriftung.
Über die Schaltfläche Eigenschaften in der Wie-Leiste der Bewehrungsbeschriftung wird das Dialogfenster Bewehrungsbeschriftung und -markierung geöffnet. Hier lassen sich unter den Reitern Pos.-Nr., Pos.-Text, Markierung Verlegung und Darstellung Verlegung Einstellungen zur Darstellung der Bewehrungsbeschriftung vornehmen.
Änderungen lassen sich auch noch nachträglich durch Markieren der betreffenden Bewehrungsmarkierungen und danach Auswahl der Funktion Eigenschaften im Kontextmenü oder im Flyout-Fenster vornehmen.

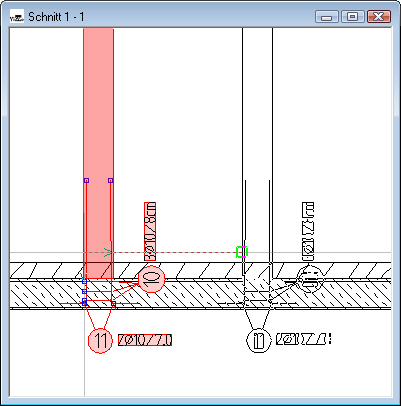

Hinweis: Hinsichtlich der Voreinstellungen in der Wie-Leiste zur Erzeugung von Beschriftungen unterscheidet ViCADo hier für eine leichtere Eingabe zwischen Haupt- und Nebenansichten der verlegten Biegeformen. Hierdurch bleiben die Einstellung in der Wie-Leiste erhalten, auch wenn während der Erstellung von Bewehrungsmarkierung zwischen Positionen gewechselt wird, die entweder parallel oder senkrecht zur Eingabeebene liegen (siehe untenstehendes Beispiel).
Definitionsbeschreibung am Beispiel eines Bügels:

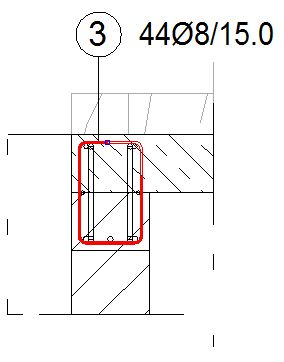

Hauptansicht: Draufsicht auf die Eingabeebene mit Bewehrungsmarkierung durch Bezugslinie

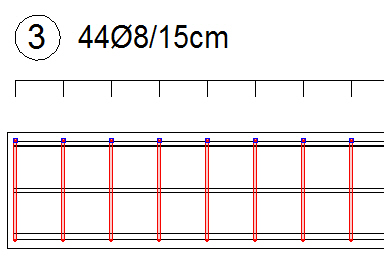

Nebenansicht: Draufsicht auf die Verlegestrecke mit Bewehrungsmarkierung als Kamm

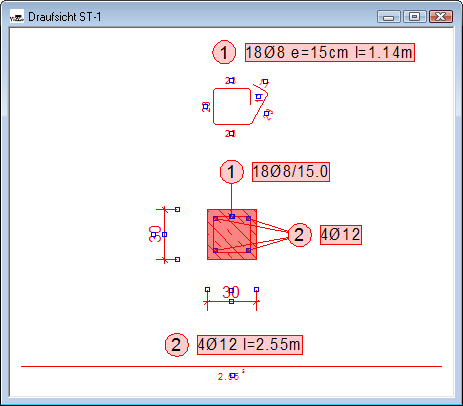

Bewehrung kann in ViCADo incl. Bewehrungsmarkierungen und/oder ihrer Auszügen kopiert werden. Wird eine Markierung oder ein Auszug einer Biegeform gemeinsam mit der zugehörigen Verlegung markiert, werden die Markierungen und Auszüge bei Anwendung der Funktion Kopie verschieben ebenfalls auf die Kopie übertragen.

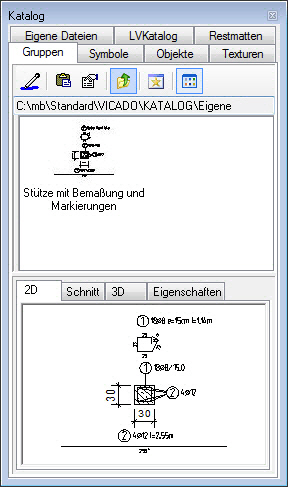

Ebenso können mit dieser Funktionalität Bauteile incl. Bewehrung, Markierungen und Auszügen gemeinsam im Bauteil-Katalog gespeichert werden.

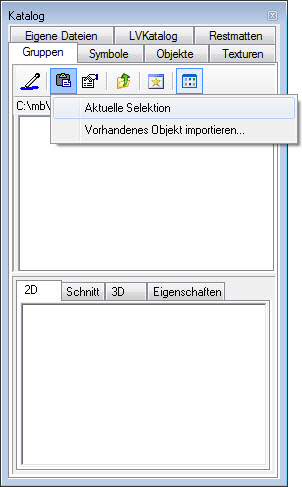

Hierzu können Bauteile gemeinsam selektiert und anschießend im ViCADo-Katalog als Gruppierung gemeinsam gespeichert werden.
Nachfolgend können solche Gruppierungen aus dem Katalog per Drag and Drop zum erneuten Einfügen in die jeweilige Sicht gezogen werden.
