5 Bewehrungsauszüge

Bewehrungsauszüge können in der Zeichnung oder in der Plansicht (siehe Abschnitt 6 – Bewehrung verwalten) platziert werden.

Um einen Bewehrungsauszug einer Verlegung in der Zeichnung zu platzieren stehen Ihnen in ViCADo drei verschiedene Möglichkeiten zur Verfügung:



5.1 Bewehrungsauszug einer Verlegung

Mit der Funktion Bewehrungsauszug einzeln setzen Sie den Bewehrungsauszug einer Verlegung in der Zeichnung ab. Selektieren Sie die Verlegung mit der linken Maustaste. Der Biegeformauszug hängt am Cursor. In der Wie-Leiste können Sie Einstellungen zur Darstellungsart des Auszugs vornehmen:

Setzen Sie den Biegeformauszug an beliebiger Stelle in der Zeichnung ab.



Die Wie-Leiste wechselt und der Auszugstext hängt am Cursor.

Nehmen Sie in der Wie-Leiste Einstellungen zum Auszugstext vor und platzieren den Text in der Zeichnung.

Die Funktion Bewehrungsauszug einzeln bleibt aktiv, Sie können eine weitere Verlegung anwählen und den Bewehrungsauszug platzieren oder die Funktion mit der Esc-Taste beenden.



Hinweis: In jeder Sicht kann der Bewehrungsauszug einer Verlegung nur einmal platziert werden. Falls eine Verlegung nicht selektierbar ist, haben Sie zu dieser Verlegung bereits einen Bewehrungsauszug erstellt.



5.2 Bewehrungsauszug aufgesammelter Verlegungen

Über die Funktion Bewehrungsauszug aufsammeln können Sie Auszüge gleicher Positionen zusammenfassen. Setzen Sie den Bewehrungsauszug  einer Verlegung wie unter Bewehrungsauszug einzeln beschrieben in der Zeichnung ab. Dann selektieren Sie mit der linken Maustaste eine weitere Verlegung gleicher Position, die mit in den Auszug aufgenommen werden soll. Die Auszugsbeschriftung wird angepasst, die zusätzlichen Eisen werden hinzuaddiert. Fügen Sie so Verlegungen gleicher Position nach Wahl zu einem Auszug zusammen. Beendet wird die Eingabe über die Esc-Taste.



5.3 Bewehrungsauszug aller Verlegungen der gleichen Position

Benutzen Sie die Funktion Bewehrungsauszug gleiche Positionen, um alle in der aktuellen Sicht sichtbar geschalteten gleichen Positionen durch Selektion einer Verlegung zu einem Bewehrungsauszug zusammenzufassen.

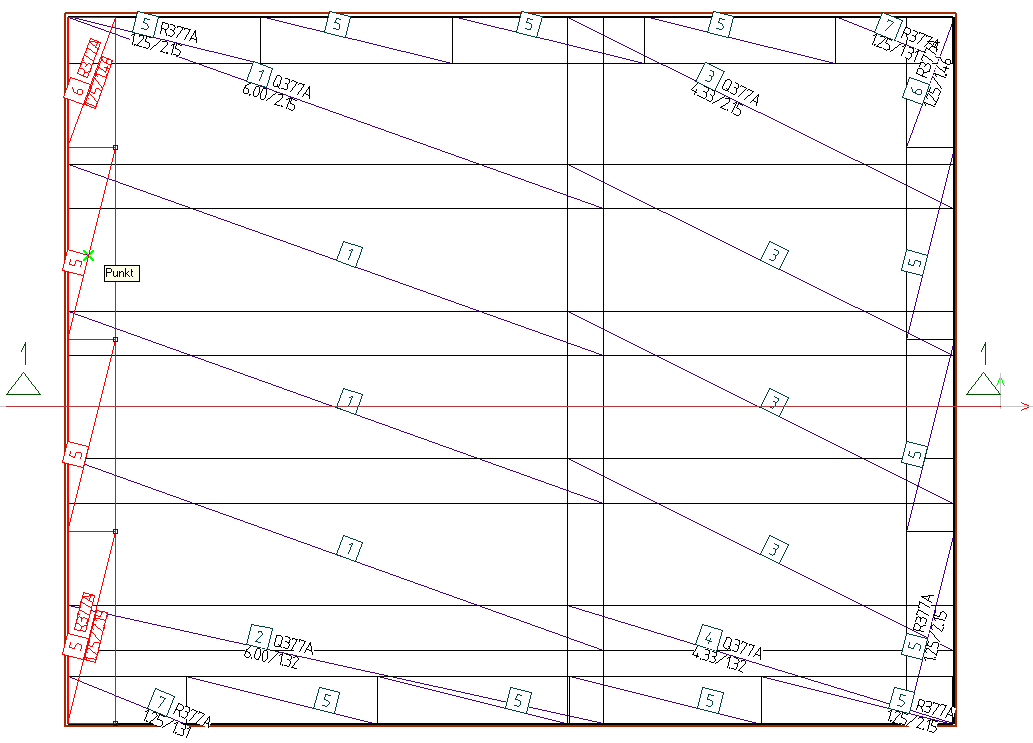

Wählen Sie in der Was-Leiste der Bewehrung das Symbol Bewehrungsauszug gleiche Positionen. Selektieren Sie zum Beispiel in der Draufsicht untere Bewehrung Bodenplatte eine Verlegung der Position 5.

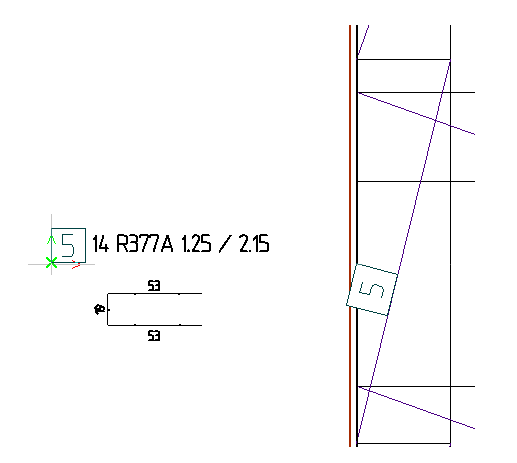

Der Biegeformauszug und der Auszugstext hängen nacheinander am Cursor. Platzieren Sie diese in der Zeichnung. Im Auszugstext sind alle in der Draufsicht untere Bewehrung Bodenplatte verlegten Mattenbügel der Position 5 zusammengefasst.

Achtung! Nur die sichtbar geschalteten Biegeformen werden über die Funktion Bewehrungsauszug gleiche Positionen erfasst.
