3D-Biegeform in Visualisierungssicht verlegen

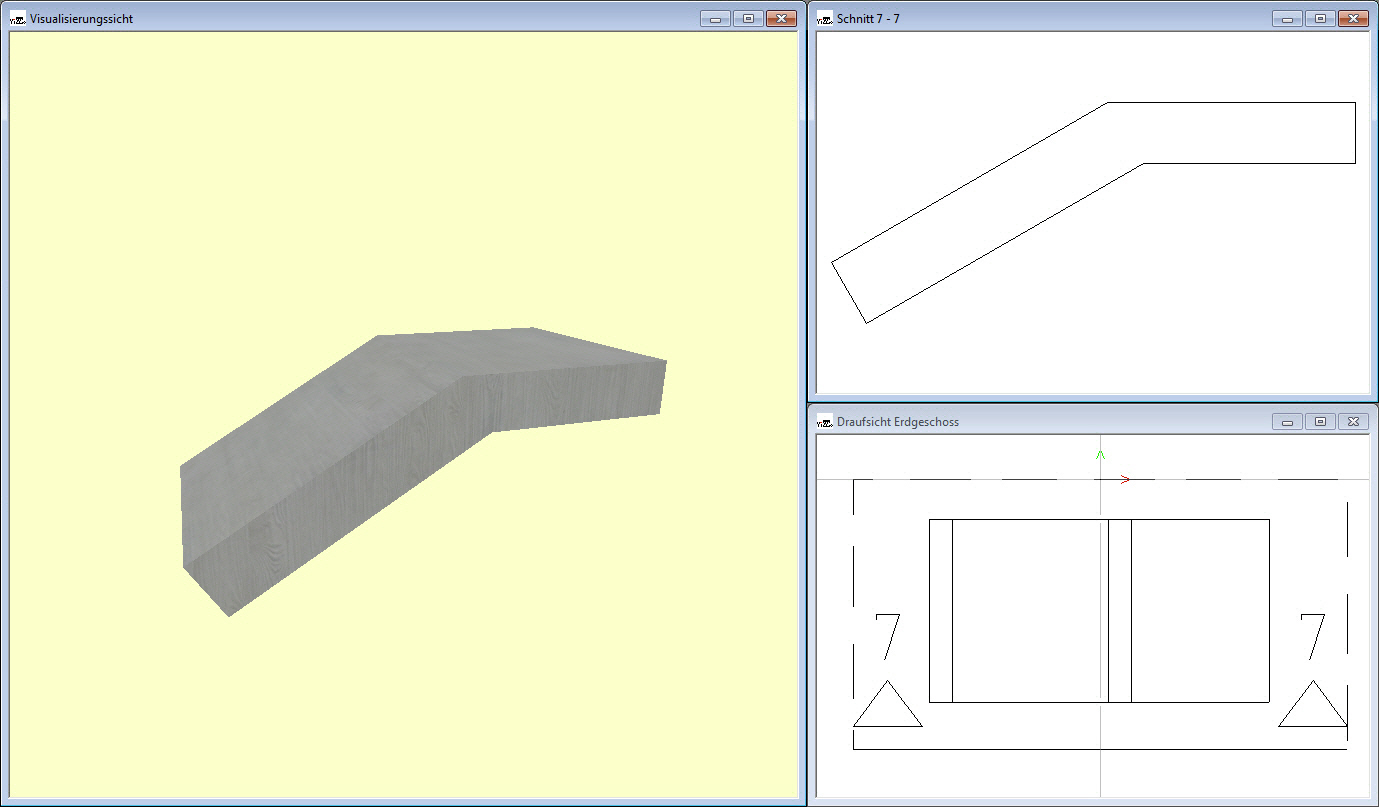

Erzeugen Sie das Bauteil in dem der Bügel erzeugt werden soll und platzieren Sie eine Visualisierungssicht, einen Schnitt und eine Draufsicht des Bauteils nebeneinander.

Wählen Sie anschließend unter 3D-Biegeform eingeben und verlegen die Stabstahleingabe über das Polygon aus.



Fahren Sie in der Visualisierung den linken unteren Eckpunkt an und bestätigen Sie diesen über die linke Maustaste.



Beim Anfahren der Bewehrungspunkte müssen Sie darauf achten, dass das Bauteil immer von der Mitte heraus angefahren wird. Die Draufsicht und der Schnitt dienen zur Kontrolle, ob die Bewehrung auch im Bauteil und nicht außerhalb des Bauteils erzeugt wird. Fahren Sie nun die nächsten Bewehrungspunkte an und bestätigen Sie diese immer mit der linken Maustaste.

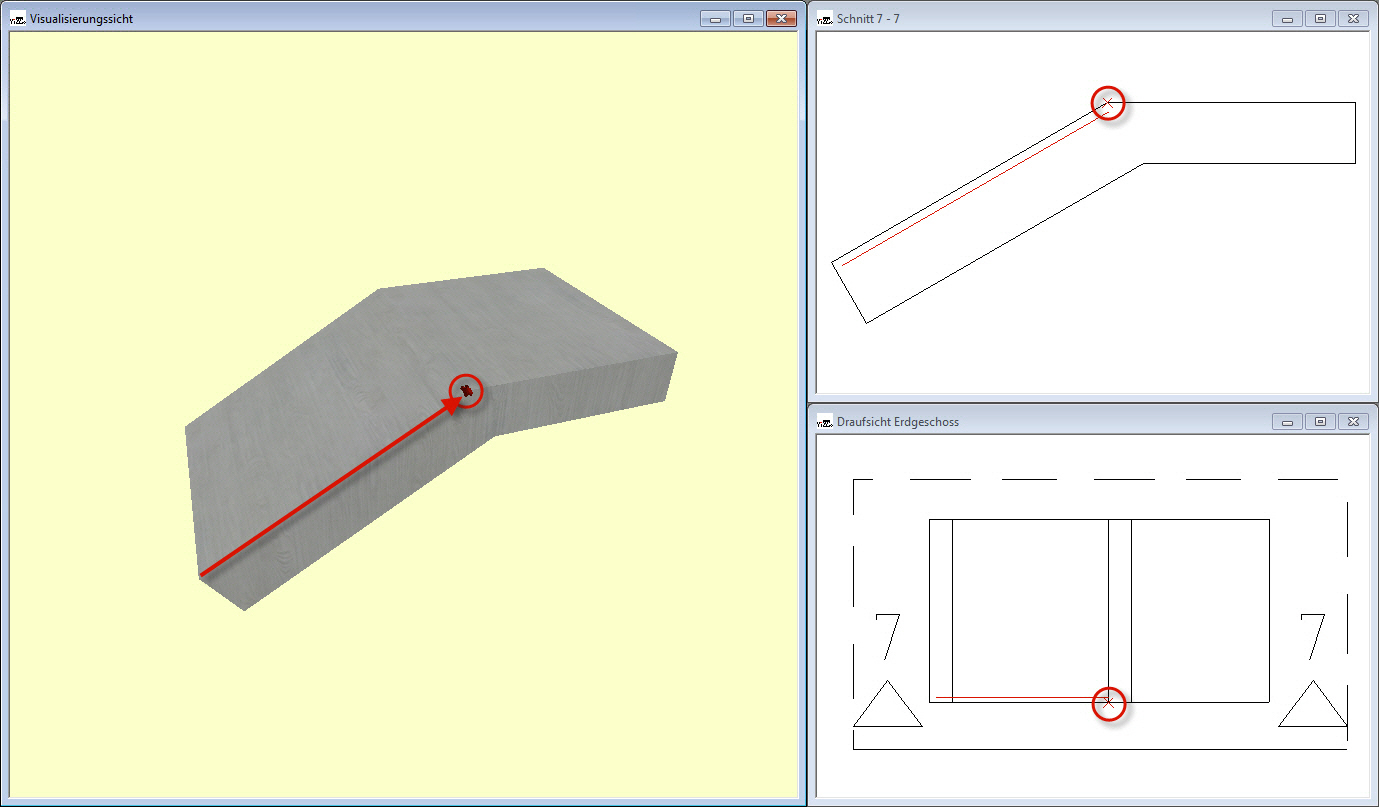

Punkt 2 in der Visualisierungssicht definieren:



Punkt 3 in der Visualisierungssicht definieren:



Punkt 4 in der Visualisierungssicht definieren:

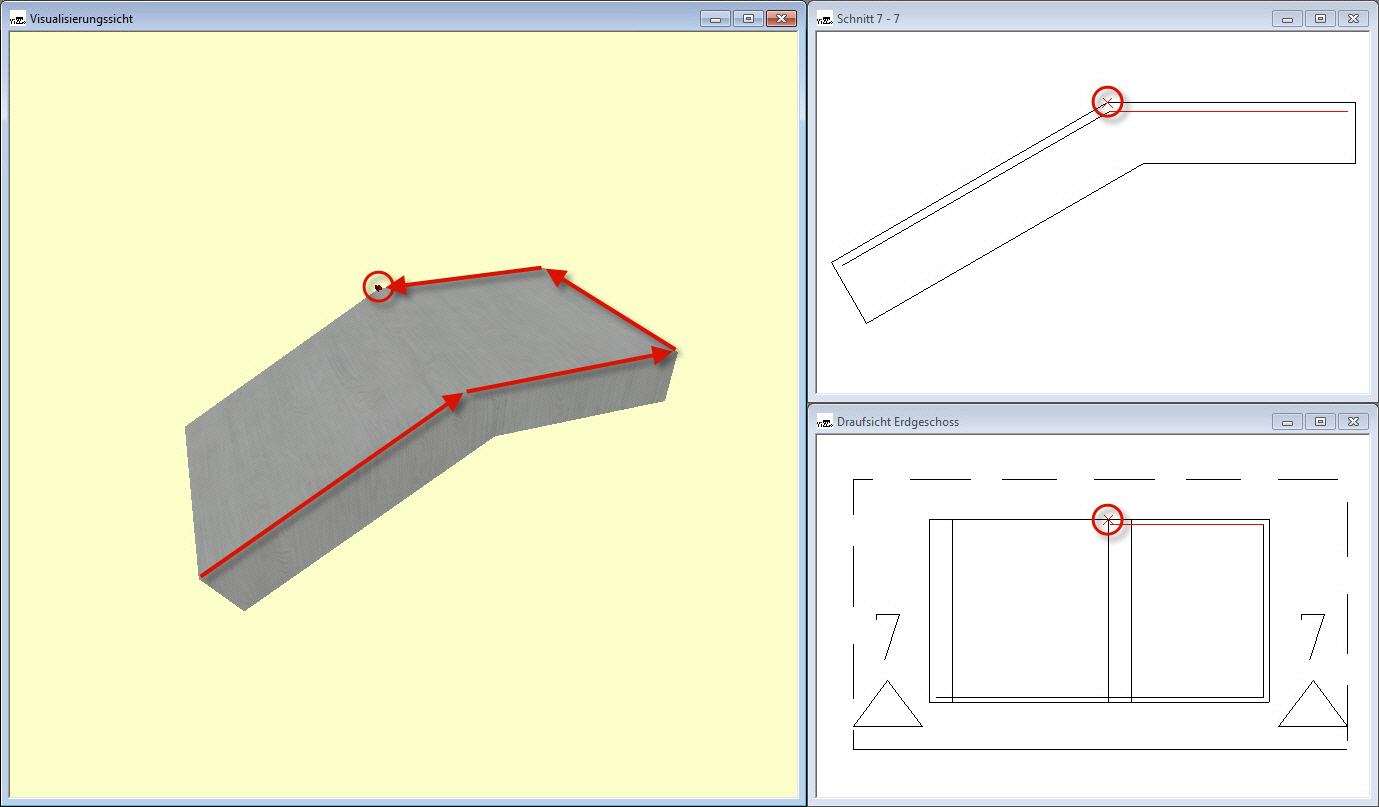

Punkt 5 in der Visualisierungssicht definieren:

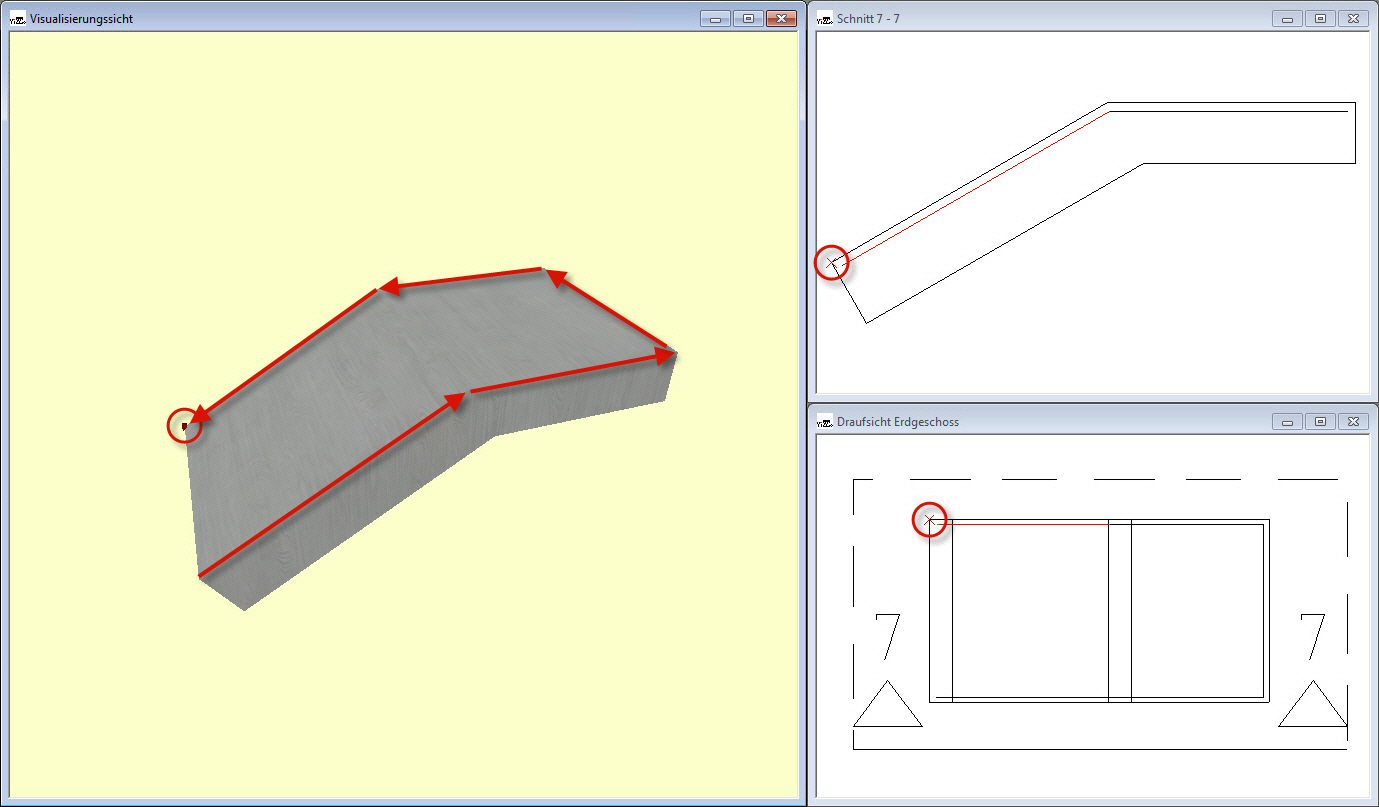

Punkt 6 in der Visualisierungssicht definieren:

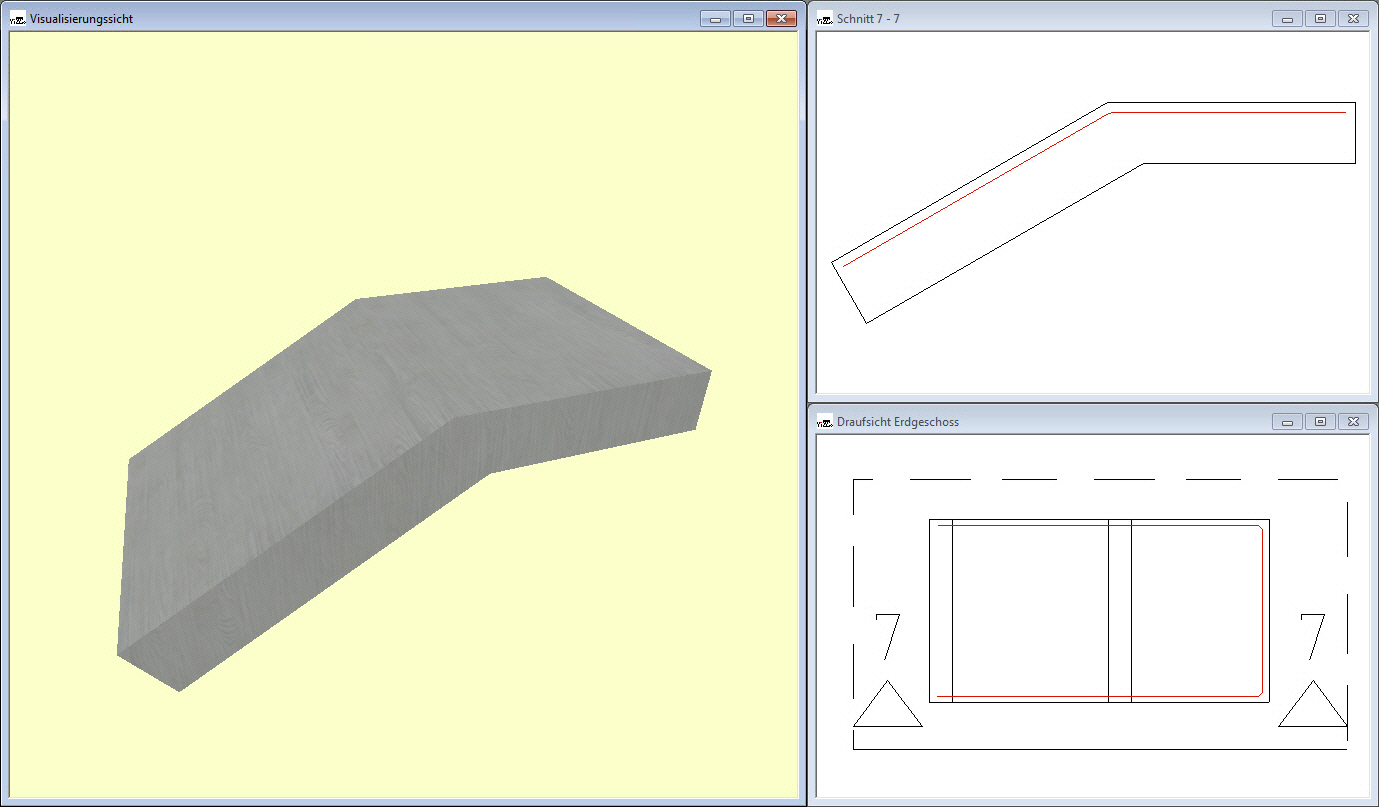

Beenden Sie die Eingabe über die Entertaste.

Nun befinden Sie sich im Verlegemodus. Diese Biegeform soll einzelne Biegeform erzeugt werden, weshalb Sie in der Verlegeauswahl die Option Biegeform auswählen.

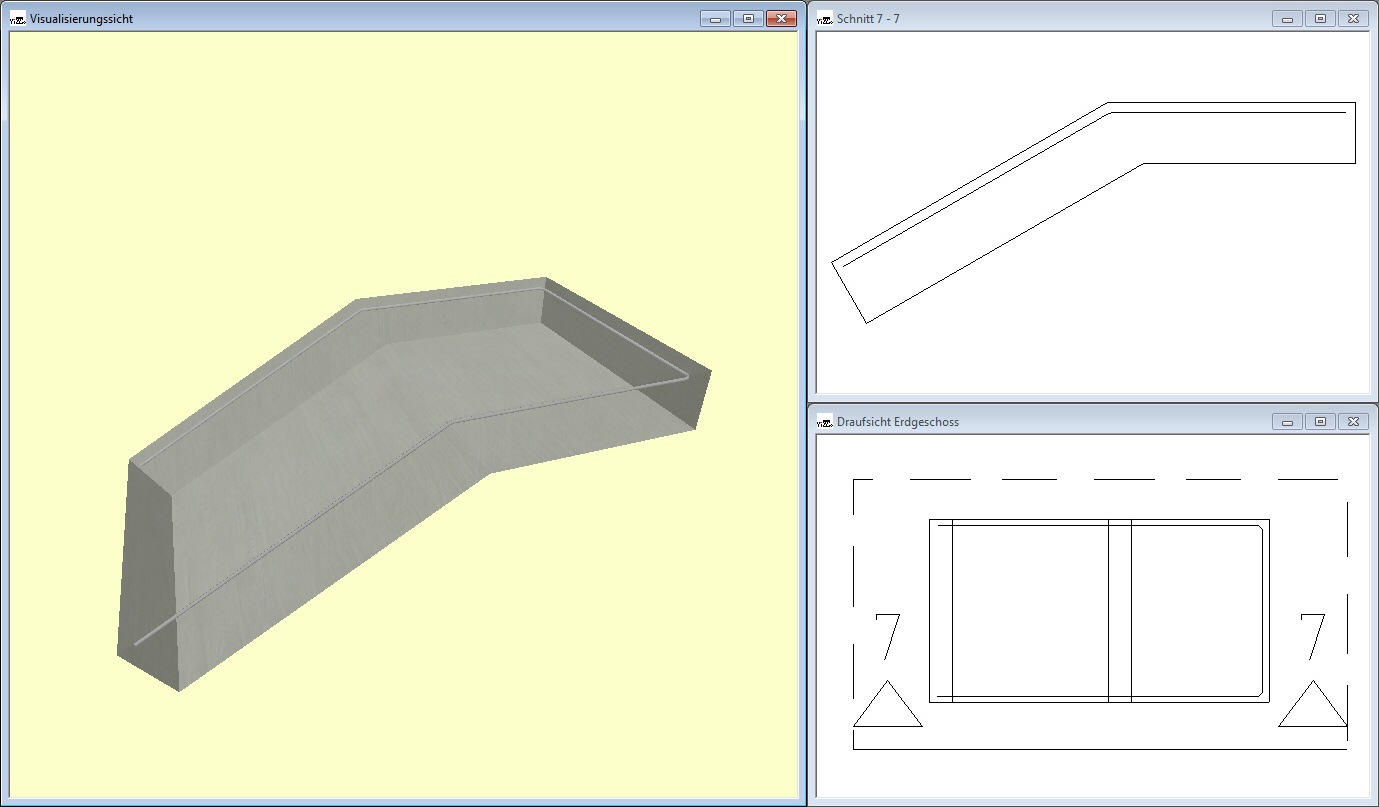

Bestätigen Sie mit der Entertaste und der Bügel wird verlegt.
