Mattenbewehrung



In der Was-Leiste stehen zwei unterschiedliche Verlegearten zur Verfügung:

Mattenverlegung eingeben (Flächige Verlegung)

Biegeform und Mattenverlegung eingeben (Verlegung von Biegeformen)

Mit einem rechten Mausklick auf die Schaltfläche und dann Einstellungen, können die globalen Voreinstellungen für die Verlegung vorgenommen werden.





Mattenverlegung eingeben

Die Voreinstellungen zur Mattenverlegung können über die Wie-Leiste getätigt werden.



Tipp: Häufig verwendete Kombinationen von Einstellungen können mit der Vorlagentechnik von ViCADo abgespeichert und schnell aufgerufen werden.



Auswahl der Verlegeart

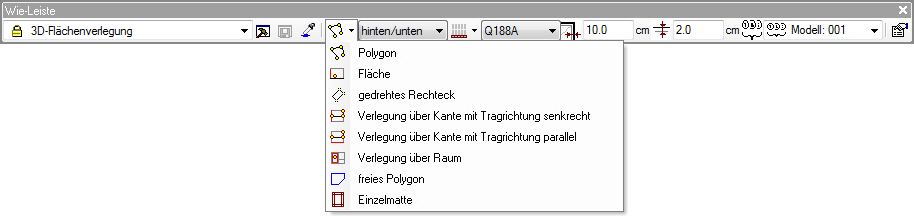

Die Mattenverlegung kann unterschiedlich definiert werden, die Auswahl erfolgt über die Wie-Leiste:



Polygon: Die Verlegung wird über ein festes Polygon (vorhandene Punkte)eingegeben. Ist das Polygon geschlossen, wird die Tragrichtung abgefragt.

Fläche: Die Verlegung wird über eine vorhandene Fläche definiert. Mit dem Mauszeiger den Grundriss anfahren, es werden die unterschiedlichen vorhandenen Flächen (Decke, Sohle, Raumpolygon) angeboten. Ist eine Fläche ausgewählt, wird die Tragrichtung abgefragt.

gedrehtes Rechteck: Die Verlegung wird über ein 3 Punkte-Rechteck definiert. Ist das Fenster eingegeben, wird die Tragrichtung abgefragt.

Verlegung über Kante mit Tragrichtung senkrecht: Die Verlegung wird über eine Kante mit der Tragrichtung senkrecht zur Kante definiert.

Verlegung über Kante mit Tragrichtung parallel: Die Verlegung wird über eine Kante mit der Tragrichtung parallel zur Kante definiert.

Verlegung über Raum: Die Verlegung wird über einen vorhandenen Raum definiert. Mit dem Mauszeiger den Grundriss anfahren, es werden die unterschiedlichen vorhandenen Räume angeboten. Ist der Raum ausgewählt, wird die Tragrichtung abgefragt.

freies Polygon: Die Verlegung wird über ein freies Polygon (ohne Anbindung) definiert. Ist das Polygon geschlossen, wird die Tragrichtung abgefragt.

Einzelmatte: Verlegung einer einzelnen Matte



Lage im Bauteil

Die Lage der Matten kann über die Voreinstellung beeinflusst werden. Vorne/oben z.B. fängt bevorzugt auf in Blickrichtung vordere Flächen.



Mattenstöße

Vor der Verlegung kann gewählt werden ob die Stöße versetzt angeordnet werden sollen. Die Auswahl erfolgt in der Wie-Leiste über:

versetzt: Die Stöße der Mattenverlegung werden versetzt angeordnet.

nicht versetzt: Die Stöße der Mattenverlegung werden nicht versetzt angeordnet.



Mattentyp

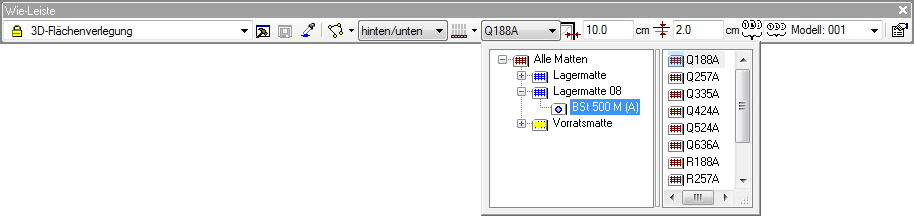

Der zu verlegende Mattentyp kann über den Einstellungsdialog geändert werden:



Randabstand



Betondeckung



Verlegung über Einzelmatte

Bei Anwahl einer Einzelmatte können zusätzliche Einstellungen in der Wie-Leiste vorgenommen werden:



Die Einzelmatte kann unterschiedlich plaziert werden. Es wird hier zwischen zwei Möglichkeiten unterschieden:

Angebundene Einzelmatte: Sie wird nur an konstruierten Eckpunkten gesetzt.

Frei plazierbare Einzelmatte: Sie kann frei plaziert werden.



Der Führungpunkt der Einzelmatte kann vor oder während der Verlegung ausgewählt werden. Alternativ kann der Führungspunkt während der Verlegung mit der Taste B gewechselt werden.

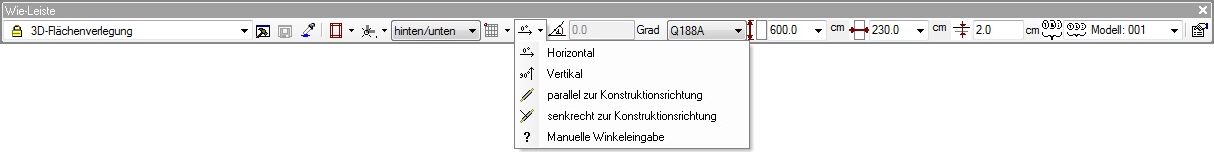

Wahl der Verlegerichtung der Tragstäbe

Horizontal: Die Tragstäbe verlaufen horizontal.

Vertikal: Die Tragstäbe verlaufen vertikal.

parallel zur Konstruktionsrichtung: Die Tragstäbe verlaufen parallel zur Konstruktionsrichtung.

senkrecht zur Konstruktionsrichtung: Die Tragstäbe verlaufen senkrecht zur Konstruktionsrichtung.

Manuelle Winkeleingabe: Der Winkel der Tragstäbe wird manuell eingegeben. Die Eingabe erfolgt über das nunmehr aktive Textfeld Winkel in der Wie-Leiste.



Änderungen nach Verlegen des Mattenfeldes

Nachträglich kann die Verlegung über Eigenschaften editiert werden. Siehe Bewehrung/Matten. Hier können die Abstände, Beschriftung, Tragrichtung, usw. verändert werden.

Soll in einer Verlegung eine einzelne Matte verändert werden (z.B. von R257A auf R335A) ist die Verlegung zu markieren, mit dem Mauszeiger die entsprechende Bezeichnung anfahren (der Mauszeiger wechselt zum Kreuz) Klick auf rechte Maustaste, Eigenschaften wählen, im Register Allgemein kann der Typ editiert werden.





Biegeform und Mattenverlegung eingeben

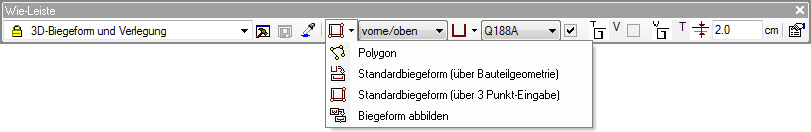

Für die Definition der Biegeform stehen 4 Varianten zur Verfügung: Polygonale Eingabe, eine Standardbiegeform über die Bauteilgeometrie oder über 3 Punkte definieren und eine vorhandene Biegeform abbilden:



Die am häufigsten benötigten Voreinstellungen können in der Wie-Leiste geändert werden.



Die Lage der Matten kann über die Voreinstellung beeinflusst werden. Vorne/oben z.B. fängt bevorzugt auf in Blickrichtung vordere Flächen.

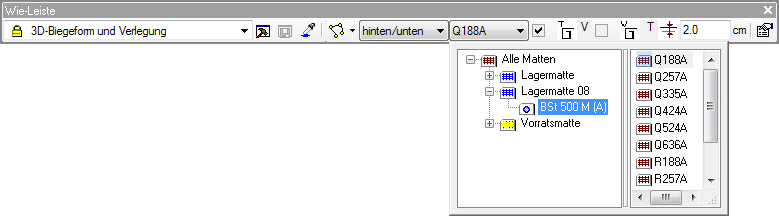

Der zu verlegende Mattentyp kann über den Einstellungsdialog geändert werden:

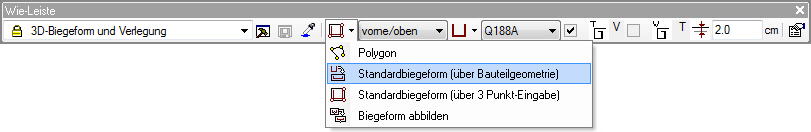

Soll eine Standardbiegeform über die Bauteilgeometrie definiert werden, kann zusätzlich der Typ der Biegeform gewählt werden:



Auch bei der 3-Punkt-Variante der Standardbiegeform kann zusätzlich der Typ der Biegeform gewählt werden:





Die möglichen Biegeformtypen erscheinen in dem Popup:



Die Variante Biegeform abbilden ermöglicht das Abbilden einer Biegeform in einen Baukörper. Als erstes wird die vorhandene Biegeform angewählt, danach eine Kante des Zielkörpers angefahren.
