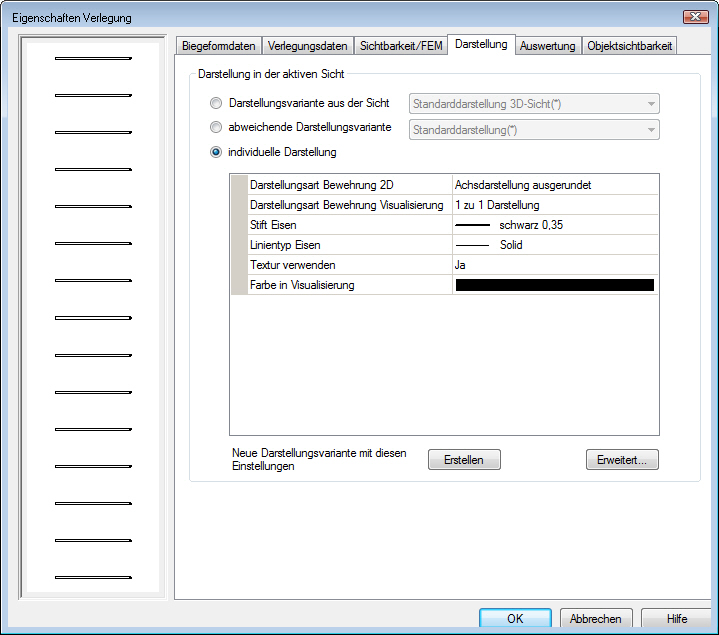

Eigenschaften Verlegung - Darstellung

Unter Stift und Linientyp kann der Stabstahlverlegung ein Stift, bzw. Linientyp zugeordnet werden.



Hier werden die Einstellungen, wie das Darstellungsmuster und die Stabstahldarstellung festgelegt.

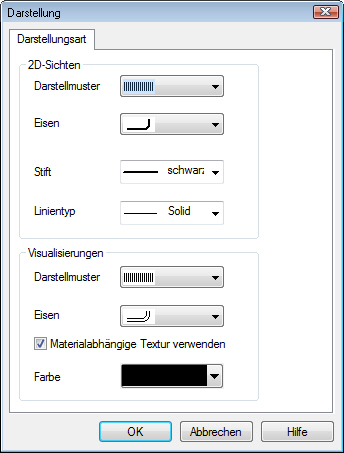

Im Abrollmenü Darstellmuster werden die Anzahl der abgebildeten Stäbe festgelegt.

Unter dem Punkt Eisen können Sie zwischen drei verschieden Darstellungsarten der Stäbe wählen.



Anmerkung: Zur besseren Unterscheidung von verschiedenen Verlegungen kann sich eine farbige Darstellung in der Visualisierung anbieten. Hierzu kann über die Schaltfläche Erweitert... kann auf der Registerkarte Darstellung unter der Rubrik eine beliebige Farbe gewählt werden. Wird als Darstellungsart Achsdarstellung oder Achse & Rundungen gewählt, erscheinen die Verlegung in der Visualisierungssicht in der gewählten Farbe.

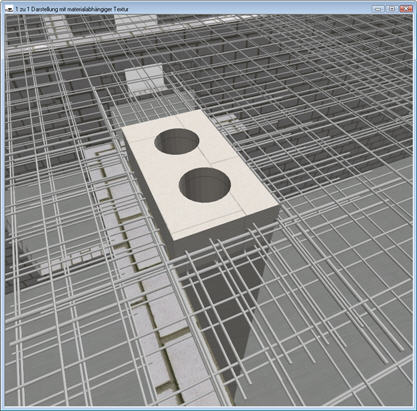

1 zu 1 Darstellung aufgrund der Materialeinstellung in den Stammdaten:

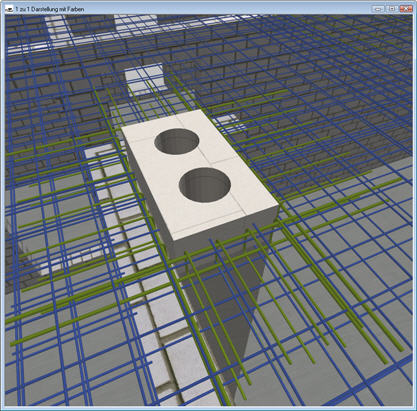

Achsdarstellung mit Farben zur Unterscheidung zwischen unterer und oberer Mattenverlegung sowie Stabstahlverlegungen:
