Dachgaube

Die Gaubenfunktion von ViCADo bietet Ihnen verschiedene Möglichkeiten, in vorhandene Dächer Gauben verschiedenen Typs einzubauen. Alle Dachgauben werden grundsätzlich frei eingegeben, wobei Sie natürlich Hilfslinien oder Wände benutzen können. Bei der Eingabe einer Gaube werden sowohl deren Wände, als auch das Gaubendach automatisch erzeugt. Dadurch ändert sich die Holzkonstruktion des Daches. Dort, wo die Gaube eingesetzt wird, werden die Dachsparren entfernt. Dafür werden die Sparren für das Gaubendach automatisch mitkonstruiert. Diese sind als Anhaltspunkt für die Sparrenlage gedacht. Eine Dachgaube wird immer in ein Dach hineingebaut. Sie können hierbei festlegen, ob die Dachöffnung der Gaube bis zu Decke des Geschosses gehen soll oder nicht. Bei der Eingabe einer Gaube wird prinzipiell erkannt, welche Dachfläche vorhanden ist und wie sich die Orientierung der Traufkante zu dieser Fläche verhält. Damit wird beim Einbau der Gaube automatisch sichergestellt, dass die Vorderkante der Gaube immer parallel zur Traufkante des Daches positioniert wird.

In ViCADo können Gauben in verschiedenen Varianten im Dach platziert werden. Beim Setzen von Gauben werden in der Regel auch Gaubenwände generiert, welche über die ViCADo-Vorlagentechnik in ihrem Aufbau vorbelegt werden können. Da es sich hierbei um normale ViCADo-Wände handelt, können diese auch so bearbeitet werden. Auch lassen sich alle Fenstertypen darin platzieren und gehen bei Änderungen an der Gaube auch nicht verloren.

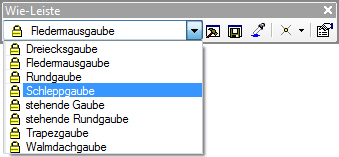

In der Wie-Leiste der Funktion „Dachgaube“ wird die entsprechende Gaubenform ausgewählt.

Nach Auswahl einer Gaubenform kann die Gaube unter Angabe eines oder zweier Platzierungspunkte im Dach eingebaut werden. Über das Eigenschaften-Dialogfenster der Gauben können Einstellungen geändert oder Voreinstellungen getroffen werden.

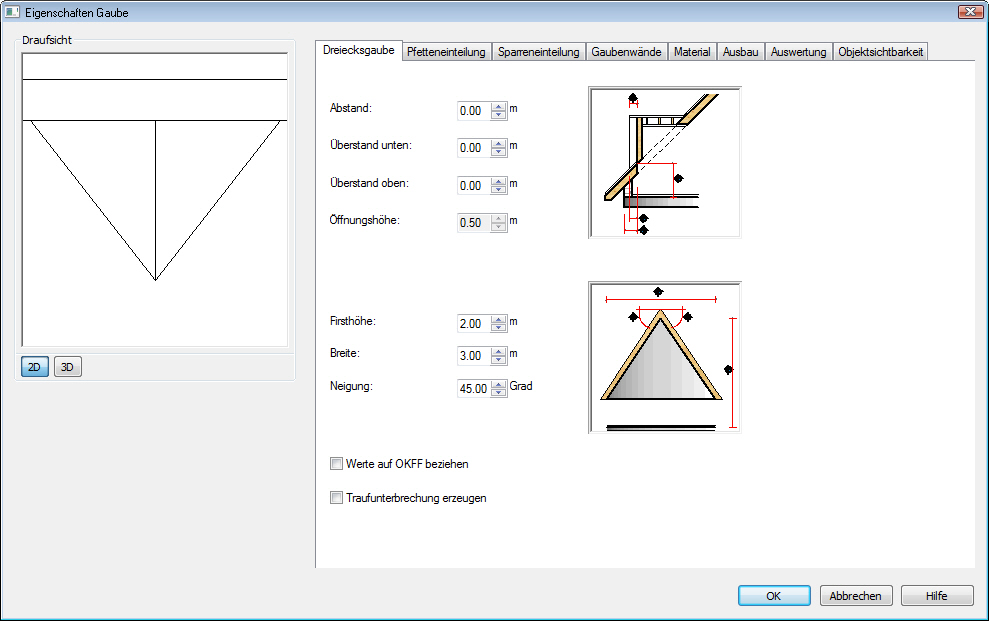

Unter dem ersten Reiter im Eigenschaften-Dialogfenster der Gauben werden die geometrischen Eigenschaften der entsprechenden Gaubenform festgelegt.

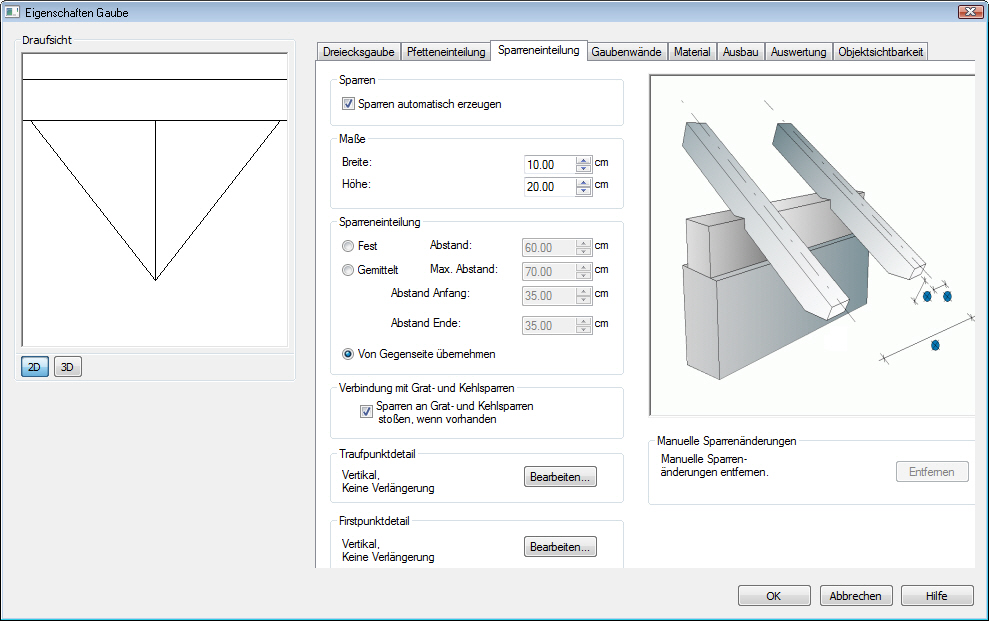

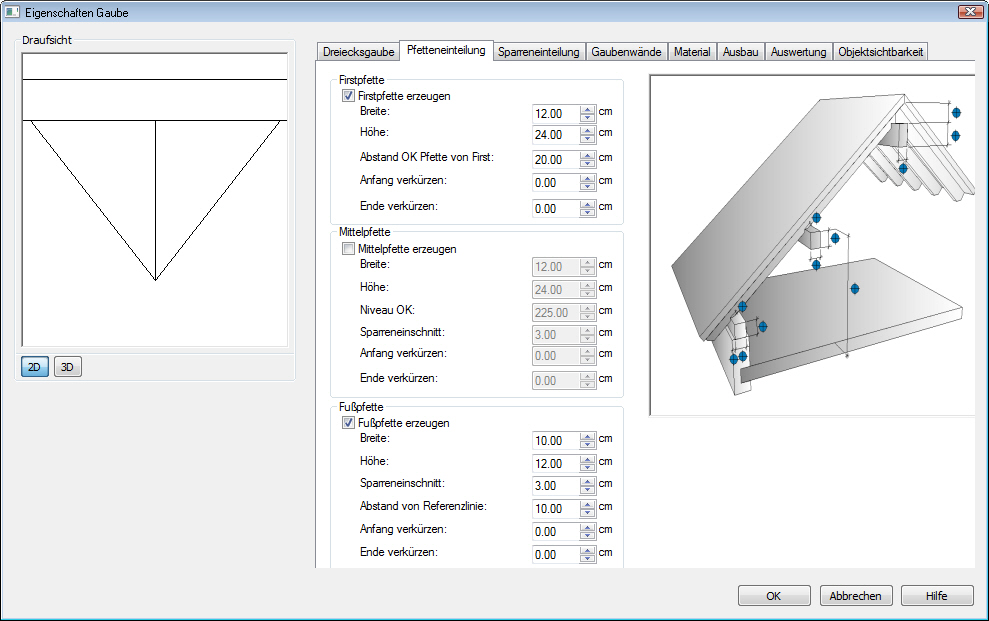

Unter den Reitern Sparreneinteilung und Pfetteneinteilung lassen sich Einstellungen zu Querschnittsgrößen, Sparrenabständen sowie Ausführung der Sparren und Pfetten vornehmen.

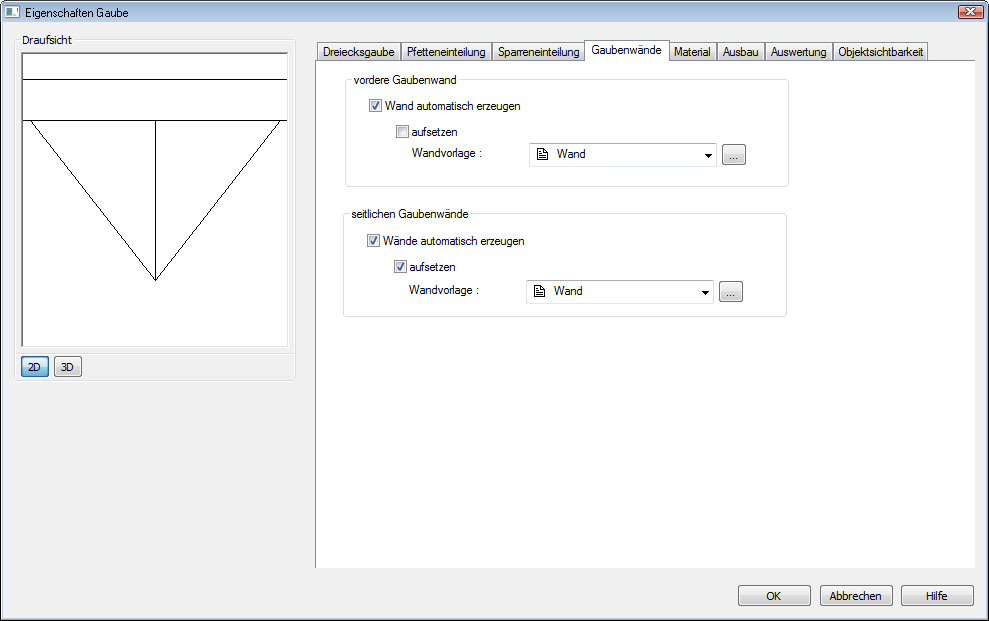

Im Bereich des Reiters Gaubenwände werden die Einstellungen zu den Gaubenwänden vorgenommen, wobei die vorderen und seitlichen Gaubenwände unterschiedliche Wandeigenschaften haben können. Die Wände können als einschalige Wand in einem bestimmten Material oder als mehrschalige Wand ausgeführt werden. Als Gaubenwandvorlagen werden die Wandvorlagen der Wände angeboten.
