Dächer vereinigen/trennen

Über diese Funktionen lassen sich Dächer miteinander verschneiden und verschnittene Dächer wieder trennen.

Dächer vereinigen

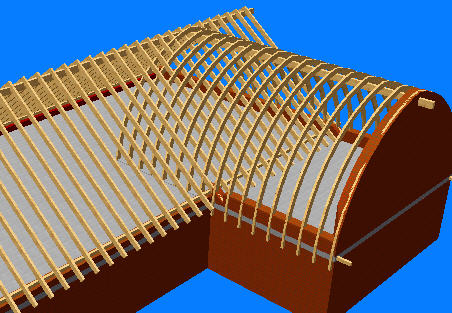

Die beiden Dächer die vereinigt werden sollen werden markiert (bei gedrückter Strg-Taste lassen sich mehrere Objekte selektieren). Die Schaltfläche Dächer vereinigen in der Was-Leiste wird aktiv.

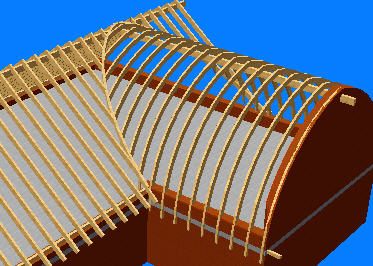

Nach dem Klick auf die Schaltfläche Dächer vereinigen werden die Dächer miteinander verschnitten, an den Schnittkanten werden Kehlsparren konstruiert.



Die vereinigten Dächer bleiben weiterhin einzeln markierbar. Jedes Dach behält seine eigenen Dacheigenschaften.

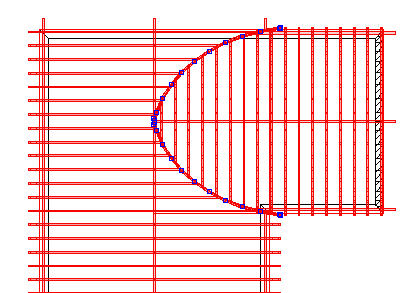

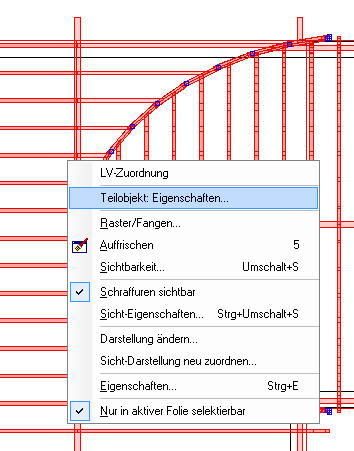

An der Schnittstelle zwischen den vereinigten Dächern werden bei markiertem Dach Hooks sichtbar. Wird mit rechter Maustaste auf einen dieser Hooks geklickt, kann im Kontextmenü die Funktion Teilobjekt: Eigenschaften... aufgerufen werden.

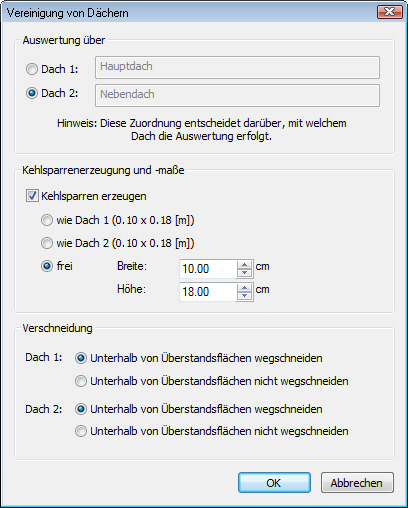

Das Dialogfenster Vereinigung von Dächern öffnet sich:

Im Bereich Auswertung über wird das Dach ausgewählt über das die Auswertung bei der Mengenermittlung laufen soll. Daher empfiehlt es sich den einzelnen Dächern Namen zu zuordnen. Die Namen können in den Dacheigenschaften unter der Registerkarte Ausbau vergeben werden.

Zwischen den Dächern wird auf Wunsch ein Kehlsparren erzeugt dessen Maß aus den Dacheigenschaften eines der Dächer übernommen wird oder unter der Option "frei" definiert wird.



Dächer trennen

Über die Funktion Dächer trennen können Dächer, die über die Funktion Dächer vereinigen verschnitten wurden, wieder getrennt werden. Hierzu sind zunächst die zu trennenden Dächer zu markieren. Anschließend kann die Funktion Dächer trennen in der Was-Leiste ausgewählt werden.
