Erzeugung einer Abschleppung

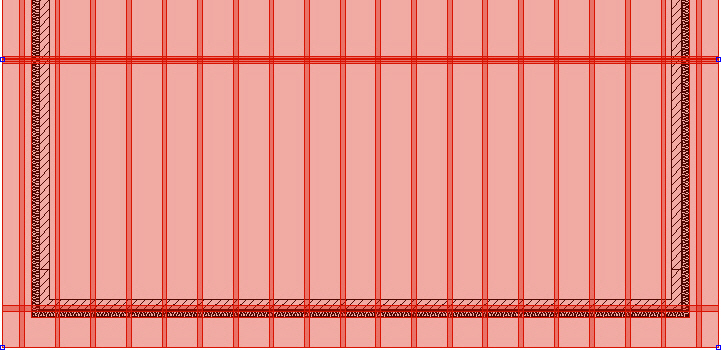

Markieren Sie das Dach und wählen Sie in der Symbolleiste Geometrie die Funktion Parallele Teilkante rausziehen aus.

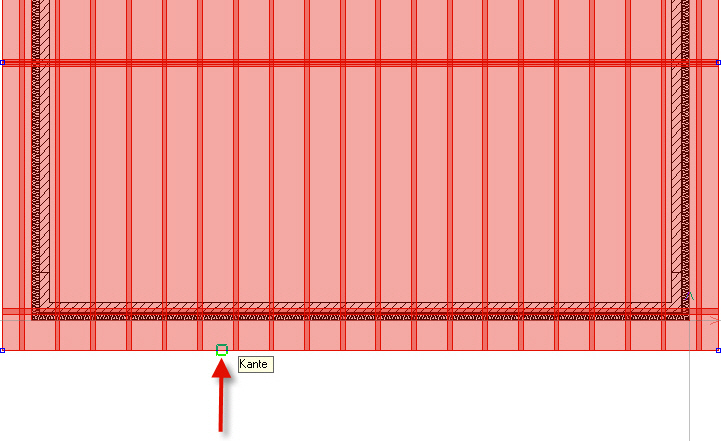

Klicken Sie an der Traufe den ersten Punkt an, an dem die Abschleppung beginnen soll.



Die Abschleppung hängt nun am Cursor. Über einen 2. Mausklick geben Sie die Tiefe der Abschleppung ein. Alternativ können Sie die Tiefe auch über die Konstruktionslinien definieren (z.B. mit der Taste a für Abstand).

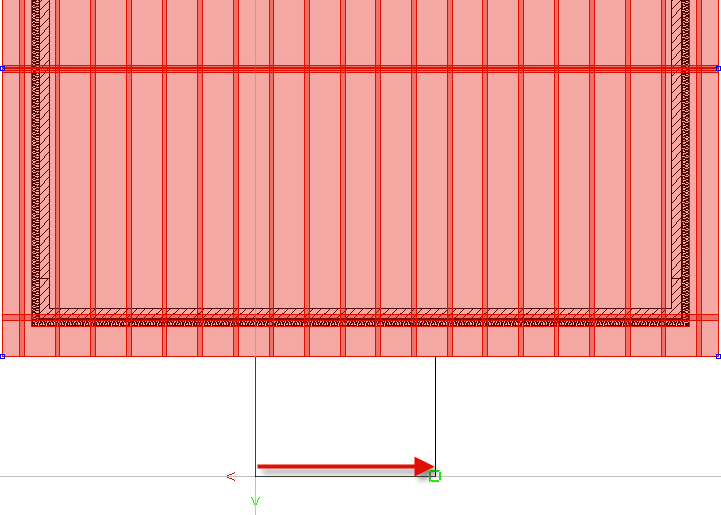

Im letzten Schritt muss nur noch die Breite der Abschleppung eingegeben werden.

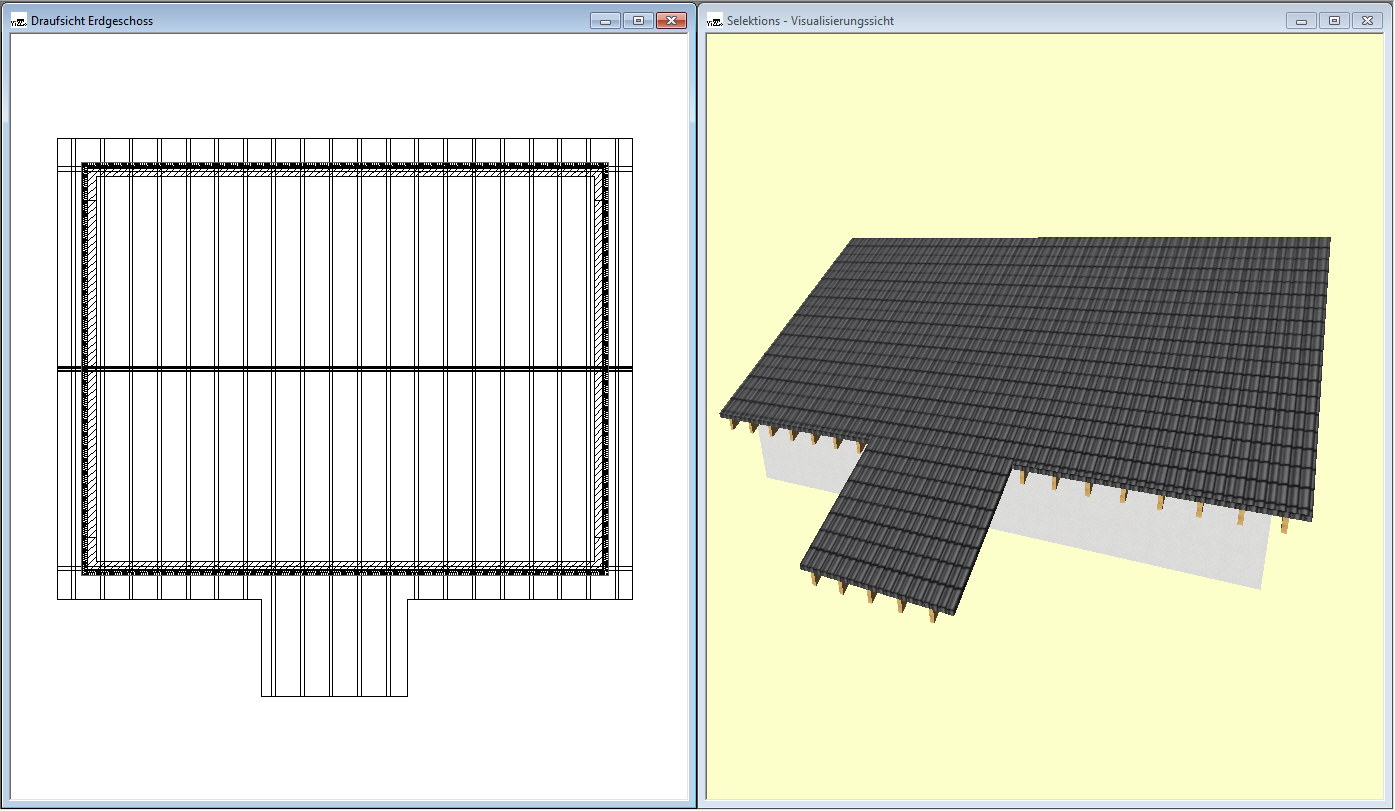

Wurde diese definiert, so wird die Abschleppung erzeugt.
