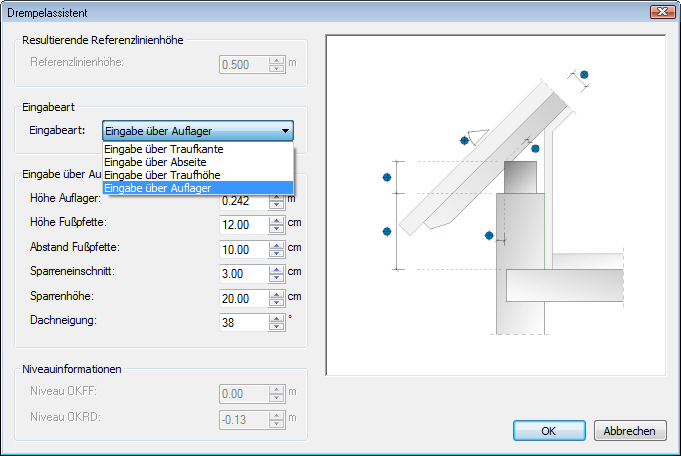

Drempelassistent

Der Assistent schlägt zunächst die in den Standardeinstellungen eingetragenen Werte vor. Nach Eingabe entsprechender Werte im Assistenten wird die Höhe der Dachseite errechnet und die im Drempelassistenten geänderten Werte in den nachfolgenden Karteikarten eingetragen.

Hinweis: Ein Ändern der Werte außerhalb des Assistenten verändert die Lage des Bezugspunkts und nicht die Höhe der Dachseite.

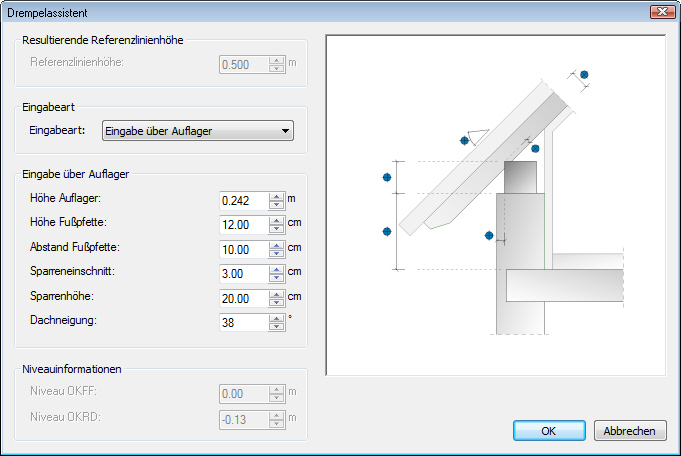

Bezugspunkt Auflager:

Der Bezugspunkt dieses Dialogs ist die Höhe des Auflagers bezogen auf OKRD des Dachgeschosses. Um die Höhe der Dachseite zu ermitteln sind zusätzlich Eingaben zur Lage und Höhe der Fußpfette, der Sparrenhöhe, dem Sparreneinschnitt und dem Dachneigungswinkel notwendig.

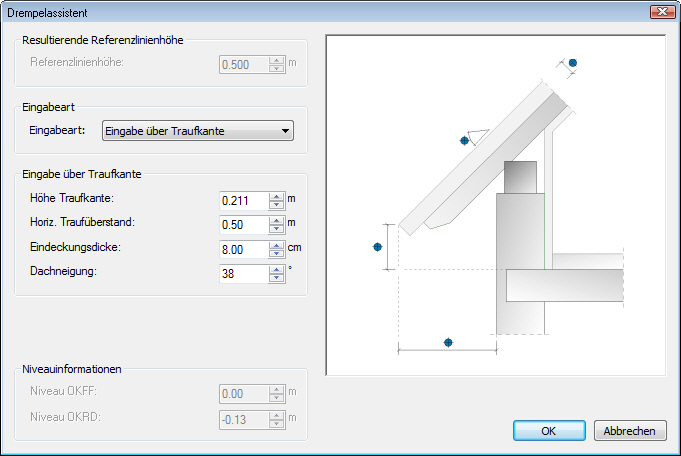

Bezugspunkt Traufkante:

Der Bezugspunkt dieses Dialogs ist die Höhe der Traufkante bezogen auf OKRD des Dachgeschosses. Um die Höhe der Dachseite zu ermitteln sind zusätzlich Eingaben zum Traufüberstand, der Eindeckungsdicke und dem Dachneigungswinkel notwendig.

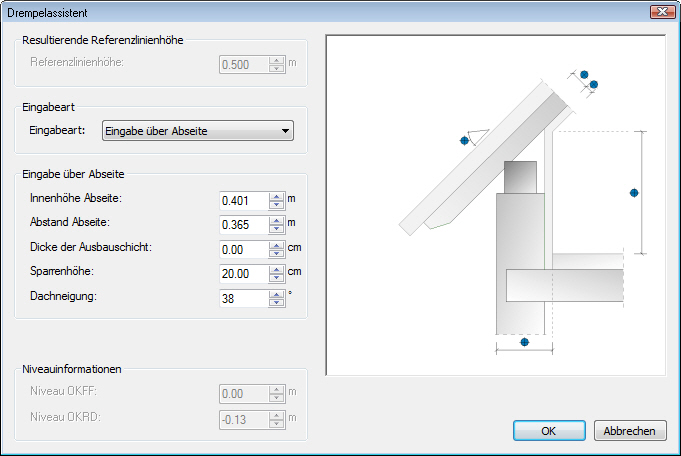

Bezugspunkt Abseite:

Der Bezugspunkt dieses Dialogs ist die Höhe der Abseite. Die Abseite bezeichnet den vertikalen Abstand zwischen der Unterseite der Ausbauschicht des Dachs und der OKFF des Dachgeschosses bezogen auf den horizontalen Abstand von der Referenzlinie. Dabei wird vorausgesetzt, dass der Fußbodenaufbau mit der Eintragung in den Geschosseigenschaften übereinstimmt. Zusätzlich sind Angaben zur Dicke der Ausbauschicht des Daches, der Sparrenhöhe und des Dachneigungswinkel notwendig.

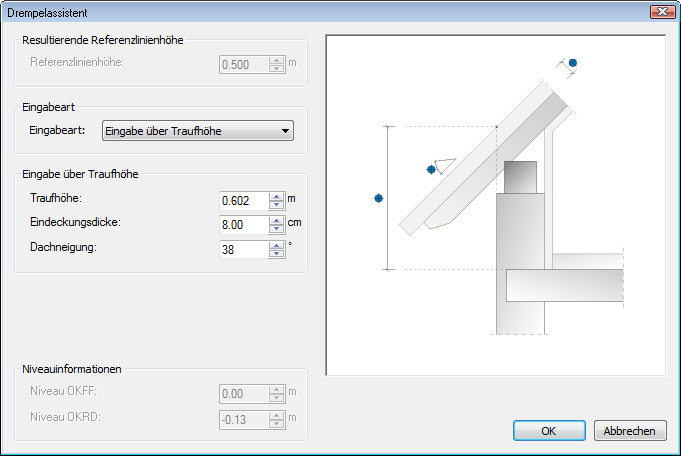

Bezugspunkt Traufhöhe:

Der Bezugspunkt dieses Dialogs ist die Traufhöhe. Die Traufhöhe ist der vertikale Abstand zwischen dem Schnittpunkt Gebäudeaußenkante/Oberkante Dachhaut und der OKRD des Dachgeschosses. Dabei wird vorrausgesetzt, dass die Referenzlinie des Daches auf der Außenkante der Wand liegt. Zusätzlich sind Eingaben zur Eindeckungsdicke und dem Dachneigungswinkel notwendig.
