Über die Funktion Gelände erzeugen in der Was-Leiste Gelände wird das Gelände konstruiert.

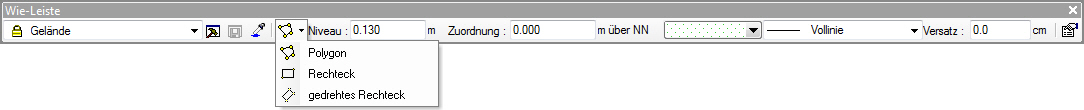

Wie-Leiste Gelände erzeugen:
In der Wie-Leiste des Geländes werden die Einstellungen zum Niveau bezogen auf das aktive Geschoss, die aktive Folie vorgenommen. Hierbei kann eine Zuordnung zu der Höhe über NN erfolgen. Weiter kann die Schraffur und der Linientyp für das Gelände im vorhinein ausgewählt werden.
Über das Eigenschaftensymbol können weitere Geländeeigeschaften aufgerufen werden.
Die Konstruktion des Geländes erfolgt über ein Polygon, ein Rechteck oder ein gedrehtes Rechteck.

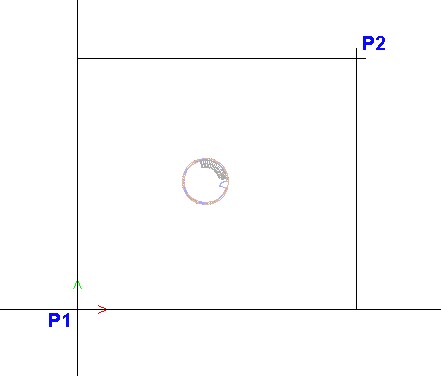

Das Gelände wird zum Beispiel über ein Rechteck durch die Eingabe von zwei Punkten eingegeben:

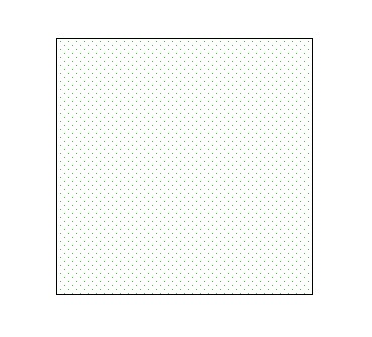

Nach Eingabe des letzten Punktes, bzw. schließen des Polygons bei der Polygoneingabe wird das Gelände erstellt. Die Schraffur des Geländes kann individuell in den Eigenschaften des Geländes gewählt werden.
Wird der Cursor bei markiertem Gelände über einen der Hooks bewegt, ändert sich der Cursor zu einem Kreuz.
Durch Mausklick mit der linken Maustaste hängt der Hook am Cursor und kann an anderer Position abgesetzt werden.
Zum Beispiel
Trimmen:
Parallele Teilkante herausziehen:
Punkt einfügen:
