Höhenlinie hinzufügen

Über die Funktion Höhenlinie hinzufügen in der Was-Leiste Gelände werden Höhenlinien in einem vorhandenen Gelände konstruiert.



Niveau der Höhenlinie über NN

Geben Sie hier das Niveau der Höhenlinie über NN an.

Linientypauswahl

Wählen Sie hier den Linientyp zur Darstellung der Höhenlinie in Draufsicht und Schnitt.



Konstruktion von Höhenlinien:

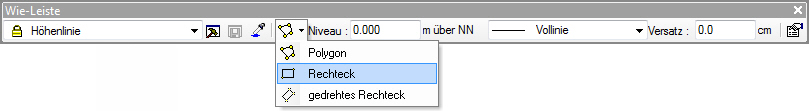

Zur Konstruktion von Höhenlinien stehen die Konstruktion über ein Polygon oder ein Rechteck zur Verfügung.



Die Konstruktion über ein Rechteck erfolgt über zwei bzw. drei Punkte. Dabei wird der gesamte Bereich des Rechtecks in der gewählten Höhe konstruiert.



Für den Rechteckbereich wurde eine Höhe von 0,00m über NN angegeben.

Die Höhenlinien-Konstruktion über ein Polygon kann als Linie oder als geschlossenes Polygon erfolgen. Nach Konstruktion des letzten Polygonpunktes wird die Höhenlinie über die Enter-Taste bestätigt.

Im Beispiel wurden zwei Höhenlinien mit einem Niveau von -10,00m über NN konstruiert.



Sollen bei gesetzten Höhenlinien die Eigenschaften geändert oder überprüft werden, wird die entsprechende Höhenlinie markiert. Über das Kontextmenü (rechte Maustaste betätigen) wird die Funktion Eigenschaften ausgewählt. In dem sich öffnenden Dialogfenster können die Eigenschaften der Höhenlinie bearbeitet werden.
