Lageplan als Bild maßstabsgerecht einfügen

Wählen Sie unter der Was-Leiste Grafik-2D die Funktion Bitmap aus.



Über Suchen definieren Sie den Pfad zum entsprechenden Bild / Lageplan.

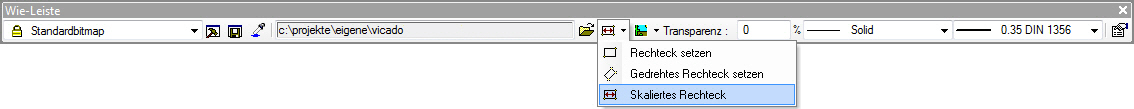

Über die Option Skaliertes Rechteck können Sie das Bild maßstabsgerecht einlesen.



Platzieren Sie über 3 Punkte das Bild in der Sicht. Anschließend definieren Sie über 2 Punkte eine Strecke im Bild.


Geben Sie nun eine Stecke über zwei Punkte im Bild, deren Abmessungen bekannt sind (je größer diese Stecke, desto genauer ist die nachfolgende Skalierung).

Tipp: Durch gleichzeitiges Drücken und gedrückt halten der Strg- und Alt-Taste werden alle Punktfangoptionen und Systemraster ausgeschaltet.



Haben Sie die Strecke im Bild definiert, wird der Dialog Abmessung geöffnet, in dem Sie die tatsächliche Länge der Strecke eingeben können.

Bestätigen Sie die Eingabe mit OK wird das Bild automatisch an den Sichtmaßstab angepasst.
