Nordpfeil setzen

Nordpfeil als Symbol für die Darstellung in Draufsichten einfügen

Über die Was-Leiste 2D-Grafik kann die Funktion Nordpfeil setzen ausgewählt werden.

In der Wie-Leiste der Funktion Nordpfeil setzen können neben der Auswahl einer Vorlage die Einstellungen für den zu erzeugenden Nordpfeil über die Schaltfläche Eigenschaften vorgenommen werden.

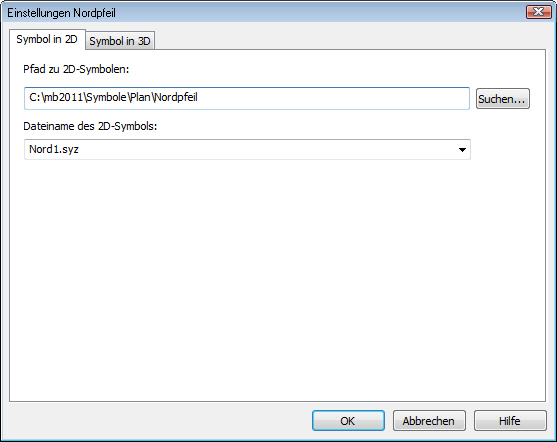

Für die Darstellung in Draufsichten kann unter der Registerkarte Symbol in 2D der Pfad gewählt werden unter dem die Nordpfeil-Symbole hinterlegt sind. Um den Pfad zu ändern klicken Sie auf die Schaltfläche Suchen.... Unter dem jeweiligen Pfad kann der Dateiname des gewünschten Symbols ausgewählt werden.

Tipp: Nach dem Absetzen kann die Größe des markierten Symbols über die Hooks in der Sicht oder den Eigenschaftsdialog verändert werden.

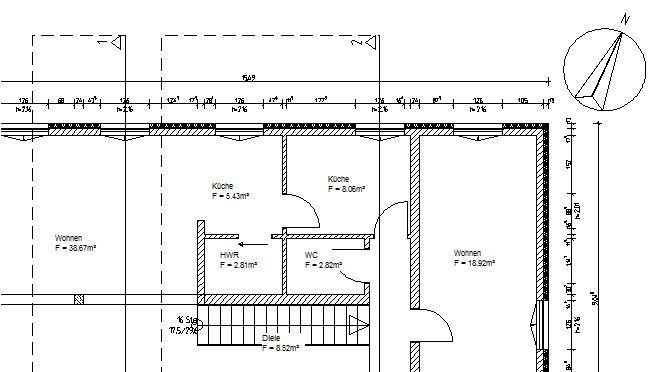

Beispielhafte Darstellung in einer Draufsicht:



Nordpfeil als Objekt für die Darstellung in Visualisierungssichten einfügen

Über die Was-Leiste Visualisierung kann die Funktion Nordpfeil einfügen ausgewählt werden.

In der Wie-Leiste der Funktion Nordpfeil einfügen können neben der Auswahl einer Vorlage die Einstellungen für den zu erzeugenden Nordpfeil über die Schaltfläche Eigenschaften vorgenommen werden.

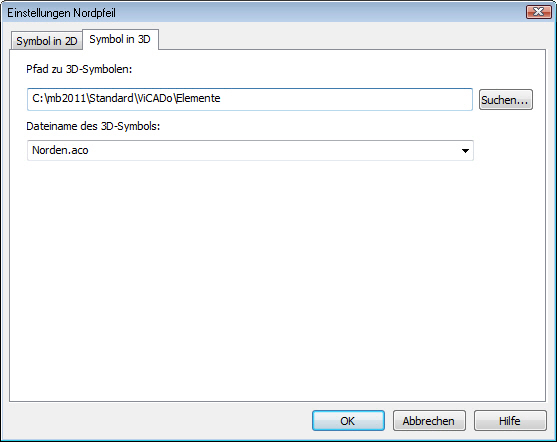

Für die Darstellung in Draufsichten kann unter der Registerkarte Objekt in 3D der Pfad gewählt werden unter dem die Nordpfeil-Symbole hinterlegt sind. Um den Pfad zu ändern klicken Sie auf die Schaltfläche Suchen.... Unter dem jeweiligen Pfad kann der Dateiname des gewünschten Objektes ausgewählt werden.

Tipp: Nach dem Absetzen kann die Größe des markierten Objekts über den Eigenschaftsdialog verändert werden.

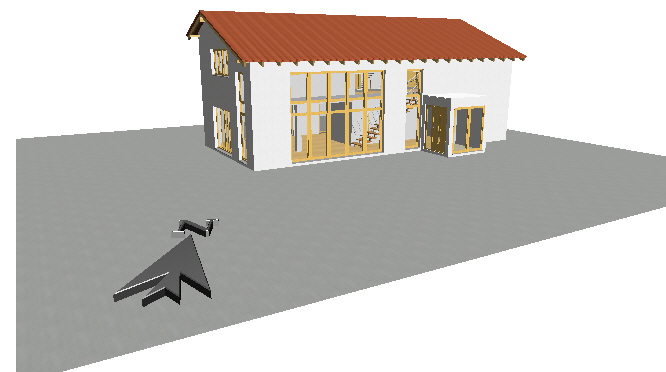

Beispielhafte Darstellung in einer Visualisierungssicht:
