Gruppen



Sollen einzelne Bauteile oder auch mehrere Bauteile in Ihrer Anordnung gemeinsam als Gruppe abgespeichert werden kann diese Gruppierung unter der Rubrik Gruppen im ViCADo-Katalog abgespeichert werden. Ebenso können sichtspezifische Objekte, also Bemaßung, 2D-Grafik oder Bewehrungsmarkierungen und Auszüge gemeinsam mit Bauteilen im ViCADo-Katalog gespeichert werden.

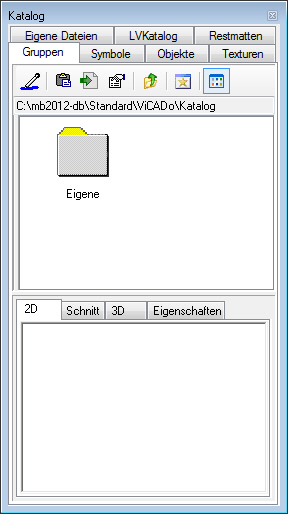

Hierzu werden die Bauteile und sichtspezifischen Objekte, die in einer Sicht sichtbar sind, gemeinsam markiert. Wählen Sie dann unter der Registerkarte Gruppen des Katalogs die Funktion Einfügen und wählen hier Aktuelle Selektion. Die Gruppe wird nun im aktuellen Verzeichnis abgelegt und kann nun erneut platziert werden. Hierfür wird die im Katalog gespeicherte Gruppe mit der Maus per Drag and Drop in die gewünscht Sicht gezogen.
