Restmattenverwaltung

ViCADo verfügt über eine Restmattenverwaltung. Über die Restmattenverwaltung lasen sich Restmatten, bezogen auf ihre Positionsgruppen, anzeigen und einzeln verlegen.

Um die Restmattenverwaltung zu aktivieren, wird das Flyout-Fenster Katalog geöffnet und die Registerkarte Restmatten aktiviert.



Positionsgruppe

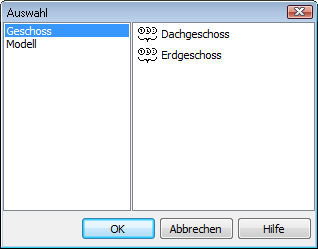

Die gewünschte Positionsgruppe wird gewählt. Bei der Wahl der Positionsgruppe ist darauf zu achten, dass die Restmatten bezogen auf ihre Positionsgruppen errechnet werden. Restmatten der Positionsgruppe Erdgeschoss, die im Geschoss Erdgeschoss verlegt sind, werden nur für die Positionsgruppe Erdgeschoss als Rest aufgeführt.



Mattenschneideskizze neu ermitteln

Durch Betätigen der Schaltfläche Mattenschneideskizze neu ermitteln wird gemäß der derzeit verlegten Mattenpositionen eine Matttenschneideskizze berechnet. Die Restmatten auf Grundlage dieser Mattenschneideskizze werden nachstehend gelistet.

Die aufgeführten Restmatten lassen sich nun in der aktiven Folie verlegen. Wird eine Restmatte mit der linken Maustaste selektiert, wird die Matte im Vorschaufenster angezeigt.

Hinweis: Da nach Betätigen der Schaltfläche Mattenschneideskizze neu ermitteln immer gemäß der derzeit verlegten Mattenpositionen die Matttenschneideskizze neu berechnet wird, sollten nach einer erfolgten Berechnung die gelisteten Restmatten zunächst verbraucht werden. Wird hingegen eine Mattenscheindeskizze nach Änderungen im Modell (neu im Modell verlegte Matten und Restmatten) häufig manuell neu berechnet, kann die beabsichtigte Einsparung von Material ggf. nicht erfolgen.



Restmatten verlegen

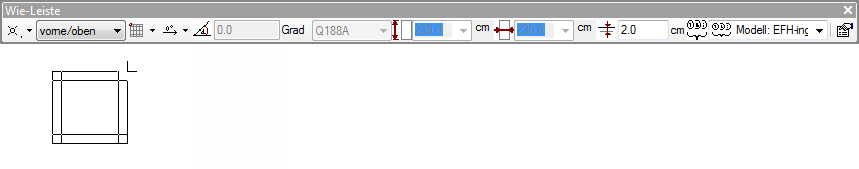

Mit gedrückter linker Maustaste lässt sich die Restmatte in die aktive Draufsicht ziehen. Wird die linke Maustaste losgelassen hängt die Restmatte am Cursor. Die Wie-Leiste der Einzelmattenverlegung wird angezeigt, dort können Bauteilanbindung, Lage im Bauteil, Führungspunkt, Verlegerichtung und Betondeckung festgelegt werden.

Die Restmatte wird, wie bei der Einzelmattenverlegung frei in der Sicht abgesetzt. Nach dem Absetzen der Einzelmatte wird die verlegte Restmatte automatisch aus der Restmattenliste gelöscht.
